电源变压器用红色支撑结构零件

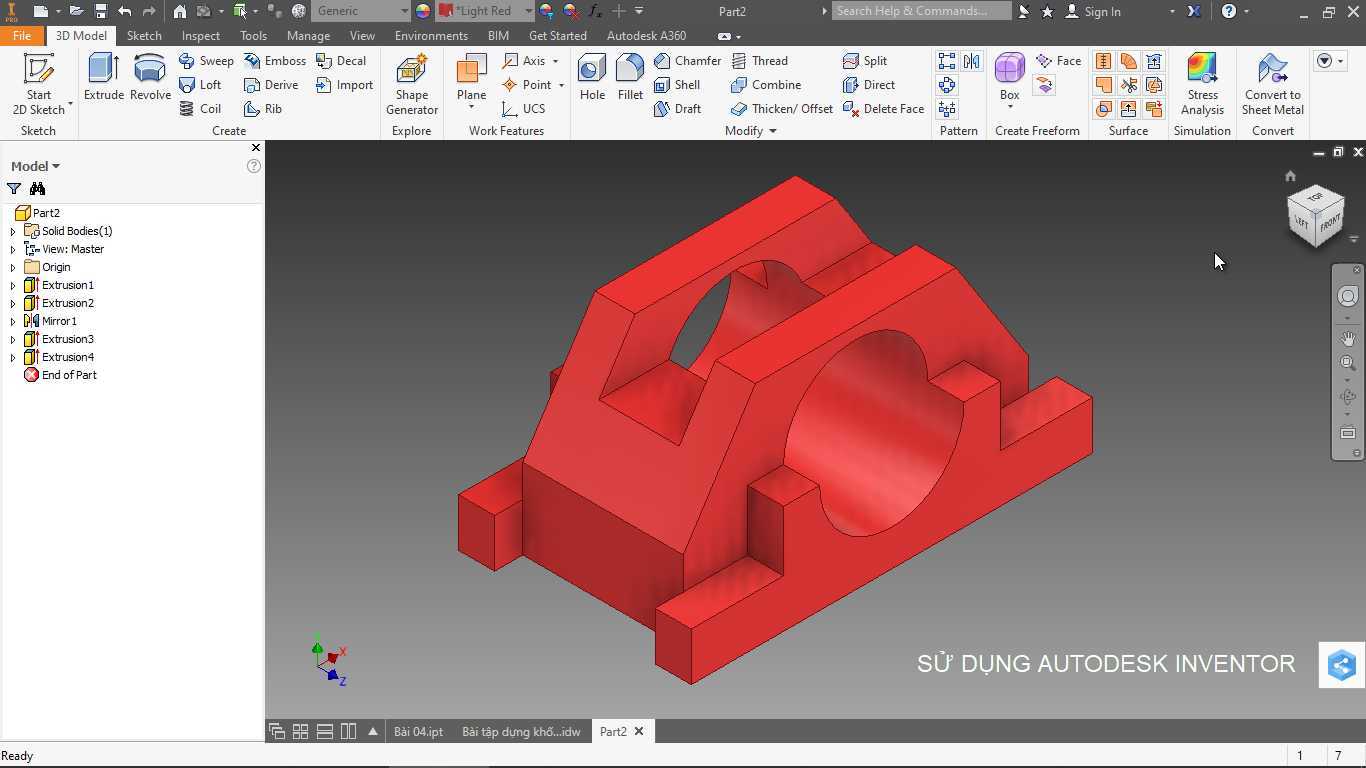

　　在中小功率工频电源变压器的装配体系里，这类支撑结构件是连接铁芯绕组组件与设备安装基面的核心承载零件，日常多应用在工业控制机柜内置电源、小型机电设备供电模块、低压配电支路变压器单元的装配场景中，承担着固定绕组总成、隔绝安装基面振动、预留绕组接线走线空间的实际作用。从实际装配逻辑来看，该零件的主体采用一体化铸造成型后做表面氧化着色处理，红色外观一方面是车间装配时的视觉识别标识，方便产线工人快速区分不同安装位的结构件，避免同批次不同规格支撑件混装，另一方面红色涂层也具备基础的防锈绝缘性能，能在潮湿的工业车间环境下降低金属基材锈蚀、意外导通的风险。

　　零件中部的大直径半圆开孔是直接适配变压器圆柱形绕组总成的定位位，开孔的内径公差控制在H7级别，装配时绕组的环氧封装外壳可以直接卡入该开孔，开孔边缘做了R2的圆角过渡，避免装配时尖锐棱边刮破绕组外层的绝缘封装层，开孔两侧的凸起立板上预留的拱形镂空，一方面是为了减轻零件整体重量，降低变压器总成的整体自重，另一方面这个镂空位刚好是绕组引出线的走线通道，高压侧与低压侧的引出线可以从拱形空间内分别走线，避免高低压引线交叉排布带来的绝缘安全隐患。

　　零件底部向外延伸的四个凸台是实际的安装固定位，每个凸台上都预制了沉头安装孔，安装孔的中心距严格匹配常规EI型、CD型电源变压器的通用安装孔位标准，装配时可以直接用M4内六角沉头螺丝将零件固定在设备的安装钣金上，沉头孔的深度设计刚好可以让螺丝头完全没入凸台表面，不会出现螺丝凸起剐蹭绕组底部的问题。从设计思路上复盘，该零件没有采用多余的可拆卸拼接结构，一体化的结构设计减少了装配时的零件数量，降低了产线的装配工时，同时整体结构的受力路径经过优化：绕组的垂直重力通过半圆开孔的弧面均匀传递到两侧立板，再顺着立板传导到底部四个安装凸台，最后通过固定螺丝分散到设备安装基面上，即使在设备长期运行产生持续振动的工况下，结构也不会出现应力集中导致的开裂问题。零件的整体外形尺寸控制在适配100W-300W功率段电源变压器的范围内，安装边界预留了足够的安全间隙：零件最外侧边缘与周边电容、接线端子等元器件的最小间隙不小于8mm，满足低压电气设备的电气间隙安全要求，同时零件的高度设计刚好让绕组底部与安装基面之间留出10mm的通风间隙，设备运行时空气可以从间隙内流通，带走绕组工作产生的热量，避免局部积热导致变压器温升超标。

　　在实际建模过程中，这类零件的拔模角度统一设置为1.5度，适配常规的砂型铸造或者粉末冶金成型工艺，所有非配合面的棱边都做了R0.5的倒角处理，去除加工毛刺，避免装配工人操作时被锐边划伤，配合面的表面粗糙度控制在Ra3.2，保证与绕组、安装基面贴合时没有多余间隙，不会出现装配后零件晃动的问题。不同于市面上通用的平板式变压器安装支架，这种带半包围支撑的结构可以对绕组的侧面形成额外的防护，在设备遇到意外冲击、小幅跌落的工况下，两侧的立板可以抵挡外部冲击力，避免绕组直接受撞出现封装开裂、绕组位移的问题，在户外小型机电设备、移动式工业检测设备的电源模块里，这种结构的防护优势会更加明显。
