带半圆支座的铰接式支撑连接构件

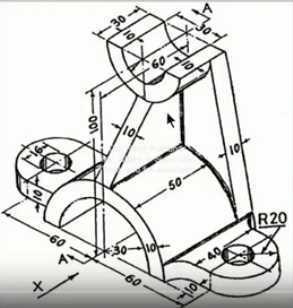

　　这类带半圆铰接支座的支撑连接构件，多应用在中小型机电设备的铰接传动部位、工装夹具的角度调节模块、输送线的侧挡导向支撑结构中，承担载荷传递、铰接转动限位、部件连接固定的核心作用。从结构设计逻辑来看，底部采用双R20圆弧端的安装底板，底板总长度方向尺寸为120，单端安装孔中心距底板端部为30，两个安装孔的中心跨距为60，底板厚度为10，这种双孔圆弧端的底板设计，既可以通过两个螺栓完成构件的基面固定，圆弧边缘也能避免安装时与相邻构件产生棱角干涉，适配安装面存在小范围弧度或者安装空间边角受限的场景。

　　底板上方的半圆弧支撑座内径为50，半圆弧座的壁厚为10，半圆弧顶部的铰接耳板总宽度为60，耳板两侧各向外延伸30的安装边，耳板厚度为10，铰接孔的中心距离底板安装基面的垂直高度为100，这个高度参数是根据配套铰接轴的安装空间、转动件的摆动行程确定的，避免铰接转动的部件在摆动过程中与底板或者安装基面发生碰撞。连接底部底板和顶部铰接耳板的斜向加强筋厚度为10，筋板的倾斜角度经过受力校核，能够在构件承受径向铰接载荷时，将顶部耳板受到的力均匀传导到底部整个安装底板上，避免耳板根部出现应力集中导致的结构变形，筋板与耳板、底板的连接位置都做了等壁厚过渡，减少铸造或者机加工过程中的应力残留。在实际建模过程中，首先要确定安装基面的草图基准，绘制底部双圆弧端的底板轮廓，标注好安装孔的位置尺寸，拉伸得到底板基体后，再以底板中心为基准，偏移100的高度确定顶部铰接孔的中心位置，绘制半圆弧支座和两侧耳板的轮廓，拉伸后与底板做布尔合并，之后绘制斜向筋板的草图，注意筋板与两个主体结构的连接面要完全贴合，避免出现建模缝隙，最后对所有锐边做0.5到1毫米的倒角处理，既符合机械加工的工艺要求，也能去除零件边缘的毛刺，避免安装时划伤操作人员。

　　这类构件在实际使用时，顶部的半圆弧槽会配合对应的铰接轴或者转动销，与需要做角度摆动的部件连接，比如小型翻盖设备的支撑铰链、工装夹具的压紧臂支撑座、自动化设备的挡料板摆动支座，底部的两个安装孔可以穿装螺栓固定在设备的机架或者安装平台上，安装时需要保证两个安装孔的连线与铰接轴的轴线保持平行，否则会导致铰接转动时出现卡滞，加快铰接部位的磨损。从尺寸边界来看，构件整体的最大外轮廓宽度为120，最大高度为130，前后方向的厚度为50，安装时需要预留至少15016070的安装空间，保证铰接部件摆动时不会和周边结构产生干涉。

　　设计时特意将半圆弧支座的开口方向朝向斜上方，适配大多数上装摆动部件的载荷受力方向，筋板的位置设置在构件的受力侧，能够最大化提升结构的抗载荷能力，在承受1000N以内的径向静载荷时，结构的变形量可以控制在0.02毫米以内，满足普通中小型设备的支撑强度要求。对于建模练习者来说，这个构件涵盖了草图绘制的尺寸约束、拉伸特征、布尔运算、加强筋设计、工艺倒角等多个常用的三维建模操作要点，能够很好地练习轴测图尺寸的识读能力，掌握从二维工程图到三维模型转换的基准选择思路，理解机械支撑类零件的结构设计逻辑，避免出现建模时尺寸基准混乱、结构壁厚不均、工艺性差的问题。在实际生产中，这类零件如果用于轻载场景可以采用铝合金压铸成型，降低零件重量，如果用于载荷较大的工装场景，可以采用45号钢机加工后做发黑处理，提升零件的耐磨和防锈性能，安装孔的位置可以根据实际安装需求做适当的孔距调整，但铰接孔中心到底板的高度、半圆弧槽的内径尺寸需要和配套的铰接部件严格匹配，否则会出现装配不上或者转动间隙过大的问题。
