40毫米防空炮支撑连接结构零件

　　该零件为40毫米口径防空炮的核心支撑连接构件，主要承担炮身俯仰机构与下部摇架之间的载荷传递、运动导向功能，是高射炮火力系统中保障炮管姿态稳定、射击精度达标的关键结构件。从实际装备应用场景来看，这类零件主要列装于陆基野战防空阵地、舰载近程防御系统，既可以伴随机械化部队完成行进间的对空掩护任务，拦截低空飞行的歼击机、强击机以及巡航导弹类目标，也可以作为要地防空的末端拦截节点，覆盖3000米斜距内的低空突防目标，在二战及后续多场局部战争的地面防空作战中，这类支撑结构的可靠性直接决定了高炮系统的连续作战能力。

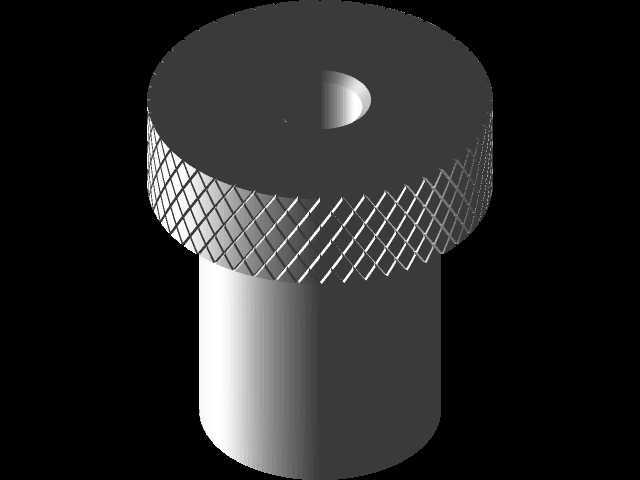

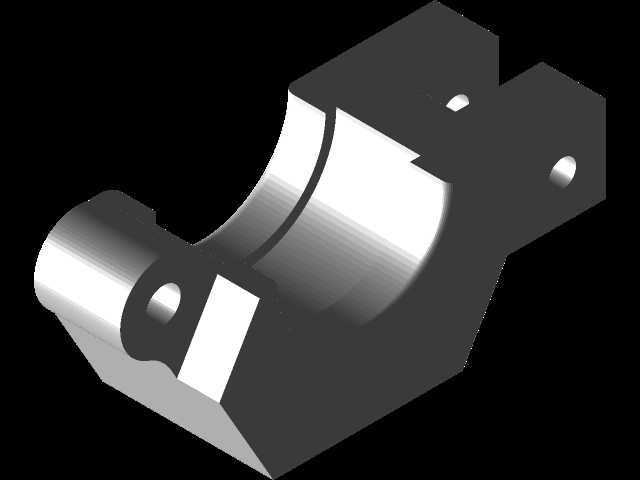

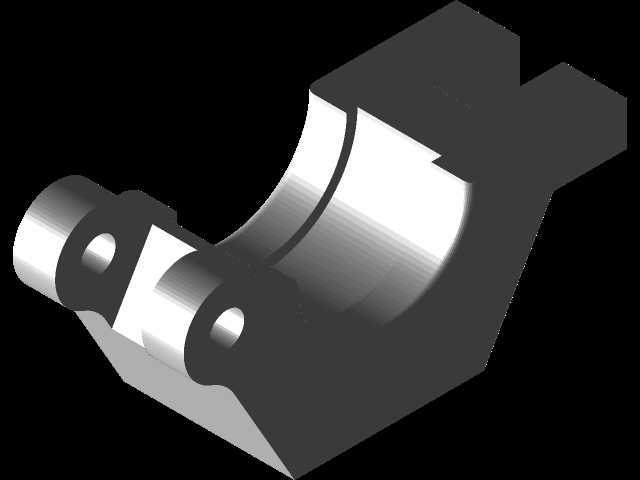

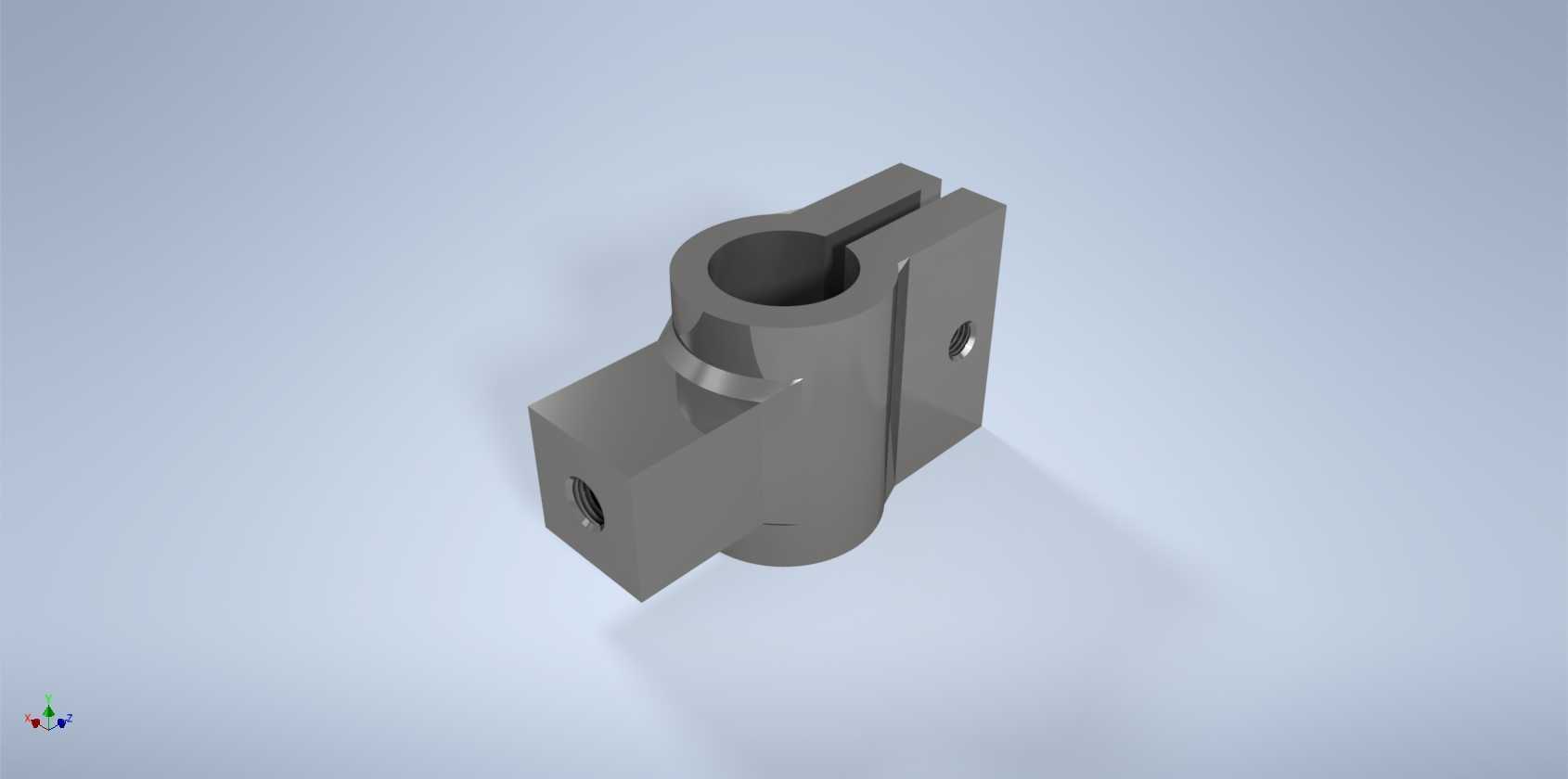

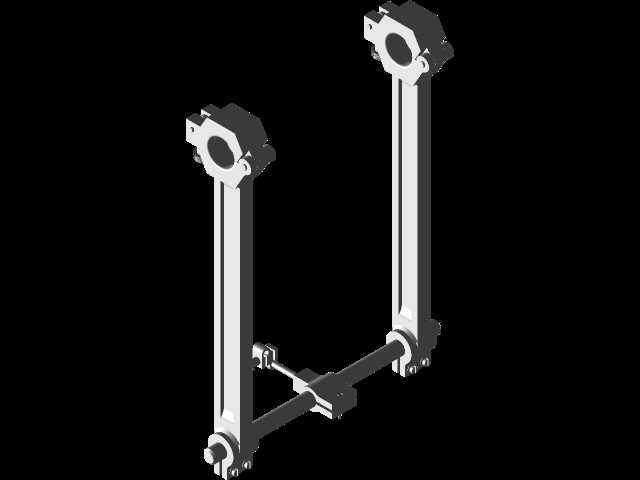

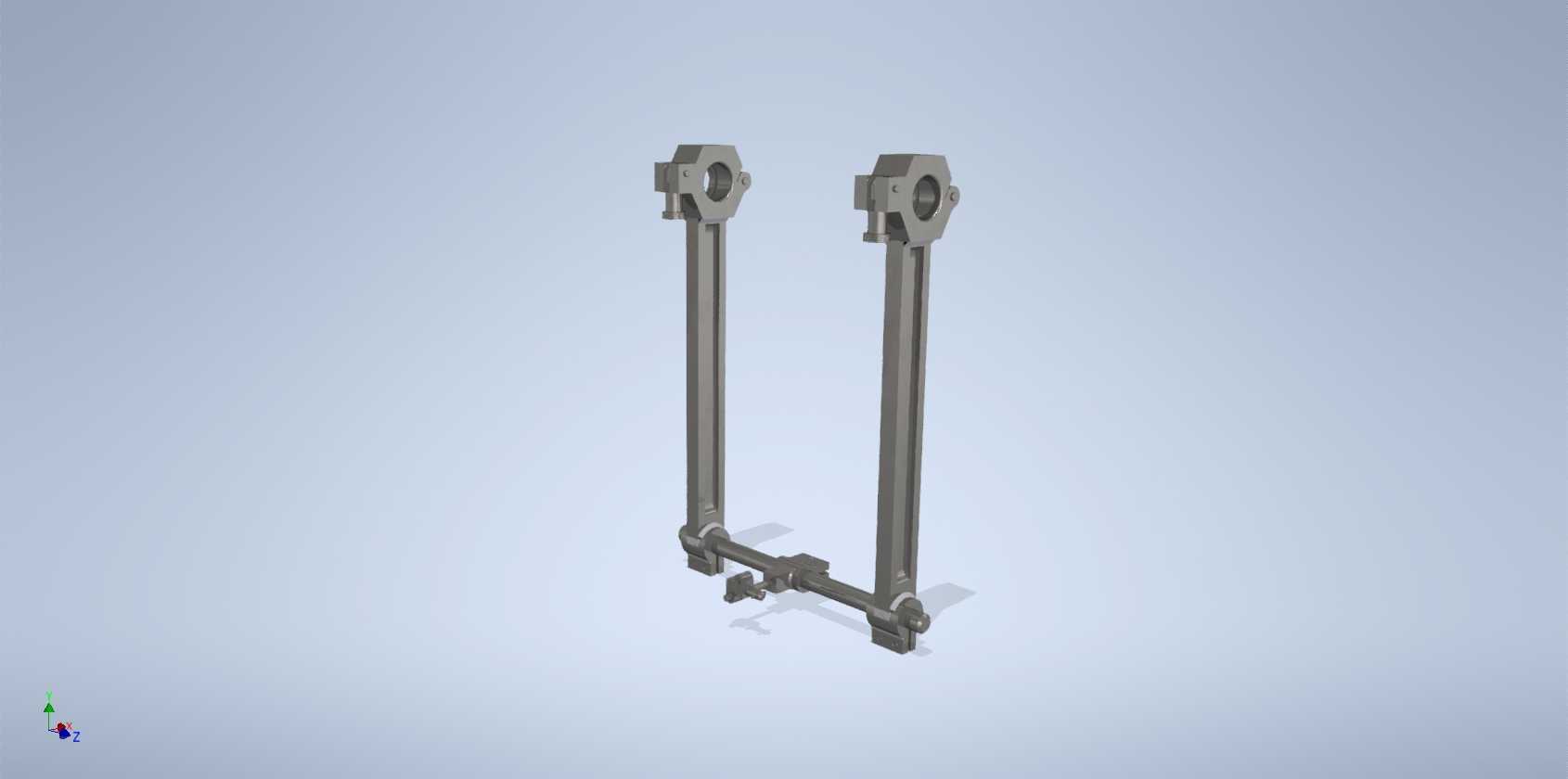

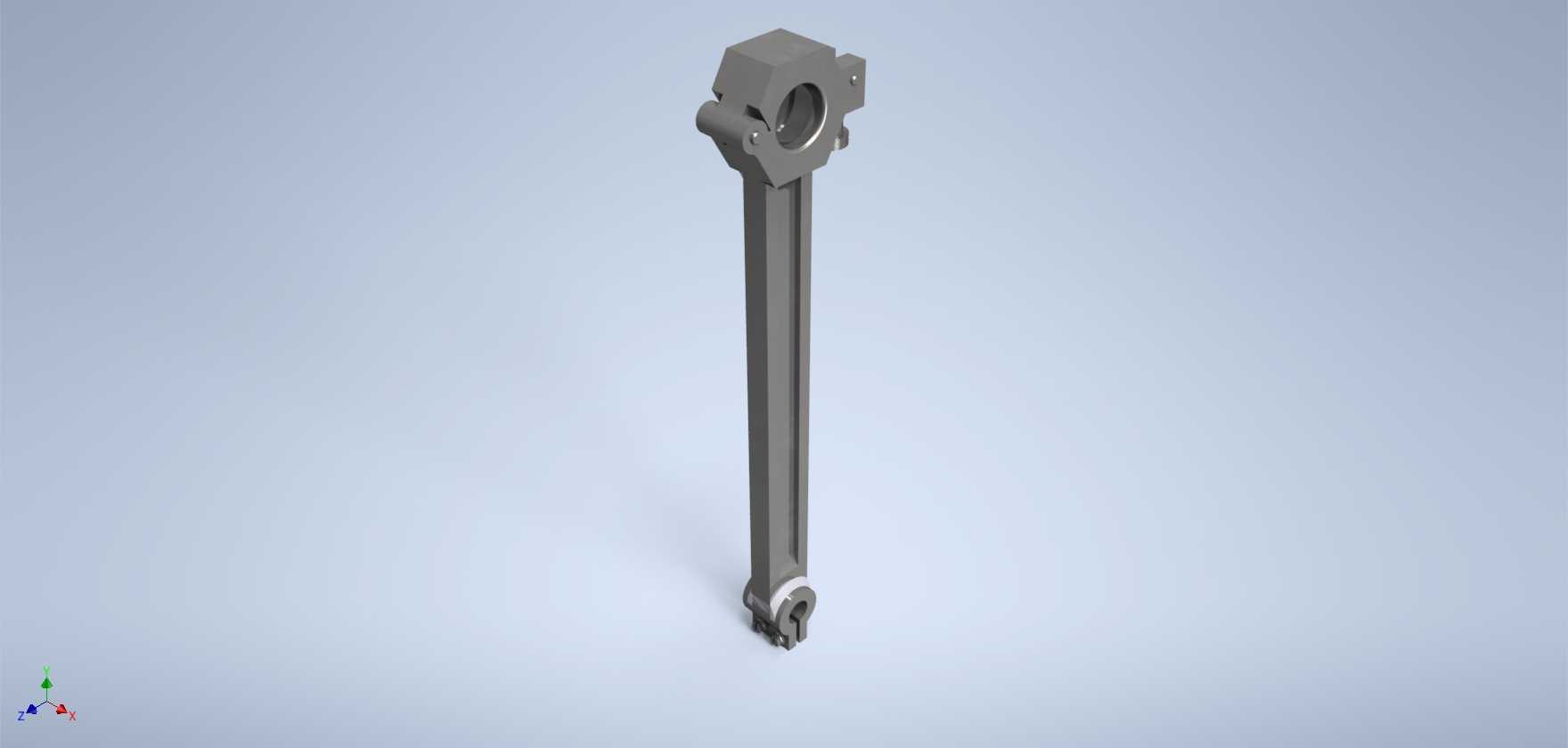

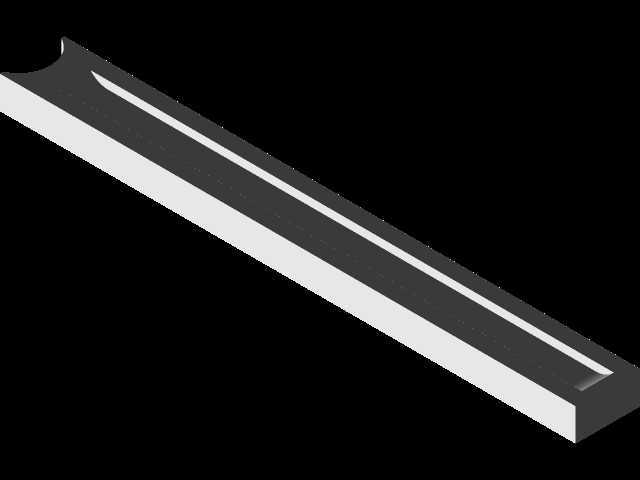

　　从功能特性层面分析，该零件采用双侧对称长支臂结构设计，上端的铰接孔位用于和炮身耳轴组件配合，既要保证炮身在-10°到+90°的俯仰角度范围内顺畅转动，又要承受火炮连续射击时产生的巨大后坐冲击力，单支臂需要承载的瞬时后坐载荷峰值超过12kN，因此支臂主体采用变截面设计，靠近上端铰接位置的截面厚度更大，用于抵消耳轴传递的交变弯矩，向下延伸的杆身部分采用等截面矩形结构，在保证结构刚度的前提下尽可能降低自重，减少俯仰机构的驱动负载。下端的连接基座用于和炮架摇架的上部框架固定，基座上设置的定位销孔与螺栓过孔采用基孔制配合公差，安装时可以快速完成定位找正，保证双侧支臂的同轴度误差控制在0.02mm以内，避免炮身俯仰过程中出现卡滞、别劲的问题。两支臂之间的横向连接杆件主要用于增强整体结构的抗扭性能，抵消火炮射击时产生的侧向翻转力矩，防止支臂出现侧向变形导致炮管指向偏移。

　　从设计思路来看，这类防空炮零件的建模完全遵循实物测绘的工程逻辑，首先根据现存装备的实测尺寸确定上端铰接孔的中心距、支臂总长度、下端安装面的定位尺寸等核心安装边界参数，其中两支臂上端铰接孔的中心距为186mm，支臂总长度（铰接孔中心到下端安装面的垂直距离）为427mm，下端安装基座的横向宽度为92mm，纵向定位孔间距为64mm，所有安装孔位的尺寸、位置度公差都和实物保持一致，能够直接用于同比例模型的装配验证，也可以作为装备维修、复刻设计的结构参考。建模过程中对零件上的倒角、退刀槽、安装凸台等工艺结构都做了还原，比如上端铰接孔外侧的密封槽结构、支臂杆身的拔模斜度、下端连接螺栓的沉头孔结构，这些细节都是实际生产加工中必须考虑的工艺要素，能够保证模型和真实零件的工艺一致性。

　　在实际装备维护场景中，这类支撑支臂属于承受交变载荷的易损结构件，长期射击后容易在铰接孔位置、支臂与基座的过渡圆角处出现疲劳裂纹，建模时对这些应力集中位置的圆角半径做了准确还原，过渡圆角统一采用R3的圆弧过渡，符合当时的军械零件设计规范，既可以用于疲劳寿命分析的仿真建模，也可以作为备件加工的尺寸参考。零件的材质在实际应用中为铬钼合金结构钢，经过调质处理后表面硬度达到HRC28-32，兼顾强度与韧性，能够承受连续射击产生的冲击载荷，建模时的结构壁厚完全匹配实物的材质强度要求，支臂杆身的壁厚为6mm，在保证抗冲击能力的同时不会出现结构冗余。

　　从装配适配性来看，该零件的所有连接尺寸都和40毫米博福斯防空炮的通用摇架结构匹配，不需要额外修改就可以完成和耳轴、俯仰油缸、炮身托架等相邻部件的装配，安装时下端通过4个M12的螺栓固定在摇架上平面，定位销采用φ8的圆柱销，能够保证重复拆装后的位置精度。双侧支臂的平行度公差控制在0.015mm/m以内，保证炮身俯仰时两侧受力均匀，不会出现单侧偏载导致的耳轴磨损加剧问题。
