链条张紧调节用链刀结构三维设计

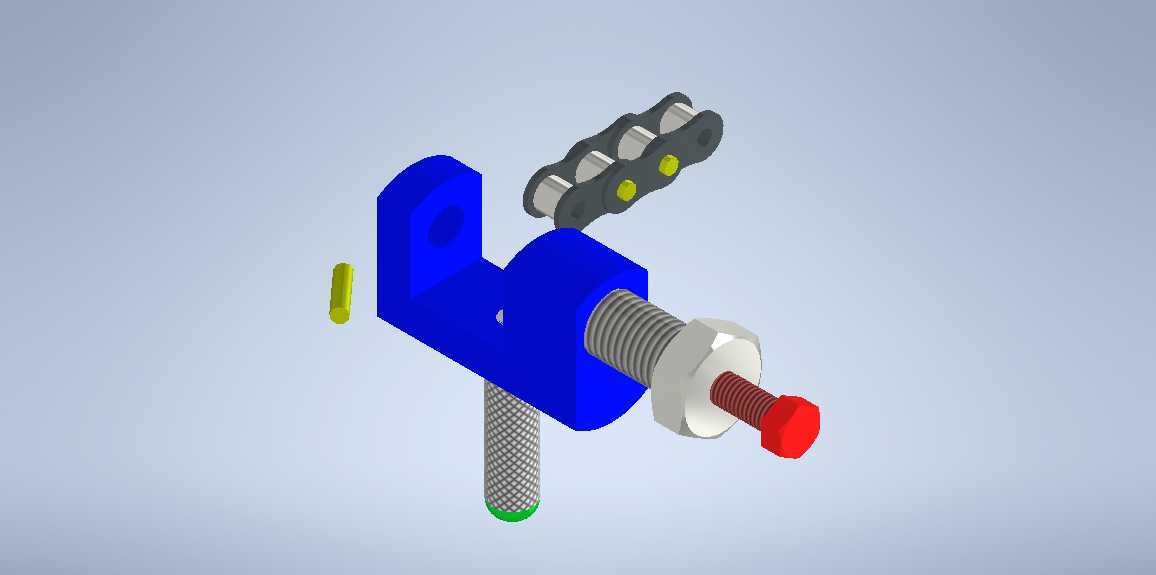

　　在链传动系统的运维与装配场景中，链条张紧度的精准控制直接决定传动效率、运行噪音与部件使用寿命，这款链刀结构正是针对链传动张紧调节需求设计的专用功能部件，可适配滚子链输送线、小型设备链传动机构、农机链传动单元等多种场景的张紧调整作业。从结构组成来看，该部件包含L型安装基座、调节螺杆、锁紧螺母、抵接顶头、链条啮合卡块以及配套销轴紧固件，各部件的配合精度经过反复校核，能够在狭小安装空间内完成链条张紧度的微调作业，无需额外拆卸链条主销轴即可完成张紧操作，大幅降低现场运维的作业难度。

　　设计阶段优先考虑了安装边界的适配性，L型基座的两个安装面分别预留了螺栓过孔与销轴定位孔，可直接固定在设备机架的预设安装位上，基座立板上加工的内螺纹孔与调节螺杆形成螺旋传动副，转动螺杆即可推动前端的抵接块位移，抵接块端面做了圆弧过渡处理，避免张紧过程中对链条链板造成硬挤压损伤；锁紧螺母采用六角厚螺母结构，在调节到位后可锁死螺杆位置，防止设备运行过程中螺杆受振动回退导致张紧力失效。前端的链条啮合卡块采用与链条节距匹配的齿形轮廓，能够嵌入链条外链板间隙中，在张紧调节时与链条形成稳定啮合，避免调节过程中链条滑脱，卡块通过销轴与调节螺杆端部连接，可随链条张紧角度自适应微调角度，保证啮合面始终与链板平行贴合。

　　从尺寸设计逻辑来看，调节螺杆的有效行程覆盖了常规链传动0-15mm的张紧调节余量，能够满足链条初始安装张紧、运行磨损后伸长补偿的全周期调节需求；基座的整体厚度控制在12mm，可适配多数轻型链传动设备的机架安装间隙，不会与周边的链轮、护罩等部件产生运动干涉。实际使用过程中，作业人员先将L型基座固定在链条松边侧的机架位置，调整卡块与链条外链板啮合到位后，缓慢转动调节螺杆推动卡块位移，待链条张紧度达到设计要求的垂度范围后，拧紧锁紧螺母完成固定，整个调节过程单人即可操作，无需额外的张紧工装辅助。

　　结构细节上，调节螺杆的端部做了滚花处理，无工具状态下也可进行小范围微调，抵接顶头的端面镶嵌了耐磨尼龙垫，既能够降低与链板接触的摩擦噪音，也可避免金属硬接触造成的链板镀层磨损生锈；销轴类紧固件均采用开口销防脱结构，在设备长期振动工况下不会出现销轴脱落的故障。针对不同节距的链条适配需求，该结构仅需更换前端对应齿形的啮合卡块即可完成适配，基座与调节螺杆部分可通用，大幅降低了不同规格链传动场景的备件成本。在输送线设备的现场应用中，这类张紧结构相比传统的链轮张紧座占用空间更小，安装位置更灵活，尤其适合机架内部空间局促、无法安装张紧轮的小型链传动机构，同时张紧调节的精度更高，可实现0.5mm级别的微调，能够满足精密输送链对张紧力一致性的要求。建模过程中对各部件的配合公差做了明确设定，螺杆与基座螺纹孔采用H7/g6间隙配合，保证螺杆转动顺畅无卡滞，销轴与连接孔采用H8/h7配合，既保证铰接转动灵活，也不会出现过大的配合间隙导致的张紧量虚位；所有棱角位置均做了R1-R2的倒角处理，避免安装调节过程中划伤作业人员，也消除了热处理环节的应力集中风险。
