等轴测视角机械零件练习结构设计

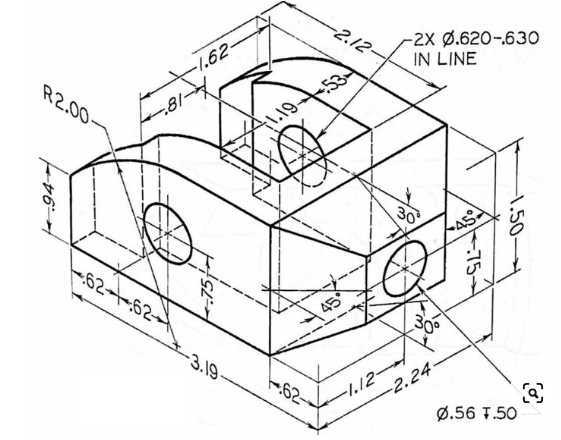

　　在日常机械结构设计的实操练习环节，这类带完整尺寸标注的等轴测零件是建模能力训练的核心载体，很多刚接触三维建模的从业者会忽略这类练习件背后对应的实际工业场景，实际上这类带圆弧过渡、斜向孔位、凸台结构的零件，常作为小型机电设备内部的定位连接基座使用，在低压配电组件、小型传感装置的安装结构中十分常见。从结构设计的逻辑来看，这个零件的主体采用带R2.00大圆弧过渡的块体结构，圆弧面的设计并非单纯为了造型美观，一方面是消除机加工过程中的锐边应力集中，避免零件在长期受振动载荷的工况下出现边角开裂的问题，另一方面大圆弧面也能适配对应安装位的弧形贴合面，减少装配时的配合间隙。零件上标注的两个同轴度要求在0.620-0.630区间的贯通孔，采用同线排布的设计，主要用于穿装定位销或者小直径紧固螺栓，孔位的30度斜向角度设置，是为了避让设备内部相邻组件的走线空间，避免装配时螺栓头与相邻的线路护套、绝缘结构产生干涉。零件侧面标注的直径0.56的孔位，同样带有30度的角度偏移，这个孔位一般用于安装小型顶丝，对穿装在主孔内的轴类零件起到径向锁紧的作用，孔位周边的0.75尺寸标注，是顶丝孔端面到零件基准面的距离，这个尺寸直接决定了顶丝锁紧时的有效旋合长度，设计时需要严格控制公差，避免出现顶丝旋入过深损伤主轴、或是旋入过浅锁紧力不足的问题。

　　零件上部的凸台结构，高度方向标注了1.19的尺寸，凸台侧面的0.53、0.81等尺寸，是凸台与主体结构的衔接位置尺寸，凸台的作用主要是为上部安装的小型元件提供高出主体基准面的安装位，避免元件底部与零件主体平面直接接触，预留出散热或者走线的间隙，凸台边缘的小尺寸圆弧过渡，是为了减少机加工时的刀具应力，避免铣削加工时出现崩边的问题。从安装边界来看，零件总长度方向的尺寸为3.19，宽度方向的分段尺寸0.62、1.12、2.24等，明确了各个结构段的位置边界，总高度方向1.50的尺寸，决定了这个零件在设备内部安装时的竖向占用空间，设计选型时需要核对安装腔的竖向净空，避免出现装配后零件突出安装面、与外部盖板产生干涉的问题。

　　零件上标注的45度斜向结构，是主体块体的切角设计，这个切角一方面是减少零件的整体重量，对于批量应用的零部件来说，单零件减少的材料消耗在大批量生产时能有效控制成本，另一方面切角结构也能作为装配时的定位标识，工人装配时可以通过切角的位置快速判断零件的安装方向，减少错装的概率。在建模过程中，这类练习件需要重点关注斜向孔位的基准对齐问题，很多初学者容易直接在正交基准面上绘制孔位草图，导致孔的角度出现偏差，正确的建模逻辑应该是先建立对应角度的辅助基准面，再在辅助基准面上绘制孔的截面轮廓进行拉伸切除，同时要注意各个圆弧过渡的相切约束，避免出现曲面衔接不光顺、导入工程图时出现轮廓线断裂的问题。

　　这类零件的实际加工一般采用铝型材或者易切削钢作为毛坯，通过数控铣削完成外形加工，孔位部分采用钻削配合铰刀完成精加工，保证孔的尺寸公差在要求范围内，表面处理根据使用场景的不同，可以选择阳极氧化或者发黑处理，提升零件的防锈能力和表面耐磨性能。在实际的设备装配场景中，这类零件一般通过底部的平面作为安装基准面，依靠两个同线排布的孔位完成与安装基座的销定位，再通过侧面的顶丝孔完成内部轴件的锁紧，上部凸台位置用于安装对应的传感元件或者接线端子，整体结构紧凑，没有多余的冗余设计，所有的尺寸标注都对应明确的装配或者加工需求，是非常典型的机械结构基础练习案例，也能直接映射到实际工业产品中的小型连接座类零件的设计逻辑。
