带双环连接座的机械铰接支撑结构件

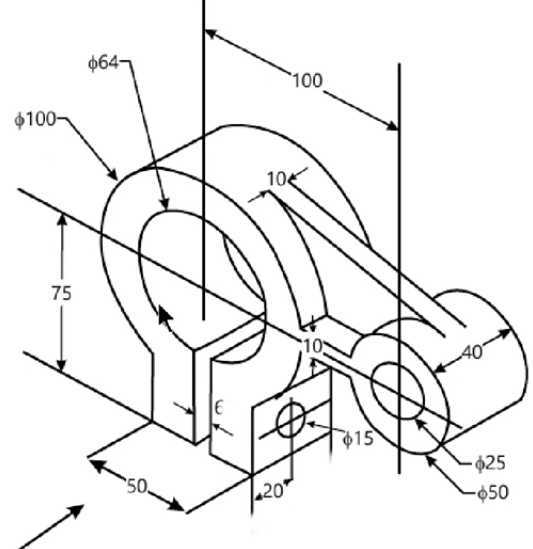

　　这类带双环结构的支撑铰接件，常出现在中小型输送线的张紧调节机构、工装夹具的角度调整工位、以及轻型自动化设备的连杆传动末端，承担转动副承载与位置固定的双重作用，区别于标准铰接轴承座，该结构将固定基座与两个铰接环做了一体化设计，减少了装配环节的拼接误差，在需要小范围角度摆动、同时要保证基座安装刚性的场景下适配性极强。从结构功能来看，大直径环体主要作为主铰接点位，适配直径64的铰接销轴，环体外径100的尺寸设计，能保证环壁有足够的厚度承受径向载荷，避免长期摆动下出现环体开裂变形；小直径环体为辅助铰接点位，适配直径25的销轴，内孔15的通孔可穿装锁紧螺钉或者定位销，两个环体中心距100的间距，是根据常见连杆机构的力臂长度做的匹配，能在传动过程中减少力的损耗，同时避免两个铰接点位的运动干涉。

　　基座部分的尺寸设计完全围绕安装边界展开，基座总高度75，底部安装面长度50，安装孔中心距基座侧边20，孔直径15的设计适配常用的M12膨胀螺栓或者内六角螺钉，不管是安装在铝型材框架上还是钢板焊接的设备机架上，都能直接配钻安装孔，不需要额外做转接板。连接两个环体与基座的肋板厚度10，这个厚度是经过受力核算的，既不会因为肋板过薄导致受力时出现弯折，也不会因为厚度过大增加不必要的零件重量，肋板与环体、基座的连接处都做了圆弧过渡，能有效减少应力集中，在频繁往复摆动的工况下能大幅提升零件的疲劳寿命。

　　设计过程中首先要确定两个铰接点的相对位置，保证中心距公差控制在±0.1mm以内，否则装配后会出现连杆卡滞、转动不畅的问题；其次要保证大、小环体的内孔同轴度，环体端面与内孔的垂直度也要控制在合理范围，避免销轴装入后出现偏磨；基座的安装面需要做铣平处理，保证平面度不超过0.05mm，安装后不会因为基面不平导致零件出现装配应力。从实际使用场景来看，这类零件如果用在输送线的张紧机构上，大环连接张紧轮的摆臂，小环连接张紧气缸的推杆，基座固定在输送线的侧架上，气缸伸缩时就能带动摆臂绕大环中心摆动，实现皮带张紧度的调节；如果用在工装夹具的角度调整结构上，大环连接夹具的转动座，小环连接锁紧手柄的连杆，扳动手柄就能带动锁紧机构动作，实现夹具角度的快速调整与锁止。

　　零件的所有外轮廓尺寸都做了边界校核，最大外轮廓长度不超过150，宽度不超过80，安装后不会和周边的管线、其他传动构件发生干涉，环体的外圆没有尖锐棱角，所有边角都做了倒钝处理，装配和维护时不会划伤操作人员。在建模过程中需要注意各个尺寸的关联性，比如肋板的位置要同时对齐两个环体的中心平面与基座的对称面，避免出现偏心导致受力不均；安装孔的深度要足够，保证螺钉拧入后有足够的啮合长度，不会因为螺纹啮合不足出现连接松动；环体内孔的表面粗糙度要达到Ra3.2，保证销轴转动时的顺滑度，减少磨损量，延长零件的更换周期。
