多特征组合式机械基础练习构件

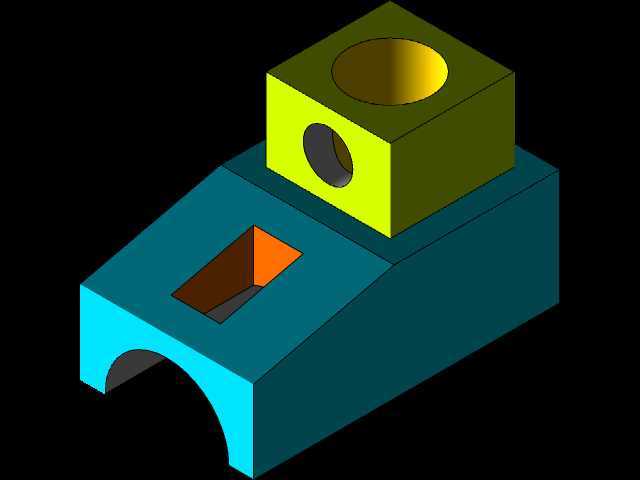

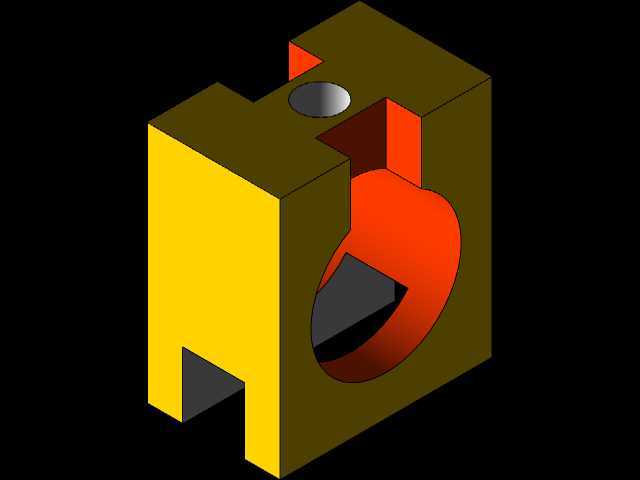

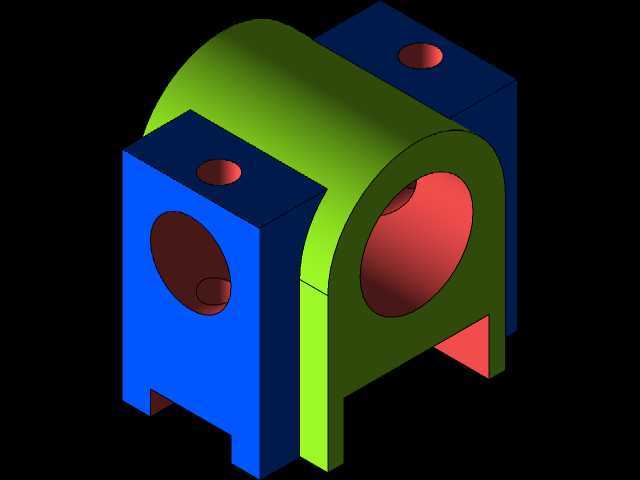

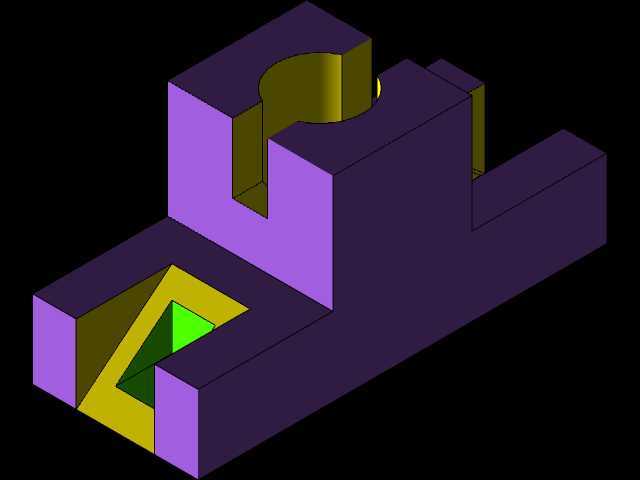

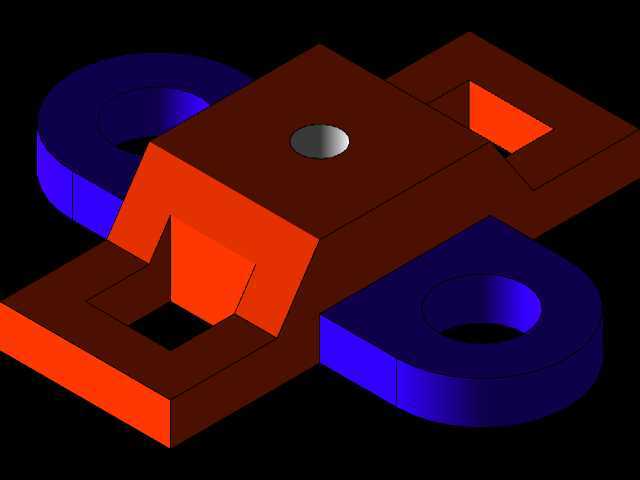

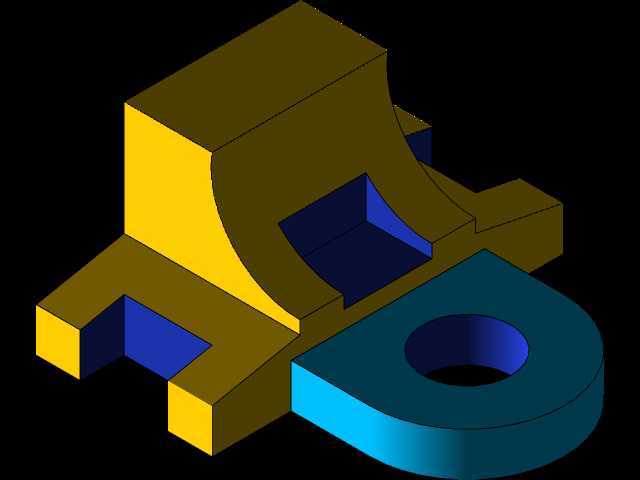

　　该构件属于机械制图与三维建模入门阶段的典型练习实体，整合了多种常见机加工特征，可帮助初学者快速掌握拉伸、切除、打孔、斜面构建等基础建模逻辑，也能作为识读机械三视图的配套练习载体。从结构组成来看，下部基座采用带半圆弧缺口的块体设计，前端斜面区域开设了梯形通槽，这类结构常见于小型工装的定位基座、简易夹具的承载座场景中，半圆弧缺口可用于避让圆柱形安装轴或者管线，梯形槽则可嵌入梯形定位块实现工件的快速装夹定位，斜面设计能够适配倾斜安装的检测元件或者导向件，避免安装时出现干涉问题。

　　上部叠加的方块凸台与基座采用垂直贴合的装配关系，凸台顶面开设的竖直大直径通孔可用于穿装紧固螺栓或者定位销，侧面开设的水平通孔可用于穿装锁紧杆件，两个垂直方向的孔道互不贯通，能够分别实现两个垂直方向的锁紧或者导向功能，这类凸台加正交通孔的结构在小型液压阀块、气动元件安装座中十分常见，可实现流体通道或者紧固件的正交布置。从安装边界来看，基座底部为完整平面，可直接贴合安装基准面，基座的半圆弧缺口半径需匹配对应避让件的外径，安装时需保证缺口圆心与避让件轴线重合，避免装配后出现卡滞；上部凸台的竖直通孔轴线与基座底面保持垂直，水平通孔轴线与基座侧面保持平行，两个孔的轴线在空间中呈异面垂直状态，建模时需严格控制两个孔的位置度公差，避免后续穿装紧固件时出现偏斜。

　　从功能特性来看，该构件整合了块体拉伸、斜面切除、圆弧切除、凸台叠加、正交打孔、槽体切除六种常见的建模特征，覆盖了机械零件中80%以上的基础结构形式，初学者通过完成该构件的建模练习，可快速掌握草图绘制的约束逻辑、特征拉伸的方向控制、切除特征的深度设置、多特征组合的父子关系调整等核心建模技能，也能理解实际生产中不同特征对应的加工工艺，比如半圆弧缺口可通过铣削或者线切割加工，梯形槽可通过成型铣刀加工，正交通孔可通过钻削完成，斜面可通过铣削或者刨削加工。

　　在实际工业场景中，这类简化的组合构件可作为小型自动化设备上的传感器安装座，基座斜面可贴合设备的倾斜机架，梯形槽可调整安装位置，上部凸台的水平孔可穿装传感器固定螺杆，竖直孔可穿装线缆保护套；也可作为教学实训用的拆装练习件，让学员练习不同特征的尺寸测量、公差标注、装配关系匹配等技能，帮助学员建立从二维图纸到三维实体的空间映射能力。建模过程中需注意各特征的衔接处无多余碎面，圆弧缺口与基座侧面的相切关系需准确设置，梯形槽的两个侧壁与斜面保持垂直，上部凸台与基座的贴合面需完全重合无间隙，两个正交孔的内壁需保持光滑无拔模斜度，符合实际机加工零件的成型特征，避免出现建模过程中常见的特征重叠、切除不完全、约束冲突等问题。
