黄铜材质双安装板弯折式导电连接夹具

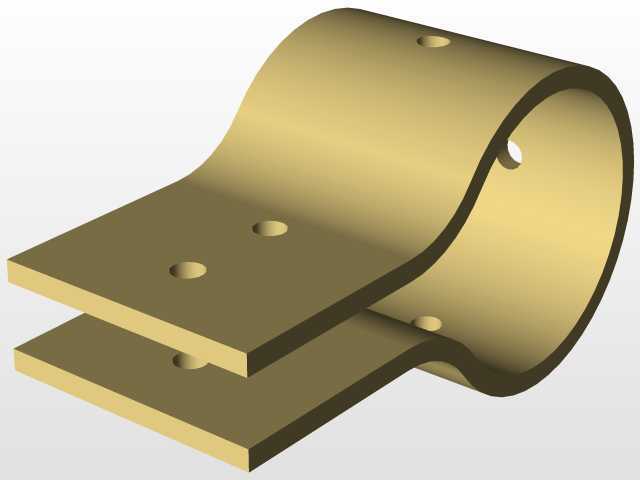

　　这款弯折式黄铜导电连接夹具，主要应用于低压配电回路、电源变压器次级出线端、大电流整流设备的母线衔接场景，承担大电流导通与结构固定的双重作用，区别于常规平直铜排，其一体弯折的结构可以在紧凑的设备腔体内完成不同平面的导电连接，减少额外转接排的使用，降低回路接触电阻与装配复杂度。从结构设计逻辑来看，整体采用H62黄铜板材一体冲压弯折成型，没有额外焊接拼接部位，避免了焊缝处电阻增大、长期通电发热的隐患，弯折处做了圆角过渡处理，既可以抵消冲压弯折时的应力集中，防止板材弯折处出现裂纹，也能避免安装时锐角划伤操作人员或线缆绝缘层。

　　上部为半圆弧抱箍结构，弧面内径匹配常规圆形导电柱或接线端子的外径，弧面上预留的两个径向安装孔，可通过紧定螺钉将夹具与圆形导电件牢牢锁合，保证接触面积充足，大电流通过时不会出现局部过热。下部延伸出两层平行的平板安装翼，每层翼板上都预留两个同轴的安装通孔，上下翼板之间的间隙刚好可以插入扁平母排或设备接线端，穿入螺栓锁紧后即可实现面接触导通，相比单点接线的端子，这种双层夹板结构的接触压力更均匀，导通稳定性更强，能承受短时过载电流的冲击。

　　在安装边界方面，半圆弧结构的轴向长度与平板翼板的宽度保持一致，整体安装后不会超出翼板的宽度轮廓，适合在空间紧凑的变压器接线仓、整流模块内部使用，不需要额外预留过多的操作空间；安装孔的孔径适配行业通用的M6紧固螺栓，孔位间距符合低压电器接线的通用尺寸规范，可以直接替换同规格的老旧连接夹具，不需要对原有安装位进行二次加工。实际使用中，黄铜材质的导电性能仅次于纯铜，同时强度比纯铜更高，多次拆装也不会出现螺纹滑牙、板材变形的问题，表面不需要额外镀覆处理就能在常规干燥的电气柜环境中长期使用，若应用在潮湿或有腐蚀的场景，也可以在表面镀锡进一步提升抗氧化能力。

　　设计时特意将弯折段的曲率半径设置为板材厚度的2倍，既保证了弯折后结构的刚度，不会在螺栓锁紧时出现弧面变形导致抱合不紧的问题，也不会因为曲率过小造成冲压时板材外侧拉伸过度出现壁厚减薄的缺陷。平板翼板的边缘做了小尺寸倒角处理，去除冲压产生的毛刺，避免装配时毛刺脱落掉落在电气间隙中造成短路隐患。上下两层翼板的平行度公差控制在0.1mm以内，保证夹紧母排时整个接触面都能紧密贴合，不会出现局部间隙导致的接触电阻升高。弧面与平板段的过渡区域做了平滑衔接，没有截面突变，电流通过时不会在突变处产生电流密度集中的问题，长期满负荷运行时整体温升均匀，不会出现局部过热烧蚀的情况。这类夹具相比传统的铜排加接线端子的组合方案，零件数量更少，装配时只需要完成两处锁紧操作，就能同时实现径向抱紧与轴向夹紧的固定效果，大幅提升电气装配的作业效率，同时减少了多个连接接触面，降低了回路的整体压降，对于提升电源设备的供电稳定性有实际帮助。
