两端球头长直杆连接定位构件

　　这类两端带球头的长直杆件，在工装夹具、小型传动机构、定位限位结构里应用十分普遍，很多做非标设备的工程师在做定位结构、铰接连接、行程限位的时候，都会优先考虑这类结构的零件，相比普通圆柱销或者直杆连接件，两端的球面结构能大幅降低装配时的对位精度要求，也能在小角度偏摆的工况下避免杆端与配合件出现卡滞、硬摩擦的问题。从结构设计逻辑来看，杆身采用等直径圆柱结构，一方面是加工难度低，普通外圆磨就能达到很高的同轴度要求，另一方面圆柱杆身和配套的导向套、直线轴承配合时，接触面积均匀，长期往复运动也不会出现偏磨，能保证运动轨迹的直线度。

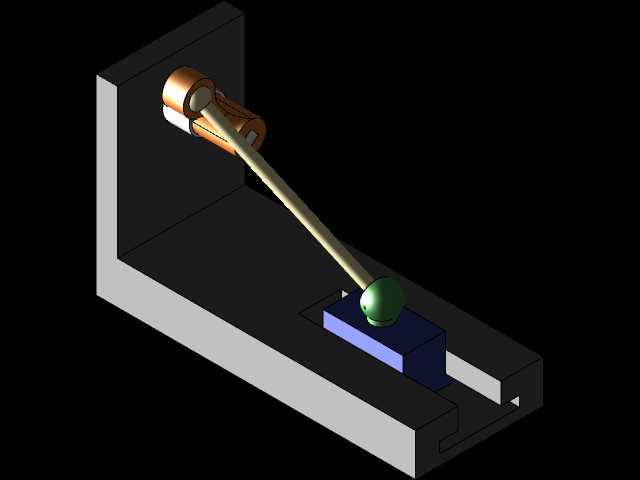

　　两端的球头和杆身采用一体化加工成型，没有焊接或者螺纹连接的接缝，整体结构强度更高，在承受轴向推拉载荷的时候，不会出现连接部位断裂、松脱的问题，球头的直径略大于杆身直径，既可以在装配时起到轴向限位的作用，避免杆件从导向孔中滑出，也能让球头和配套的球窝、凹面配合件实现面接触，降低接触应力，延长零件使用寿命。在实际设备应用场景中，这类杆件常作为小型手动操作机构的传动杆，比如工装夹具的手动锁紧推杆、检测设备的探针连接导杆、小型翻盖结构的支撑限位杆，也会用在一些需要小角度自适应调整的连接位置，比如电子设备的舱门铰接支撑杆、小型自动化设备的料仓挡片驱动杆，在这些场景里，杆件不需要承受过大的径向载荷，主要承担轴向的推拉力，同时需要在安装时补偿少量的装配角度误差，两端球头的结构刚好能满足这个需求，不需要额外加装关节轴承就能实现小角度的自适应偏摆，能简化整体装配结构，减少零件数量。

　　做这类零件的三维建模时，首先要确定杆身的直径和有效长度，这个尺寸直接决定了杆件的抗弯强度和安装行程，杆身直径需要根据实际承受的轴向载荷计算，避免长径比过大出现受压弯曲的问题，安装边界上要注意，两端球头探出配合件的长度需要预留足够的偏摆空间，不能让球头根部和安装面板、导向套端面发生干涉，球头的球面半径要和配套的球窝尺寸匹配，保证球面接触面积不低于70%，避免局部应力过大导致球面压溃。杆身的表面粗糙度一般要求达到Ra1.6以下，和导向套配合的部位如果是频繁往复运动的工况，还需要做表面淬火处理，提高表面硬度降低磨损，球头部位的表面粗糙度要求更高，一般要达到Ra0.8，减少和配合件之间的摩擦阻力。

　　很多新手工程师在设计这类零件的时候，容易忽略球头和杆身连接位置的过渡圆角，直接做直角连接，这个位置在承受交变载荷的时候很容易出现应力集中，长期使用会从根部断裂，所以建模的时候一定要在球头和杆身的衔接处做R0.5到R2的过渡圆角，具体尺寸根据杆身直径调整，圆角不能过大，否则会影响杆件的有效安装行程，也不能太小，起不到分散应力的作用。另外在安装尺寸的校核上，要注意当杆件运动到极限位置时，球头的最外端不能和设备内部的其他零件发生碰撞，尤其是在有偏摆角度的工况下，要模拟最大偏摆角度时球头的运动轨迹，预留至少1mm的安全间隙，避免运行过程中出现剐蹭。这类零件的材质一般选用45号钢或者304不锈钢，有防锈需求的场景用304不锈钢，普通工况下45号钢做表面发黑处理就可以满足使用要求，如果是用在食品设备或者医疗设备上，还会选用316不锈钢，表面做抛光处理，满足卫生要求。从装配工艺来看，这类零件一般从一端的安装孔穿入，先将一端球头卡入对应的球窝，再将杆身穿过导向套，最后将另一端球头卡入另一侧的配合件，安装时不需要额外的紧固件，靠球头和球窝的过盈配合或者卡簧限位就能实现固定，装配效率很高，后期维护更换也很方便，不需要拆解整个机构就能单独更换杆件。
