环形排布多向指示箭头结构设计

　　做机械结构设计这些年，碰到过不少需要做环形方向指示的场景，最开始是在回转式输送线的工位导向设计上，后来做环形装配工装的工位提示、旋转类设备的流向标识时，都需要一套能沿环形轨迹均匀排布、指向清晰的指示构件，这次做的这个环形箭头结构，就是针对这类场景反复调整出来的方案。

　　最开始做这类环形指示结构的时候，踩过不少坑，最早是直接把单个箭头沿圆周阵列，结果要么箭头和环形基座的贴合度不好，安装后箭头歪扭，要么相邻箭头的指向夹角不均匀，现场操作人员看标识的时候容易产生误判，还有的方案箭头突出基座太多，在设备运行的时候容易被过往的工装、工件剐蹭，用不了多久箭头就被碰掉或者变形，完全起不到指示作用。后来调整设计思路的时候，先把环形基座的参数定下来，整个基座采用等截面的环形弯制结构，截面尺寸根据安装场景的预留空间确定，环体的外径根据需要布置的箭头数量调整，保证每个箭头之间的弧长间距一致，不会出现局部过密或者过疏的情况。

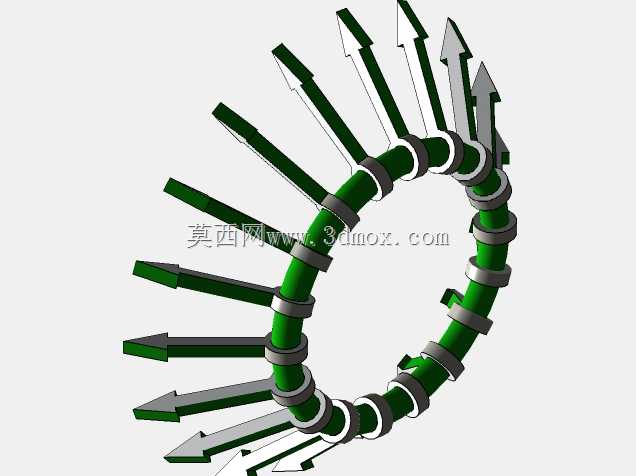

　　箭头部分的设计没有采用常规的尖锐三角箭头，而是把箭头的头部做了小角度的钝化处理，箭头杆身和环形基座采用嵌套式的连接结构，每个箭头对应基座上的一个定位环槽，安装的时候箭头杆身直接卡入环槽，不需要额外的紧固件就能固定，后期如果单个箭头损坏，也可以单独更换，不用把整个环形结构拆下来。箭头的指向全部沿环形的切线方向向外，每个箭头的指向夹角完全一致，不管站在环形结构的哪个方位，都能清晰看到对应位置的方向指示，不会出现视觉盲区。

　　从实际应用场景来说，这个结构可以用在回转工作台的工位流向指示上，沿着回转台的外圈安装，每个箭头对应一个工位的流转方向，操作人员不用看复杂的操作指引，顺着箭头指向就能知道工件的流转路径；也可以用在环形管道的介质流向标识上，把环形基座固定在管道外壁的法兰位置，箭头顺着管道内介质的环形流动方向布置，巡检人员一眼就能看清介质流向，避免操作的时候开错阀门；还有环形物料输送线的转弯段，安装这个结构可以清晰指示物料的输送方向，避免上料的时候放反方向导致卡料。

　　设计的时候也充分考虑了安装边界的问题，整个环形结构的轴向厚度控制得比较薄，安装的时候只需要在固定面预留和环形基座内径匹配的安装位即可，不需要额外占用太多的轴向空间，箭头向外伸出的长度也做了限制，不会超出安装位的外围安全边界，避免和周边的运动部件产生干涉。箭头的杆身和基座连接的位置做了加强筋处理，即使有轻微的剐蹭也不会轻易断裂，表面可以根据不同的使用场景做不同的颜色处理，比如安全警示场景用绿灰配色，和设备本体的颜色形成明显反差，提升标识的辨识度。

　　之前在做环形装配线的项目时，用过类似的结构，最开始用的是粘贴式的箭头标识，用了不到三个月就因为车间的油污、灰尘附着，标识变得模糊不清，而且粘贴的箭头容易起边，被工件刮到就会脱落，后来换成这种一体式的环形箭头结构，直接通过基座上的预留安装孔固定在设备的护板上，用了两年多都没有出现损坏或者标识不清的问题，现场的新员工上线的时候，不用专门做流向培训，看着箭头就能知道工件的流转方向，大大降低了培训成本，也减少了因为流向判断错误导致的工件磕碰、卡料问题。

　　在建模的时候，特意把每个箭头和基座的配合面做了公差匹配，箭头杆身和环槽之间采用小间隙配合，安装的时候不需要敲击就能顺利卡入，同时配合面的摩擦力足够固定箭头，设备正常运行产生的振动不会让箭头出现移位或者转动。整个结构没有复杂的曲面，不管是做3D打印样件验证，还是后期开模批量生产，加工难度都很低，不需要特殊的加工工艺，普通的机加工或者注塑工艺就能完成生产，制造成本也能控制在合理范围内。

　　另外，这个结构的尺寸可以根据实际的安装需求做等比例缩放，小尺寸的版本可以用在小型旋转设备的操作面板上做方向指示，大尺寸的版本可以用在大型环形输送设备、回转式仓储设备的外围做流向标识，适配性很强。箭头的数量也可以根据环形的直径大小灵活调整，不需要重新做整体的结构设计，只需要调整阵列的数量和环槽的间距即可，能快速适配不同的项目需求，减少重复设计的工作量。
