ISOPOR盒配套PVC排水连接管件结构

　　在民用给排水、小型设备配套排水、保温箱体疏水的实际工程场景里，这类适配ISOPOR盒的PVC排水连接件，是解决局部点位疏水导流的核心小构件，很多现场施工或者设备集成的时候，往往容易忽略这类小接头的结构合理性，最后出现渗漏、安装错位、排水不畅的问题，反而拖慢整个系统的装配效率。从实际使用的角度看，这个构件的核心作用是实现ISOPOR保温盒体与下游排水管路的密封衔接，把盒体内积聚的冷凝水、渗漏水顺畅导入排水支管，避免积水长期浸泡保温层导致保温失效，或是渗漏到周边设备元器件引发故障。

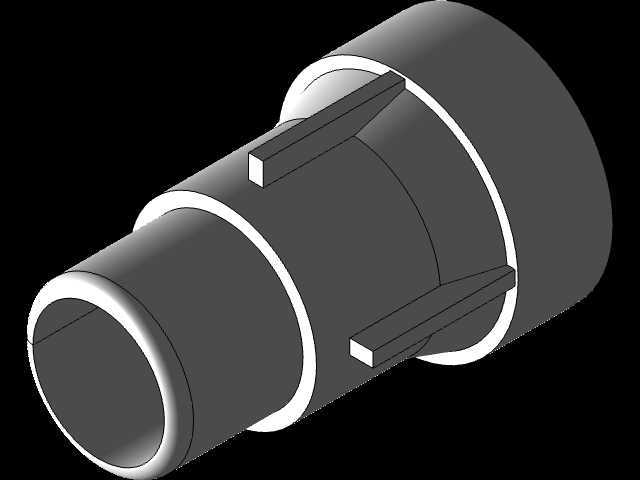

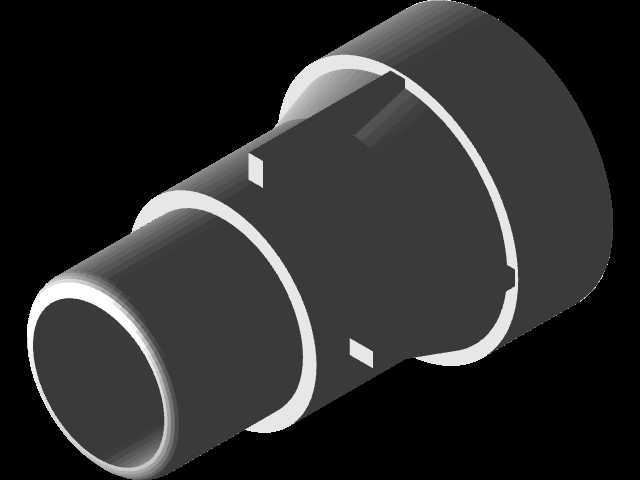

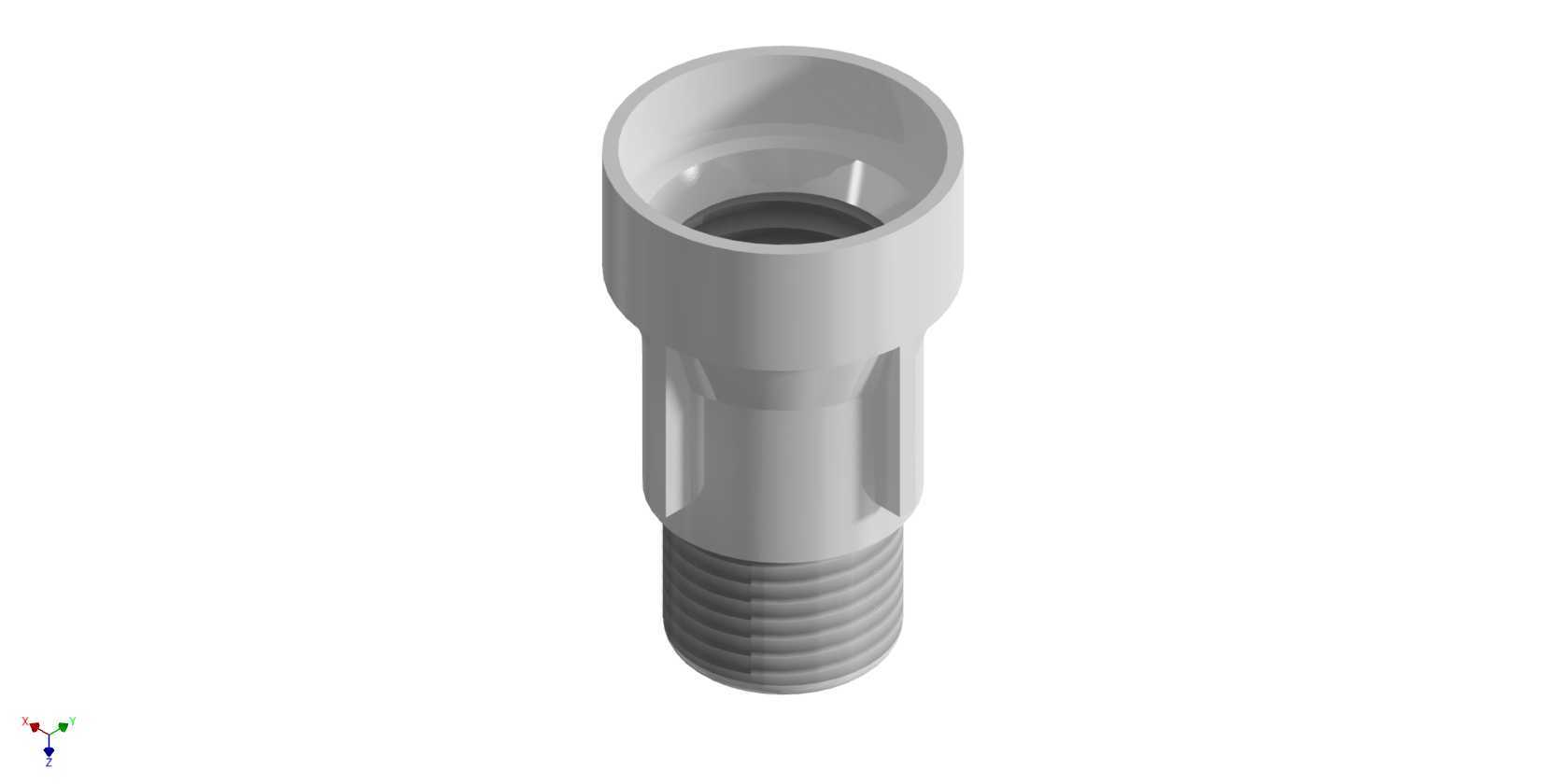

　　从结构设计的逻辑来看，这个构件采用了上下异径的衔接思路，上端是扩口式的承插结构，内壁做了光滑的圆弧过渡，没有突兀的台阶，目的是减少排水时的流阻，避免杂物在接口位置淤积堵塞，承插段的外径尺寸是匹配ISOPOR盒预设的排水开孔公差做的，安装的时候可以直接涂覆PVC专用胶后插入盒体开孔，承插深度做了限位台阶，插装到位后刚好和盒体内壁齐平，不会突出到盒体内部形成积水死角，也不会因为插入过深顶到盒体内部的其他结构。下端是外螺纹结构，螺纹段的长度是按照常规PVC锁紧螺母的旋合长度设计的，安装的时候可以从盒体外侧旋上锁紧螺母，配合密封圈实现和盒壁的压紧密封，不需要额外做法兰固定，在薄壁箱体上安装的时候操作空间要求很低，哪怕是盒体周边预留的操作间隙只有20mm，也能顺利完成锁紧操作。

　　构件中部做了对称的两个平面卡位，这部分结构是专门给安装工具预留的受力位，旋紧螺纹的时候可以用扳手卡在这两个平面上施加扭矩，不会因为管件表面光滑出现打滑，同时这两个平面的位置做了加厚处理，承受扳手扭矩的时候不会出现开裂，毕竟PVC材料的抗扭强度有限，如果没有专门的卡位结构，安装时很容易因为受力不均把管件拧裂，后期使用过程中出现渗漏。整个构件的流道是全程等径的，从上端承插口到下端螺纹出口，通径没有做缩径处理，排水流量可以匹配DN15规格的排水支管，满足小型保温盒体日常排水量的需求，哪怕是短时间出现大流量的排水，也不会因为通径不足出现溢水的问题。

　　从安装边界的尺寸来看，这个管件的总长度控制在合理范围，安装完成后突出盒体外壁的长度不会超过螺纹段加锁紧螺母的厚度，不会占用盒体下方过多的安装空间，在一些紧凑的设备夹层里布置管路的时候，不需要为了这个接头额外预留过多的净空，管路排布可以更贴近安装基面。外壁的厚度是按照PVC给排水管件的常规压力等级设计的，可以承受日常排水过程中的水锤冲击，也能耐受一定范围的温度变化，不会因为冬季低温出现脆裂，夏季高温出现变形。内壁的光滑度做了专门的控制，没有注塑残留的毛边或者合模线凸起，排水的时候水流可以顺畅通过，不容易挂住纤维、杂物等，长期使用也不容易出现结垢堵塞的问题。

　　在实际选型应用的时候，这个构件除了适配ISOPOR保温盒的排水场景，也可以用在其他薄壁箱体、小型设备壳体的排水点位改造，只要开孔尺寸和上端承插段匹配，都可以实现快速安装，不需要定制特殊的接头。和传统的直插式排水接头相比，这种带螺纹锁紧结构的接头密封可靠性更高，不会因为设备运行过程中的振动出现松脱渗漏，尤其是在有轻微振动的设备配套场景里，锁紧结构可以长期保持密封压力，减少后期维护的频次。设计的时候也考虑了和标准PVC管材的兼容性，下端螺纹可以直接和标准PVC内螺纹接头对接，不需要额外做转接头，现场施工的时候可以直接用常规的给排水管材配件完成后续管路的连接，降低物料采购的复杂度。
