自行车车把端塞锁紧连接结构设计

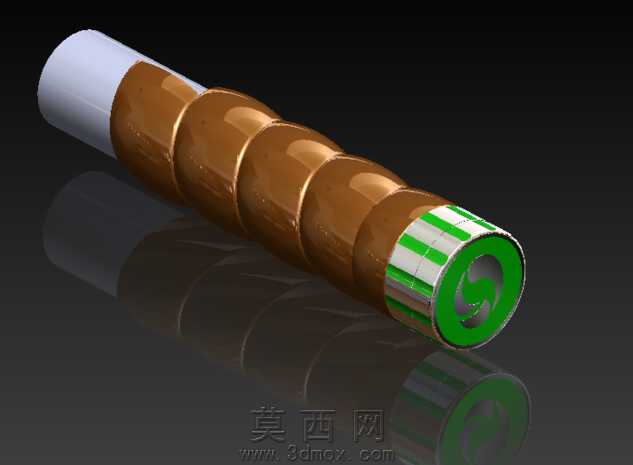

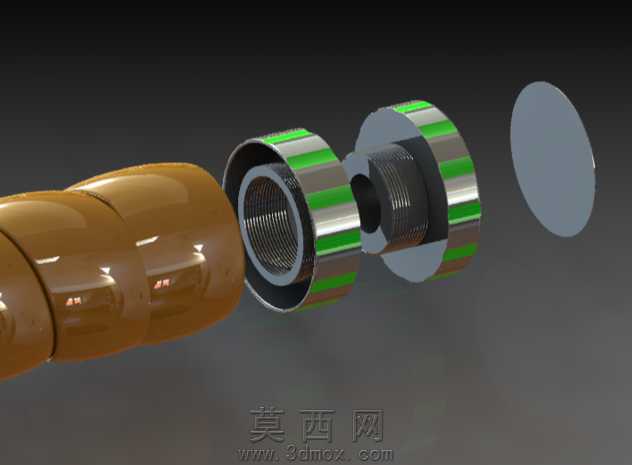

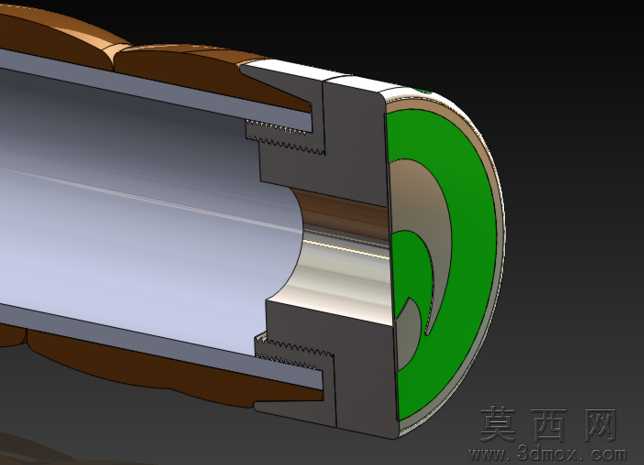

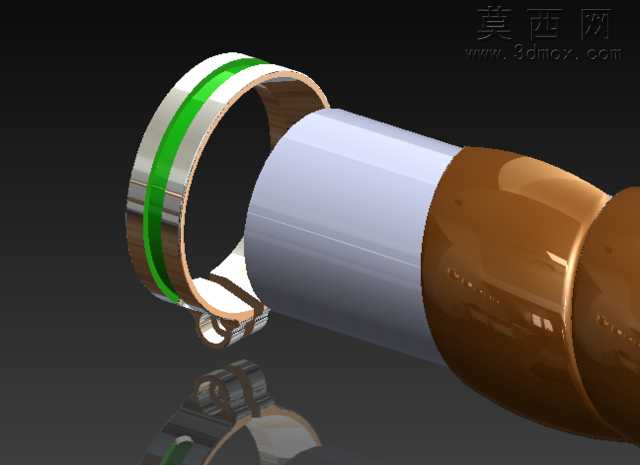

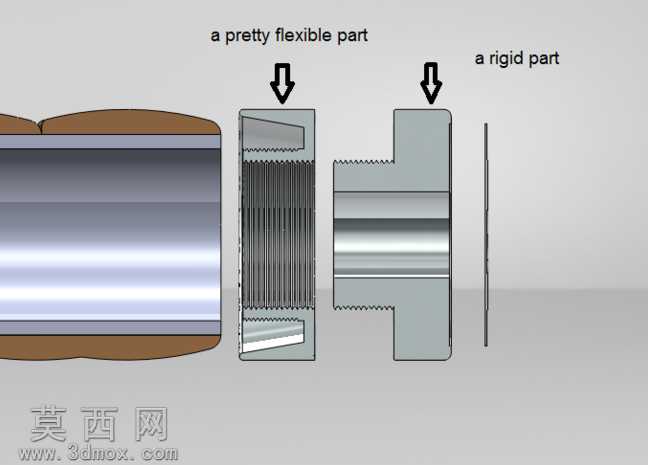

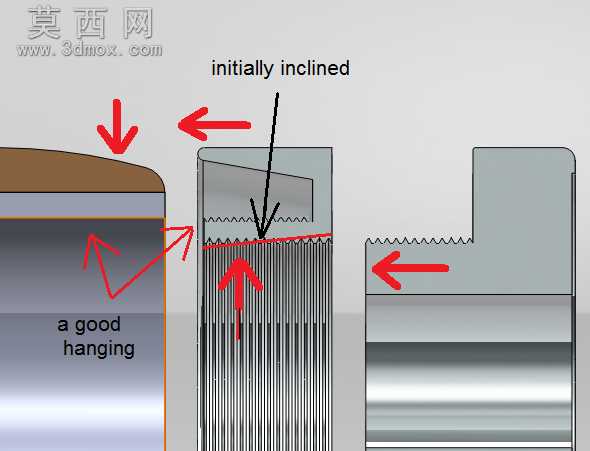

本作品为自行车车把端部的附件结构三维设计，采用剖面剖切的展示方式清晰呈现内部装配关系，建模过程中严格遵循机械装配的公差配合逻辑，对各零件的衔接部位做了精准的尺寸约束。整体结构以金属材质为主体框架，建模时对金属件的切削纹理、螺纹牙型做了精细化还原，外侧包裹的橡胶握把部分采用哑光棕褐色材质渲染，还原日常自行车把套的触感与视觉特征，端部的绿色密封端塞采用半硬质橡塑材质参数设置，通过不同材质的粗糙度、反光度参数区分，让各零件的材质属性一目了然。结构设计上采用螺纹旋紧的胀紧方案，当端部锁紧件旋转进给时，内侧的楔形胀块会向外撑开，与车把金属管壁紧密贴合，实现附件在车把管内的无松动固定，无需额外焊接或粘接固定，既方便安装拆卸，也不会对车把管壁造成损伤。设计思路围绕轻量化与可靠性平衡展开，在保证锁紧强度足够应对日常骑行颠簸震动的前提下，尽可能削减零件的冗余壁厚，整体结构零件数量少，装配逻辑简单，普通用户无需专业工具即可完成安装更换。渲染阶段采用深色纯色背景突出模型主体，通过定向打光让金属零件的棱边、螺纹结构产生清晰的明暗交界，剖面的剖切边界做了平滑处理，既完整展示内部的胀紧配合结构，也保留了外部握把与端盖的完整外观形态，让观看者可以同时理解产品的外部造型与内部工作原理，各零件之间的装配间隙做了符合实际生产的预留，避免出现建模干涉问题，螺纹部分采用真实牙型建模而非贴图模拟，可直接用于后续的工程图导出与样件试制验证。
