环形闭合螺旋圆弹簧结构设计

　　做了十几年机械结构设计，碰到过不少需要环形弹性元件的工况，这次的圆弹簧结构，最早是为了解决环形密封面的持续压紧需求做的——之前用分段直弹簧拼接环形压紧结构，总出现接头处弹力不均、局部压不实密封件导致渗漏的问题，反复改了三次拼接方案都没彻底解决，最后才确定做整圈一体的环形螺旋圆弹簧。

　　先说实际应用场景，这类环形圆弹簧最常用在轴向尺寸受限的环形密封结构里，比如管道快接接头的密封槽内、旋转轴的端面密封组件、圆形舱门的压紧密封结构，还有一些需要周向均匀弹力的环形定位、缓冲场景，比如小型旋转设备的轴向预紧、圆形盖板的减震支撑，都能用到这类结构。和普通直弹簧弯成环形的做法不同，整圈卷制的环形弹簧不存在拼接接头，整个圆周上的弹簧刚度一致性更好，不会出现局部弹力突变的问题，能保证整个环形接触面上的压力均匀分布，避免局部压力不足导致的密封失效、定位偏移问题。

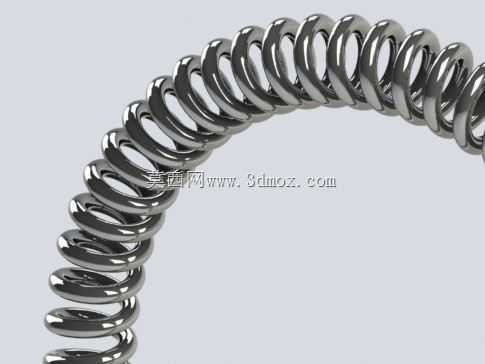

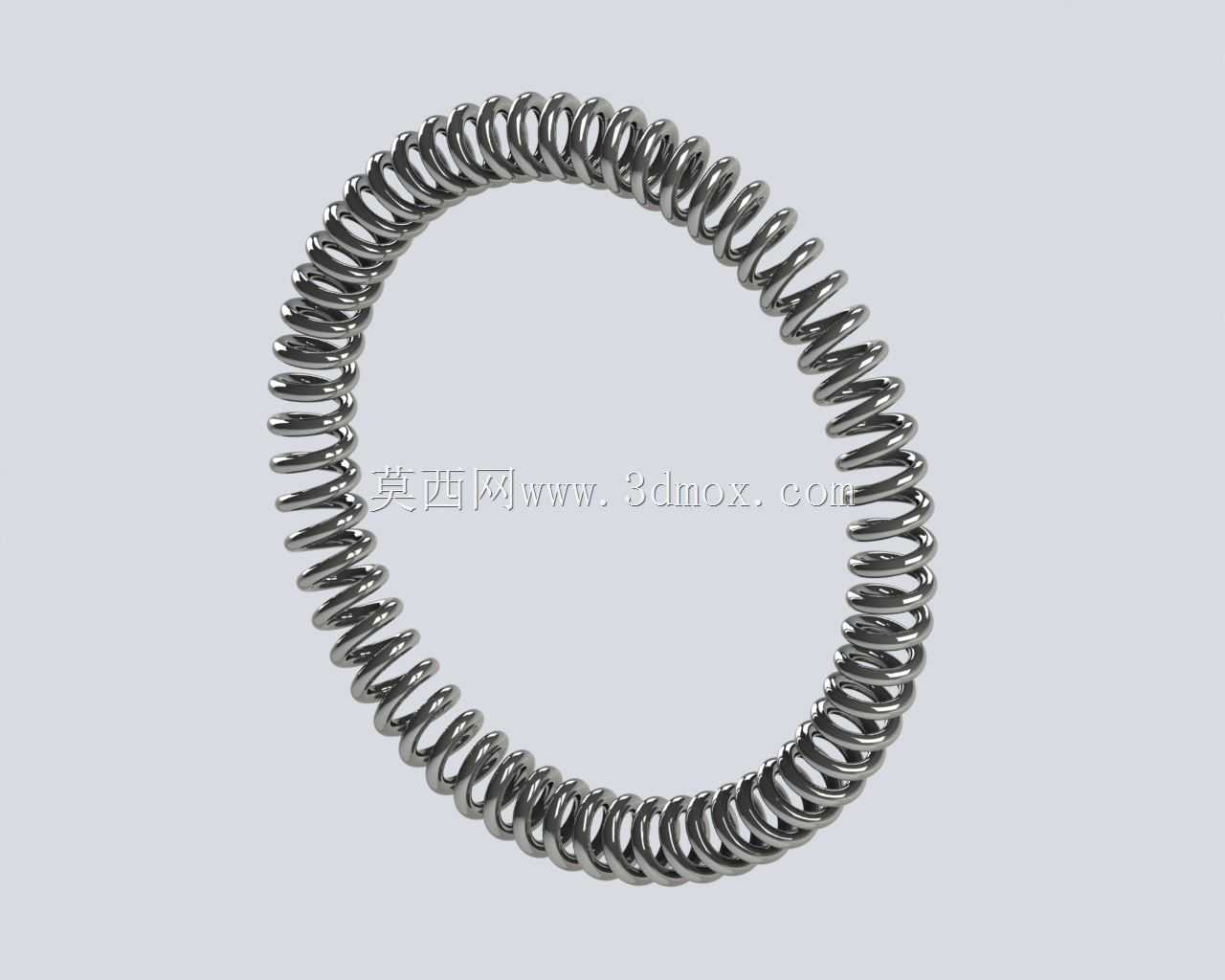

　　从功能特性来说，这个弹簧采用等节距螺旋结构，簧丝截面为标准圆形，整个弹簧成型为闭合正环形，受力时每个簧圈的变形量均匀，能提供稳定的周向均布轴向弹力。和普通圆柱螺旋弹簧不同，环形弹簧的簧圈在环形曲率的影响下，受力时除了常规的扭转剪切应力，还会附加环形弯曲带来的应力，所以设计时特意调整了节距和簧丝直径的比例，避免曲率过大位置出现应力集中，保证弹簧的疲劳寿命满足反复伸缩的使用需求。弹簧的两端做了并紧磨平处理？不对，整圈环形弹簧没有传统直弹簧的两端头，整个弹簧是连续螺旋卷制成闭合环，所以在卷制时就控制了首尾衔接位置的节距，保证衔接处和其余位置的簧丝间隙一致，不会出现局部卡滞或者弹力突变的情况。

　　设计思路上，一开始是先根据安装槽的尺寸确定弹簧的中径，也就是环形弹簧的中心轨迹圆直径，这个尺寸必须和安装槽的中心圆完全匹配，不然装入后弹簧会在槽内扭曲，导致弹力不均。然后根据需要的总压紧力，计算单圈簧丝的刚度，再结合环形曲率带来的刚度修正系数，确定簧丝直径和有效圈数——这里要注意，环形弹簧的有效圈数是整圈连续的，不能像直弹簧那样留支撑圈，所以节距的选择要兼顾弹力大小和并紧高度，保证弹簧被压到并紧状态时，高度刚好满足安装槽的深度要求，不会出现压并后仍高于密封面导致密封件压不实的情况。另外簧丝的旋向选择也有讲究，如果是用在有相对旋转的工况里，要考虑旋转方向对弹簧的影响，避免旋转时弹簧被带动扭转导致节距变化，一般如果没有特殊旋转方向要求，会采用左右旋对称？不对，单根弹簧卷制的话旋向是固定的，所以设计时会根据工况的旋转方向匹配旋向，降低弹簧工作时的附加扭转应力。

　　外形尺寸与安装边界方面，这类弹簧的安装必须配合截面为矩形的环形安装槽，槽的宽度要比弹簧的外径大0.5到1毫米，给弹簧受压变形时的径向膨胀留余量，避免弹簧被槽壁卡滞导致弹力无法正常释放；槽的深度要比弹簧的自由高度小1到3毫米，具体数值根据需要的预紧力调整，保证装配后弹簧就有一定的预压缩量，不会在槽内晃动。弹簧的自由高度不能过高，不然装配时容易出现弹簧弹出槽位的问题，也不能过低，不然预压缩量不足，提供的压紧力达不到设计要求。另外安装时要注意弹簧不能有扭曲，整个弹簧要平顺放在槽内，每个位置的簧圈都要自然贴合槽底，不能有局部翘起的情况，不然会导致局部压力过大，加速簧丝的疲劳失效。

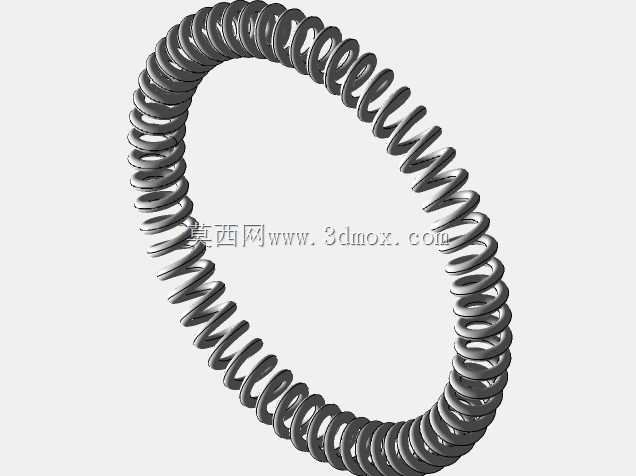

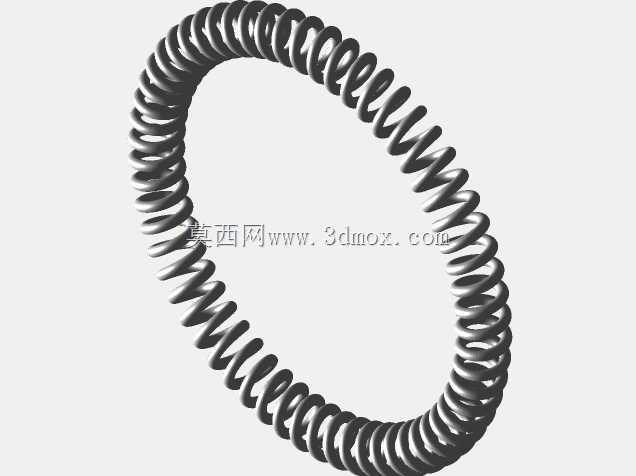

　　实际使用中，这类整圈环形圆弹簧比拼接弹簧的可靠性高很多，之前在快接接头的测试里，拼接弹簧的样品在1000次插拔循环后就出现了接头位置簧丝错位、密封渗漏的问题，而整圈设计的弹簧经过5000次循环测试，弹力衰减率还不到5%，密封面全程没有出现渗漏情况。另外在一些需要缓冲的环形接触场景，比如圆形设备端盖的减震，这个弹簧能均匀吸收周向的冲击载荷，不会出现局部缓冲不足导致端盖变形的问题。设计建模的时候，要注意螺旋线的生成方式，不能直接用普通圆柱螺旋线然后弯曲成环，那样会导致环形内侧的节距变小、外侧节距变大，受力时内侧簧圈容易提前并紧，正确的做法是沿着环形中心轨迹生成变螺距的螺旋线，保证环形内外侧的簧丝间隙均匀，每个簧圈的受力状态一致，这样做出来的模型导入有限元分析时，应力分布才会和实际工况匹配，不会出现仿真结果和实际测试偏差过大的问题。另外建模时还要注意簧丝之间的最小间隙，保证弹簧压缩到工作行程时，簧丝之间不会发生碰擦，避免工作时出现异响和簧丝磨损。
