手柄式卫生级快装蝶阀结构设计

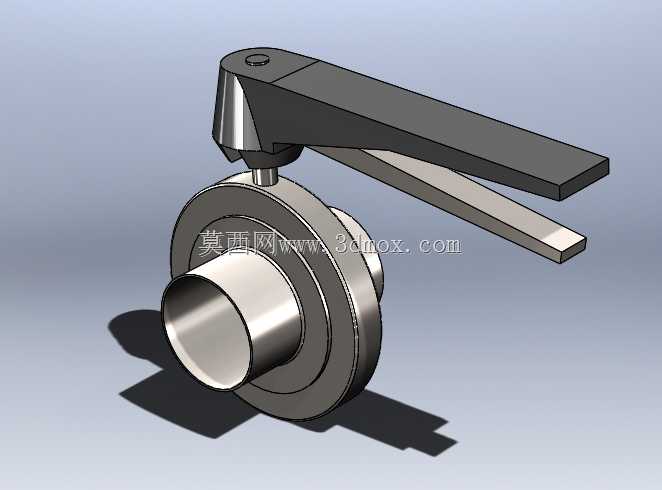

　　这款手动蝶阀的结构设计，首先要匹配洁净流体管路的安装需求，常见于食品加工、生物医药、日化生产的物料输送管路中，承担管路通断、流量调节的核心作用，相比同通径的截止阀、球阀，蝶阀的结构长度更短，安装占用的管路轴向空间更小，在排布紧凑的洁净车间管路中优势明显。从实际使用场景来看，这类带扳动手柄的蝶阀，多用于不需要频繁调节、操作位置便于人员触及的管路节点，比如罐体出料口、管路分支节点、设备进出液端，操作人员扳动手柄即可在0-90度范围内切换阀位，手柄自带的定位结构可以在阀瓣全开、全关位置锁定，避免管路内流体压力波动导致阀瓣自行移位，引发通断状态误变。

　　设计过程中首先要考虑密封可靠性，阀瓣与阀体密封面的配合公差需要严格控制，过大会导致密封面压合不足出现内漏，过小则会增大操作扭矩，长期开关会加速密封件磨损，缩短维护周期。这款蝶阀采用的是快装卡箍连接端，两端的接头尺寸匹配标准卫生级卡箍的安装要求，安装时不需要焊接法兰，也不需要加工螺纹，只需要将管路端的快装接头与阀门端对齐，套上密封垫后卡紧卡箍即可完成安装，大幅降低洁净管路的安装施工难度，也便于后期拆卸清洗、更换密封件，符合卫生级管路定期拆洗消杀的使用要求。

　　从安装边界来看，这款蝶阀的径向尺寸主要由阀体通径决定，操作手柄在全开状态下沿管路轴向延伸，全关状态下垂直于管路轴向，设计管路排布时需要预留足够的手柄操作空间，避免手柄被周边管路、设备构件遮挡，导致无法完成全开全关操作。阀杆与阀体的配合部位采用多级密封结构，既可以避免管路内的流体从阀杆位置外漏，也可以阻止外部环境的灰尘、杂质进入管路内部，满足洁净输送的卫生要求。

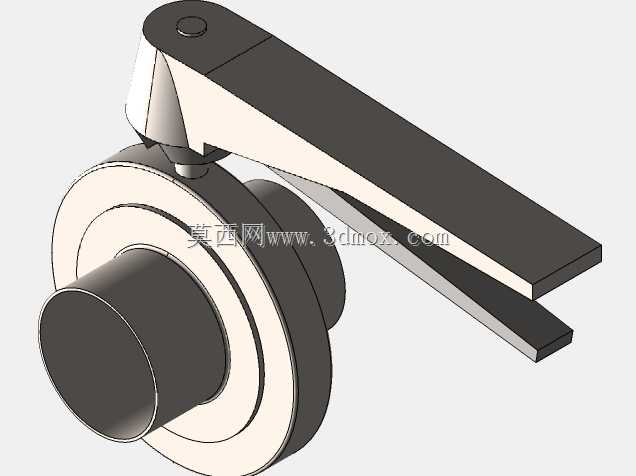

　　结构设计上，手柄采用杠杆式结构，力臂长度经过匹配计算，操作人员只需要施加较小的力就可以克服密封面摩擦力、流体对阀瓣的阻力，完成阀位切换，不需要额外加装助力机构。阀瓣采用流线型结构，全开状态下对管路内流体的阻力极小，不会造成明显的压力损失，也不容易在阀瓣位置残留物料，避免长期使用后物料积存变质污染输送介质。阀体的过流面全部做圆弧过渡处理，没有卫生死角，消杀时清洗液可以完全冲刷到所有过流表面，不会残留清洗盲区。

　　在实际选型适配时，需要根据管路的输送介质特性、工作压力、工作温度匹配对应的密封件材质，输送常温饮用水、纯化水可以采用常规硅胶密封，输送带一定腐蚀性的清洗液、药液则需要更换氟橡胶类密封件，阀体与阀瓣采用不锈钢材质加工，表面抛光处理后粗糙度满足卫生级要求，不会与输送介质发生反应，也不会析出杂质影响物料品质。阀杆与阀瓣的连接采用防松结构，避免长期开关操作后连接部位松动，导致阀瓣转动角度与手柄指示位置出现偏差，引发阀位判断失误。这款蝶阀的结构没有复杂的传动构件，整体零件数量少，日常维护只需要定期检查密封件磨损情况、手柄定位结构的可靠性即可，维护成本远低于同通径的气动、电动控制阀，在中小规模的洁净生产管路中应用十分广泛。
