工业传动用氧化处理钢制链轮结构

　　链轮作为链传动系统的核心啮合部件，广泛应用于各类需要精准动力传递、对传动比稳定性有要求的工业场景中，从轻工业的输送线、自动化装配设备，到重型工程机械的动力传输单元，再到特种装备的进给机构，都能见到这类零件的应用。和带传动相比，链轮搭配链条的传动形式不存在打滑问题，平均传动比精准，传动效率更高，能在低速重载、多粉尘、有一定油污的恶劣工况下保持稳定工作状态，同时安装调试的容错空间相比齿轮传动更大，对轴系的平行度公差要求相对宽松，适合长距离的动力传递布局。

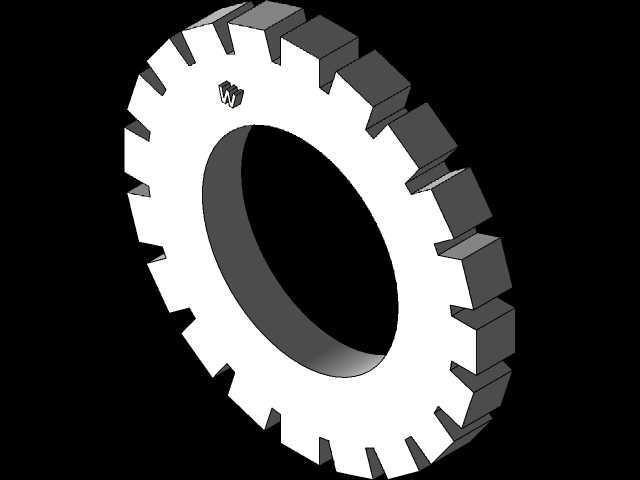

　　这款链轮在设计阶段首先明确了啮合匹配的链条规格，齿形轮廓严格按照对应链条的节距、滚子直径参数推导，保证轮齿和链条滚子啮合时能顺畅进入与退出，不会出现卡滞、咬链的异常情况。齿部的工作侧面做了适配的轮廓修形，避免啮合过程中出现应力集中，减少长期运行后的齿面磨损量。整体采用轮辐式一体化结构，中心设置通孔作为安装基准孔，可直接套装在对应直径的传动轴上，通过键连接传递扭矩，省去了额外的轮毂拼接结构，在保证结构强度的前提下控制了零件整体重量，降低了传动系统的转动惯量，减少启停阶段的惯性冲击。

　　零件表面做了氧化处理，也就是常说的发蓝发黑工艺，在钢制零件表面形成一层致密的氧化膜，隔绝基体材料和外界水汽、腐蚀性介质的接触，提升零件的防锈能力，同时氧化处理不会带来明显的镀层厚度增加，不会影响齿形的尺寸精度，也不会改变零件的装配公差，非常适合这类有配合精度要求的传动零件。齿部的数量经过传动比核算确定，每一个轮齿的齿厚、齿高参数都经过强度校核，能承受额定工况下的链条冲击载荷，不会出现断齿、塑性变形的失效问题。

　　从安装边界来看，这款链轮的轴向厚度控制在合理范围内，安装时不需要占用过多的轴系轴向空间，相邻的轴承、轴套等零件有充足的布置位置；外圆直径根据齿顶圆尺寸确定，设计时预留了和周边护罩、机架结构的安全间隙，避免运行过程中轮齿和周边结构发生剐蹭。中心安装孔的公差按照过渡配合选取，既能保证装配后和轴的同轴度，也方便后期维护时的拆卸更换。键槽的位置和尺寸匹配标准平键规格，扭矩传递过程中键的受力均匀，不会出现偏载压溃的问题。

　　在实际设备运行过程中，链轮的齿面会和链条滚子持续接触，除了表面氧化层的基础防护，日常运维中配合定期的润滑保养，能大幅降低齿面的磨损速率，延长整套传动系统的使用寿命。设计时还考虑了链轮的动平衡特性，轮齿沿圆周方向均匀分布，整体结构对称，在额定转速范围内运行不会产生明显的离心振动，能保证传动过程的平稳性，降低设备运行的噪音水平。和同规格的铸造链轮相比，这款机加工成型的链轮尺寸精度更高，齿形一致性更好，啮合过程中的冲击更小，适合对传动平稳性有一定要求的中高速传动场景。
