带夹装支座的铰接式机械支撑构件

　　这类带夹装支座的铰接支撑构件，在轻工自动化输送线、小型工装夹具台架、非标检测设备的可调支撑单元中应用十分普遍，核心作用是为需要小范围角度调整的轴类、杆类执行部件提供稳定的承载支点，同时兼顾安装后的位置微调需求。从实际工况来看，这类构件通常承受径向载荷与小幅的交变弯矩，常见的应用场景比如包装生产线的导向杆支撑、小型装配工位的挡停臂铰接座、电子设备生产线的传感器安装支架，都能见到同结构原理的零件身影，区别仅在于尺寸比例与安装孔位的适配调整。

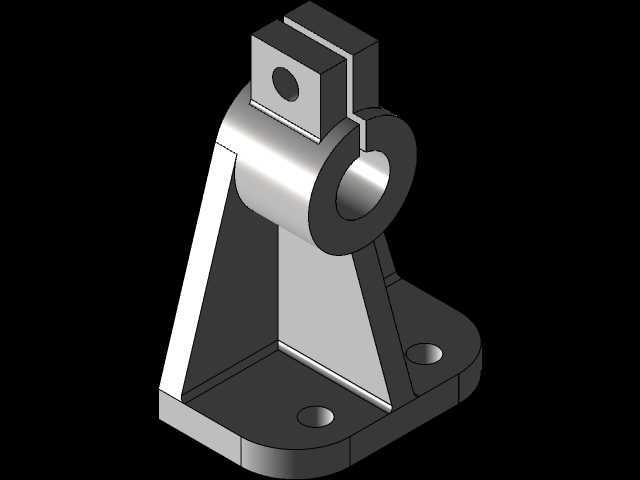

　　从功能特性上拆解，该构件分为三个核心功能段：底部的安装底座、中部的三角加强支撑段、上部的铰接筒与夹装台。底部采用带圆角的矩形安装板，设置两个沉头安装孔，安装时可通过内六角螺栓将整个构件固定在设备型材台面或钢板基座上，沉孔设计能够保证螺栓头不突出底座平面，避免安装后出现干涉，同时两个孔的跨距经过匹配常规铝型材的槽距设计，能够直接适配40系列、50系列工业铝型材的安装需求，不需要额外加工转接板。中部的支撑结构采用斜置加强筋与侧立板结合的形式，相比实心支撑结构能够在保证整体刚性的前提下降低零件自重，同时筋板的走向完全顺着载荷传递路径布置，从上部铰接筒的载荷受力点直接延伸到底座安装孔的受力支撑位置，能够有效避免长期受载后支撑段出现形变，在常规的轻载工况下，采用6061铝合金加工或普通碳钢焊接后做喷塑处理，即可满足3年以上的无故障使用需求。

　　上部的结构分为两个功能部分，中间的横向贯通铰接筒用于穿装铰接轴，筒体内孔可根据需求配套铜套或直线轴承，实现铰接部件的顺畅转动，筒体上方开设的窄缝是夹装结构的核心，当需要固定铰接轴的转动角度时，只需锁紧上方夹装台的连接螺栓，即可通过窄缝的形变抱紧铰接轴，实现角度位置的快速锁止，不需要额外增加抱箍类零件，大幅简化了配套结构的设计。上方的夹装台除了锁紧铰接筒的作用外，其顶面的平面与安装孔还可用于固定小型限位块、行程开关等附属零件，拓展了构件的使用场景。

　　在设计思路上，这类零件优先遵循功能集成化的原则，将安装固定、铰接支撑、角度锁止、附件安装四个功能整合在单一零件上，减少装配环节的零件数量，降低装配累积误差。建模过程中需要重点关注几个尺寸边界：首先是底座的安装孔中心距，必须匹配常用的安装基准，否则会出现现场无法安装的问题；其次是铰接筒的内孔与夹装窄缝的尺寸比例，窄缝宽度通常取筒体壁厚的1/4到1/3，过宽会导致锁紧时筒体形变过大影响内孔圆度，过窄则无法提供足够的抱紧力；另外上部夹装台的螺栓孔中心需要与铰接筒中心保持足够的距离，保证锁紧时的力矩能够有效传递到窄缝位置，避免出现锁止失效的问题。

　　从加工适配性来看，该零件的结构没有复杂的曲面特征，所有特征都可以通过常规的铣削、钻削工序完成，不需要特殊的刀具或工装，对于建模初学者来说，练习这类零件能够熟练掌握拉伸、切除、筋特征、圆角特征的综合运用，同时能够理解机械结构中载荷传递、功能集成的设计逻辑，避免建模过程中出现脱离实际加工与使用需求的特征设计。在实际选型替换时，只需要根据实际承载的载荷大小调整铰接筒的直径、支撑筋的厚度以及底座的安装孔尺寸，即可快速衍生出适配不同工况的同系列零件，不需要重新进行整体结构的设计，能够大幅缩短非标设计的周期。
