带键槽轴孔方形安装座机械构件

　　在常规工业传动系统的布局里，这类带双侧轴孔的方形安装构件，往往承担着轴系径向支撑与跨距定位的核心作用，区别于标准剖分式轴承座的通用适配性，该构件采用一体化块式结构设计，主体安装基面为规整方形平面，能够直接贴合设备的安装立板或者机架侧壁完成固定，不需要额外加工适配的弧形安装面，对于小空间内的紧凑型传动布局适配性更强。从实际应用场景来看，这类构件常出现在小型输送线的从动辊端支撑、精密工装夹具的转轴定位、小型实验设备的传动换向节点位置，尤其是在安装空间轴向尺寸受限、径向载荷分布偏向单侧的工况下，一体化的块式结构能够比拼接式支撑座提供更好的结构刚性，减少轴系运转过程中的支撑形变。

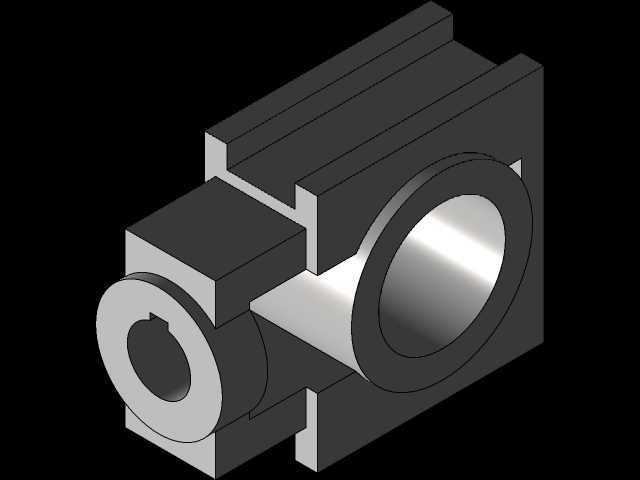

　　从结构功能特性来看，构件一侧为小直径带键槽的轴孔，键槽采用标准平键槽型设计，能够与输入轴端通过平键完成周向固定，传递额定扭矩的同时避免轴与孔之间出现相对转动，孔口位置做了微小的倒角处理，既能够在装配过程中起到导向作用，也能去除机加工产生的锐边毛刺，避免装配时刮伤轴颈表面。另一侧为大直径光滑通孔，孔壁加工精度满足IT7级公差要求，可作为轴承安装位或者穿轴避让位使用，大孔外侧的环形凸台结构，一方面能够增加孔壁的轴向接触长度，提升支撑的稳定性，另一方面也可以作为轴承外圈的轴向定位面，省去额外加装轴用挡圈或者定位套的工序，简化装配流程。构件主体的方形块体上设置有多层阶梯式凸棱结构，这些凸棱并非装饰性结构，而是在不额外增加整体构件重量的前提下，通过增加截面的惯性矩来提升构件的抗弯抗扭性能，尤其是在承受径向偏载的时候，阶梯结构能够分散应力集中点，避免安装孔根部出现应力断裂的问题。

　　从设计思路层面分析，该构件在建模阶段就充分考虑了CAD绘制的便捷性，所有特征均采用拉伸、切除、倒角等基础建模命令即可完成，没有复杂的曲面或者异形结构，非常适合建模练习者熟悉机械零件从二维工程图到三维模型的转化逻辑，也方便后续加工环节直接导出二维工程图进行工艺编制。外形尺寸方面，整体安装基面的方形轮廓边长控制在常规小型支撑件的尺寸区间内，安装孔位的中心高与常见的20、25系列铝型材安装孔位能够适配，不需要额外设计转接板就可以直接固定在工业铝型材搭建的设备机架上。安装边界上，构件后侧的大平面为安装基准面，平面度公差控制在0.02mm以内，能够保证安装后轴孔的轴线与安装面保持垂直，避免轴系安装后出现别劲、运转卡滞的问题；小直径轴孔伸出端的长度预留了足够的联轴器或者带轮安装空间，不会出现传动件与安装座本体干涉的情况。

　　在实际选型使用过程中，需要注意该构件的支撑载荷上限与轴孔的配合公差选择，当作为轴承座使用时，大孔与轴承外圈的配合建议采用H7/js6的过渡配合，既方便装配拆卸，也能避免外圈在孔内出现跑圈的问题；带键槽的小孔与轴的配合可根据传递扭矩的大小选择H7/k6或者H7/p6的配合等级，键槽的尺寸需要与所选平键的规格严格匹配，保证键的侧面能够均匀承受挤压力。构件的材质可根据使用工况选择，常规工况下采用45号钢调质处理即可满足强度要求，在有耐腐蚀需求的场景下也可以更换为304不锈钢材质，或者在表面做发黑、阳极氧化处理提升防锈能力。这类一体化结构的支撑构件相比标准件的优势在于可以根据实际设备的安装空间灵活调整各部分尺寸，不需要受标准件固定安装孔距、中心高的限制，在非标自动化设备的设计过程中，这类自定义结构的支撑件往往能够解决很多标准件无法适配的空间布局问题，同时因为结构简单，加工成本也相对可控，不需要开模或者采用特殊加工工艺，普通的铣削、钻削工序就可以完成全部加工流程，能够有效缩短非标设备的加工制造周期。
