屋顶悬挂式可伸缩篮球架结构设计

　　这款屋顶安装的可伸缩篮球架，核心应用场景集中在层高充足的室内体育场馆、高校综合训练馆、商业配套运动中心，区别于传统落地式篮球架，它完全不占用地面活动空间，对于需要兼顾篮球、排球、羽毛球等多项目切换使用的综合场馆来说，能最大化释放场地有效使用面积，避免落地支架对场地区划的干扰，也能消除人员运动时碰撞支架的安全隐患。

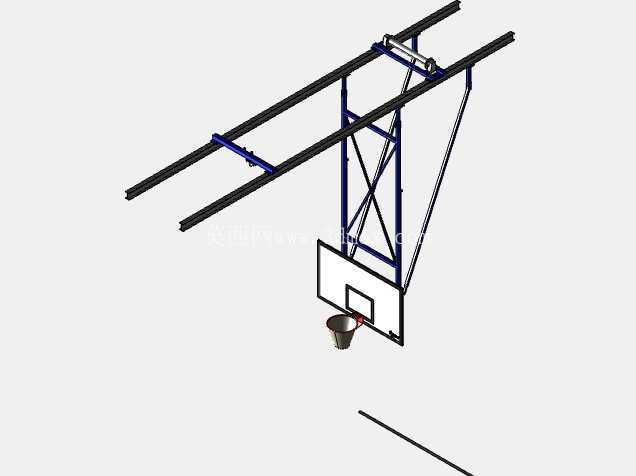

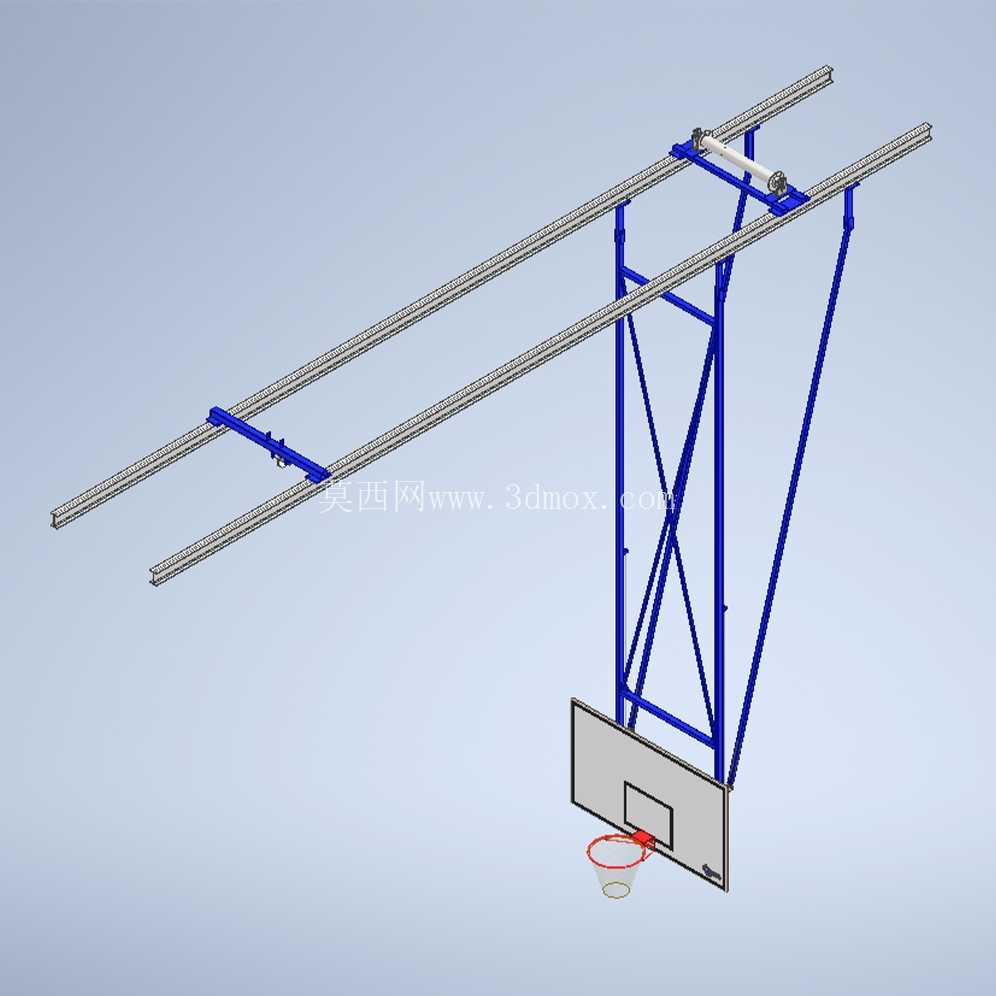

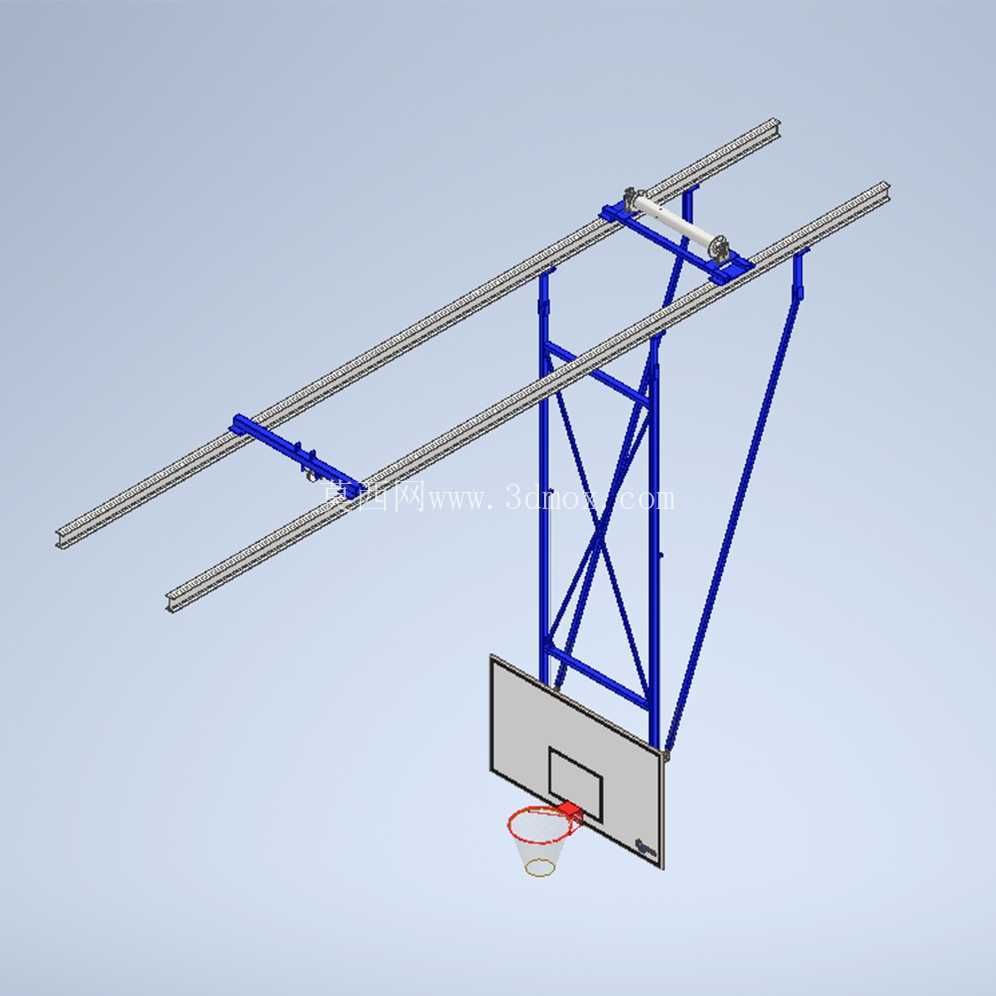

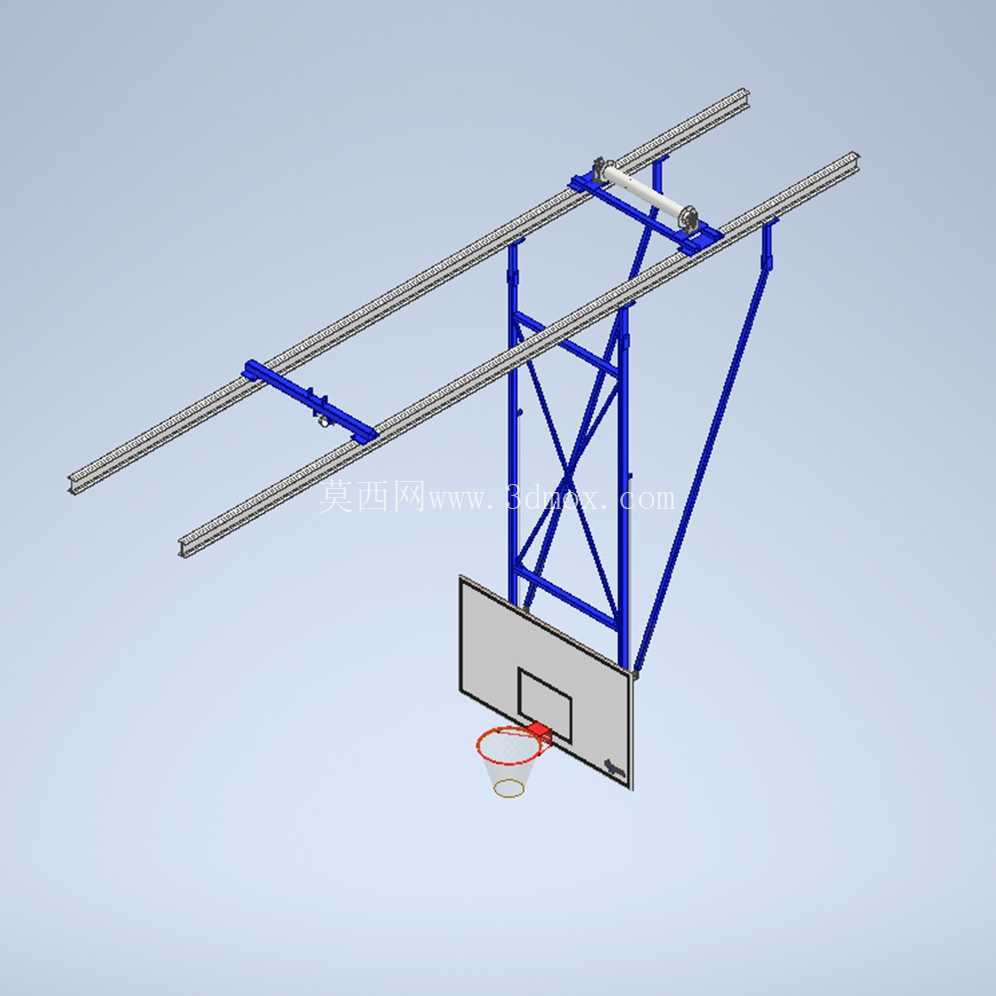

　　从结构设计逻辑来看，整套设备采用顶部双平行导轨作为承载基础，导轨通过膨胀螺栓或焊接预埋件与屋面承重梁刚性连接，所有承重构件均选用大规格矩形钢管焊接成型，主支撑臂采用三角桁架结构，斜向支撑杆件与主竖臂形成稳定的受力三角区，可将篮板、篮筐承受的冲击载荷均匀传递到顶部导轨，避免局部应力集中导致的结构变形。伸缩驱动部分采用直线传动结构，非使用状态下可将整个篮球架沿导轨滑移至场馆边缘区域，完全收回后不会占用场地中部的净空高度，满足其他球类运动的净高要求；使用时可沿导轨滑移至场地标准篮球场地端线位置，通过定位锁止机构固定位置，保证篮筐与端线的距离符合正式比赛的规范要求。

　　在功能特性层面，整套结构的刚性设计是核心考量，篮板采用标准钢化玻璃篮板配套钢制边框，篮筐采用弹性卸力结构，扣篮或投篮冲击时可通过支撑臂的结构形变吸收部分冲击能量，避免长期交变载荷导致的焊缝开裂或导轨变形。顶部导轨的安装需要提前核算屋面梁的承载能力，单组导轨的额定承载需覆盖整套篮球架自重加上运动冲击的动载荷系数，安装时需保证两根导轨的平行度误差控制在每米0.5mm以内，避免伸缩滑移时出现卡滞。安装边界方面，要求场馆屋面承重梁下沿到场地地面的净高不低于7m，预留出篮球架收回后的顶部安装空间，同时保证篮筐安装完成后距离地面的标准高度为3.05m，篮板下沿距离地面高度2.9m，伸出端距离墙面的距离可根据场馆实际场地尺寸调整，常规配置下伸出长度可覆盖从端线向内1.2m的标准安装位置，适配绝大多数标准室内篮球场地的尺寸要求。

　　从结构建模的细节来看，所有管材连接节点均采用满焊工艺设计，焊接位置预留了坡口处理的建模细节，导轨与屋面梁的连接座设计了长条形调节孔，可在安装时微调导轨的水平度与平行度，降低现场安装的对位难度。伸缩滑移部分采用滚轮组嵌入导轨型腔的结构，滚轮采用耐磨尼龙材质，既可以降低滑移时的噪音，也能避免金属滚轮长期摩擦导轨导致的磨损，锁止机构采用插销式定位，在导轨上预设多个定位孔位，可根据不同使用需求调整篮球架的伸出长度，适配青少年训练、业余娱乐、正式比赛等不同场景的位置要求。整套结构的表面处理采用户外级静电喷塑，蓝色的支撑臂涂层可长期耐受场馆内的潮湿环境，避免锈蚀问题，所有连接螺栓均采用8.8级高强度镀锌螺栓，保证连接强度的同时具备防锈能力。不同于壁挂式篮球架对墙面承重的要求，这种屋顶安装的形式不需要依托墙体结构，对于大跨度无内墙的场馆来说适配性更强，也不会对墙面结构造成破坏，尤其适合改造类场馆，不需要对原有墙体进行加固处理，仅需对屋面梁做承载核算即可完成安装。在日常维护层面，导轨位置预留了润滑注油孔，可定期对滚轮和导轨接触面加注润滑脂，降低滑移阻力，所有铰接位置都设计了防尘护套，避免场馆内的灰尘进入铰接缝隙导致的转动卡滞，整体结构的易损件仅为滚轮和篮筐弹簧，维护成本远低于传统落地式篮球架，也不需要定期做地面固定螺栓的紧固检查。
