带散热槽安装耳的发动机端盖结构设计

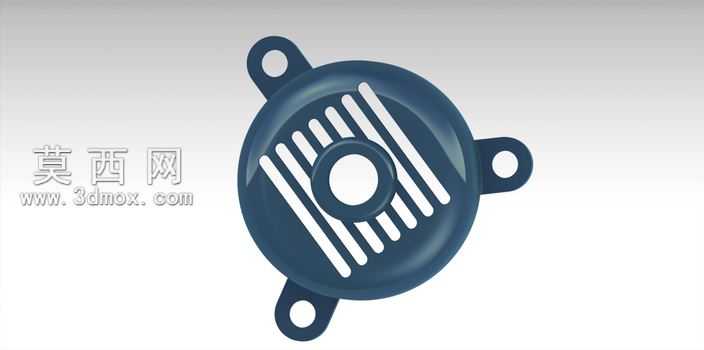

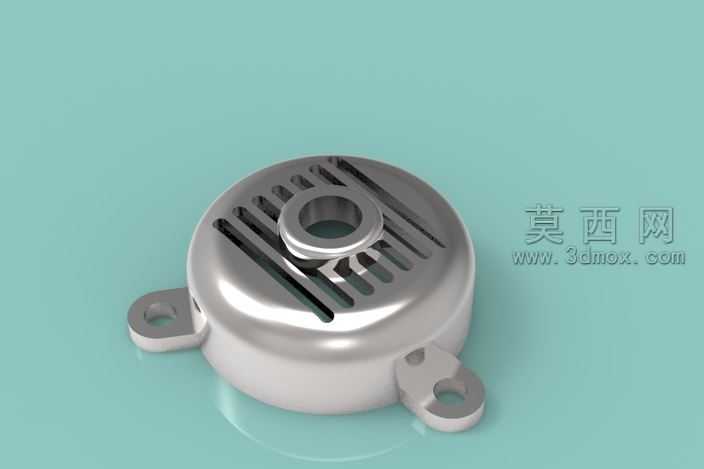

本作品为发动机端盖类零部件的三维设计成果，建模阶段依托三维参数化设计软件完成全流程构建，首先基于发动机端盖的装配定位需求确定整体基准坐标系，以中心轴孔为核心定位基准，先绘制端盖主体的回转截面草图，通过回转特征生成端盖的基础腔体结构，保证主体壁厚均匀一致，适配发动机壳体的装配贴合要求。在主体结构基础上，针对端盖的散热需求，在端盖顶面均匀排布多组长条状通槽结构，建模时通过草图阵列、拉伸切除的方式完成槽体加工，槽体走向沿中心径向发散排布，既保证散热气流的流通路径顺畅，又避免槽体开孔对端盖整体结构强度造成过度削弱。端盖周向均匀布置三个带安装孔的固定耳结构，建模时对安装耳与主体的衔接位置做了圆角过渡处理，消除应力集中隐患，安装孔的孔径与孔位公差严格匹配发动机壳体的固定螺栓规格，保证装配时的同轴度要求。中心位置设计有凸起的轴套定位结构，该结构与端盖主体为一体化建模成型，轴套内孔的尺寸精度适配发动机输出轴的防护需求，凸起高度经过参数化校核，既满足轴端的防护遮挡要求，又不会与发动机内部运转部件产生运动干涉。材质与渲染阶段，为还原金属冲压端盖的真实质感，赋予模型抛光金属材质，调整材质的反射率与粗糙度参数，模拟铝合金冲压件的表面金属光泽，对散热槽的边缘、安装耳的棱边位置做了细微的倒角渲染处理，还原实际机加工后的边缘钝化效果；渲染场景采用纯色浅蓝背景，搭配柔和的环境光与定向补光，清晰呈现端盖的曲面弧度、槽体深度以及安装耳的结构形态，突出零件的结构细节。设计思路上，该端盖兼顾防护、散热、固定三大核心功能，整体结构紧凑无冗余设计，所有特征均服务于实际装配使用需求：主体腔体实现发动机端部的密封防护，顶面散热槽增大端盖与空气的接触面积，提升发动机运转时的热量散发效率，周向安装耳保证端盖与壳体的连接稳固性，中心轴套结构实现轴端的定位防护，各结构之间的衔接过渡均经过结构强度校核，避免在发动机运转振动工况下出现结构开裂、连接松动的问题，整体模型的特征参数可直接适配后续的工程图导出、数控加工编程等生产环节需求。
