V16发动机曲柄活塞连杆组三维结构

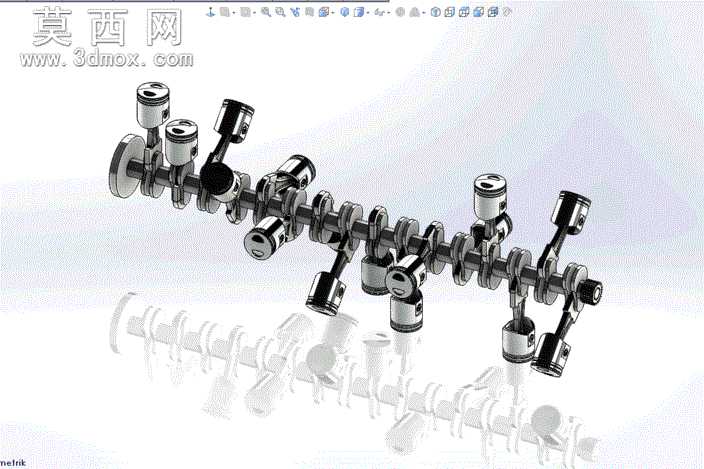

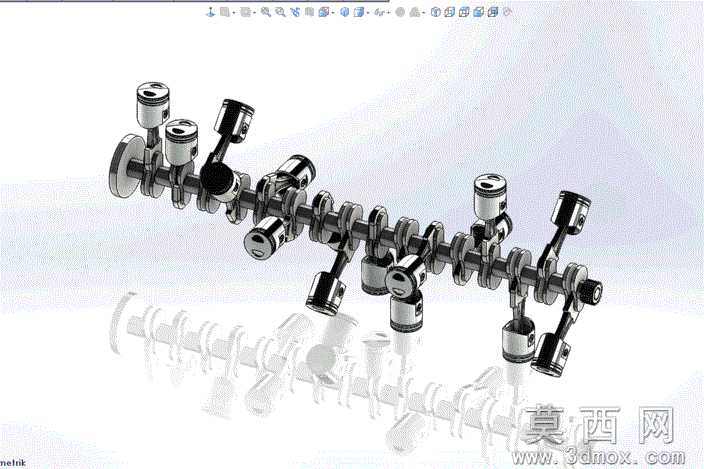

本作品为V型十六缸内燃机核心曲柄活塞连杆组件的三维建模成果，建模过程严格遵循内燃机动力传递的机械原理，完整还原了该类大排量动力核心的装配逻辑与结构细节。建模阶段以实际内燃机曲柄连杆机构的运动干涉校验为核心思路，首先完成整体曲轴的参数化搭建：逐段绘制主轴颈、曲柄销、曲柄臂的三维轮廓，精准控制各曲柄销的相位夹角，匹配V型16缸的点火间隔角度要求，确保十六组活塞连杆组件装配后可实现无卡滞的往复-旋转运动转换。随后完成活塞组件的建模，还原活塞顶部燃烧室凹坑、活塞环槽、活塞销座的细节结构，每处尺寸均匹配对应缸径的设计规范，保证活塞与曲柄销的装配同轴度。连杆部分采用分体式结构建模，区分连杆大头、杆身、连杆小头的结构特征，大头部分还原剖分式连接结构，匹配连杆轴承盖的装配定位特征，杆身采用符合力学性能的变截面设计，还原实际零件的轻量化与强度平衡设计。材质渲染阶段针对不同零件做差异化处理：曲轴、连杆等高强度承载部件赋予金属锻钢材质，调整表面粗糙度参数呈现哑光金属质感，还原机加工表面的细微纹理；活塞部件赋予铝合金材质，呈现轻质金属的细腻表面特征；运动配合面如轴颈、活塞销位置做轻微高光处理，突出精密配合面的加工精度。整体装配采用自上而下的设计思路，先搭建全局运动基准轴，以曲轴主轴颈轴线为全局装配基准，逐组完成连杆与曲柄销、活塞与连杆小头的装配约束，添加同轴、贴合等装配关系，确保各部件的相对位置完全符合机械设计要求。渲染阶段采用半透明投影效果呈现曲轴的运动轨迹轮廓，直观展示多缸曲柄连杆机构的排布规律，通过等轴测视角完整呈现十六组组件沿曲轴轴向的对称排布特征，清晰展现V型气缸夹角下两侧活塞的位置对应关系，既还原了零件的精密结构特征，也直观呈现了该机构将活塞往复直线运动转换为曲轴旋转运动的工作原理，模型结构完整，装配关系准确，可用于内燃机结构教学、动力总成原理演示等场景。
