V型发动机活塞连杆组合结构三维建模

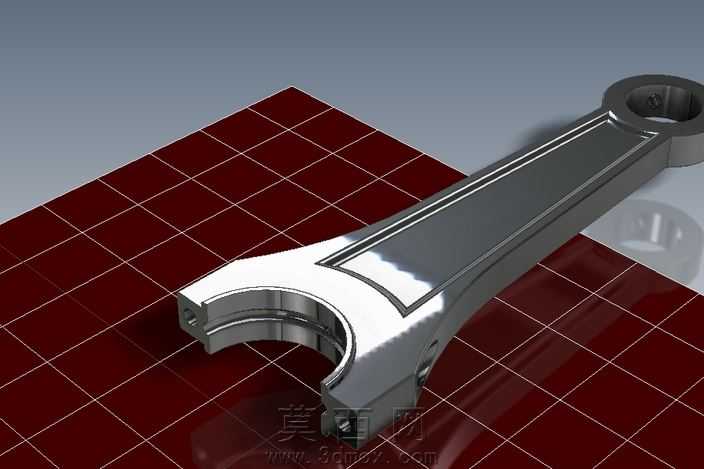

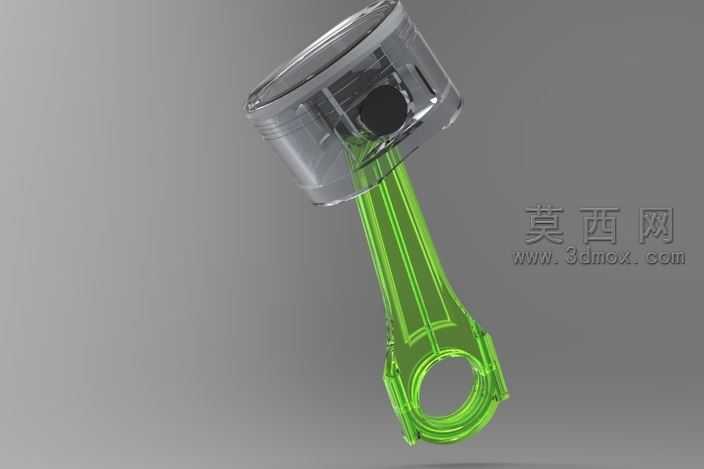

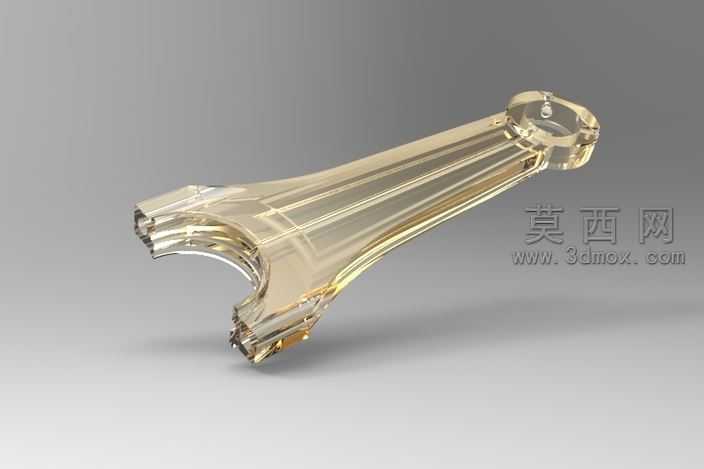

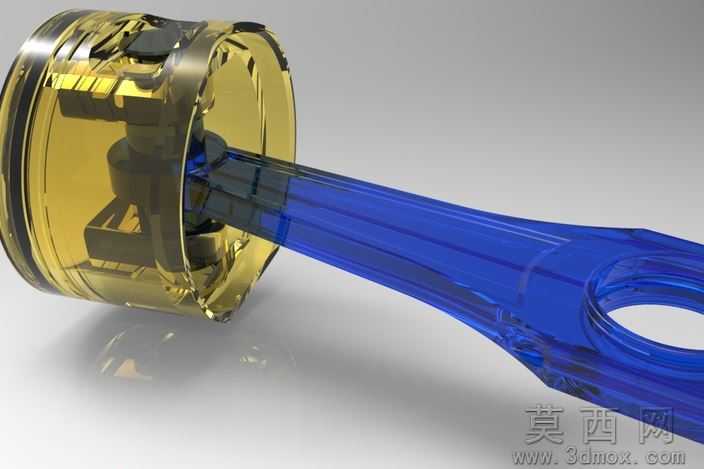

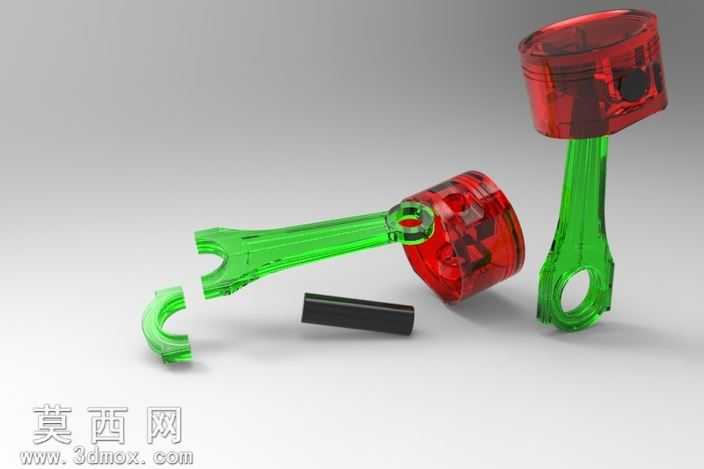

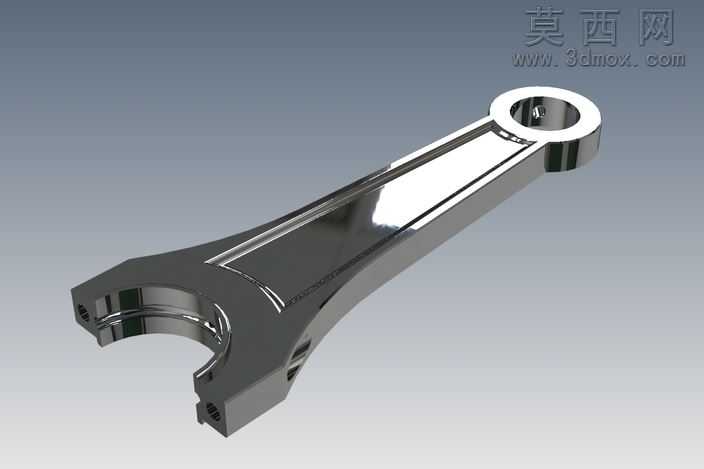

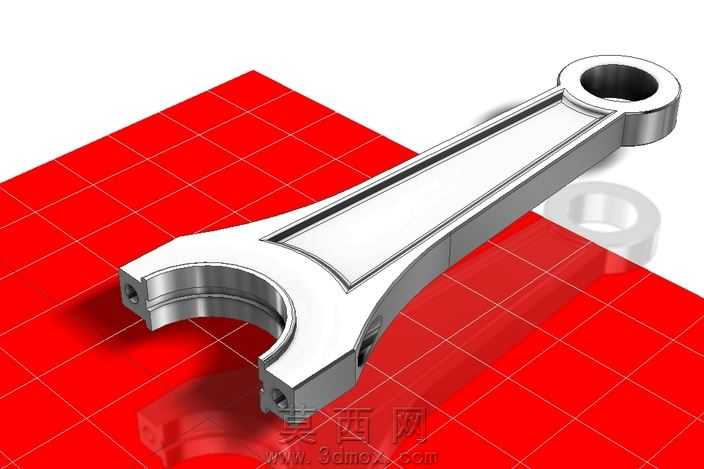

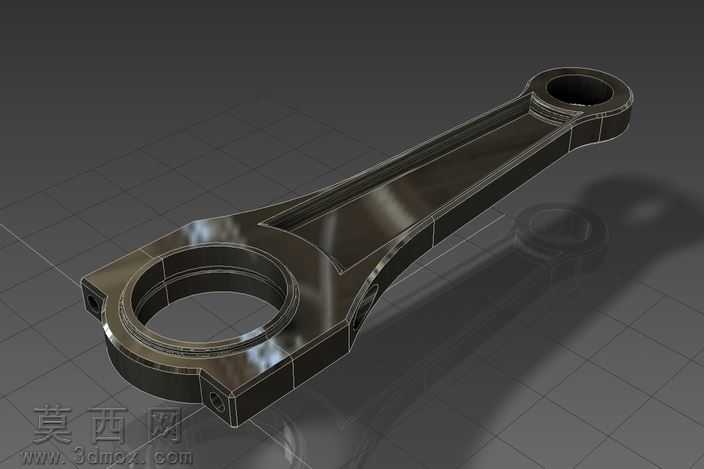

本模型为V型发动机配套的活塞连杆组合结构，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循内燃机零部件的实际设计规范，先以草图绘制活塞的截面轮廓，通过旋转特征生成活塞基体，再依次切割出活塞销座孔、活塞环槽结构，对活塞顶面的燃烧室凹坑做曲面过渡处理，保证曲面曲率连续无棱角，还原真实活塞的流体力学适配结构。连杆部分采用分体式建模思路，先绘制连杆杆身的工字形截面草图，沿两端孔心连线做放样特征生成杆身主体，再分别构建连杆大头、小头的环形结构，对大头的剖分面做精准定位，添加连杆螺栓的安装孔位特征，所有配合面均做倒角、圆角处理，避免应力集中的结构缺陷。材质配置上，活塞部分赋予高硅铝合金材质，调整金属粗糙度参数模拟铸铝件的哑光金属质感，对活塞环槽区域做材质分层，赋予合金铸铁材质匹配活塞环的安装特性；连杆部分赋予调质合金钢材质，添加细微的锻造纹理贴图，还原模锻连杆的表面质感，金属反光度调整为低反光高硬度的视觉效果，贴合零部件的实际材质属性。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮活塞顶面与连杆杆身，突出结构的轮廓层次，辅光源补亮活塞销孔、连杆大头孔的内部暗部，避免细节死黑，添加微弱的环境反射效果，让金属表面呈现自然的环境反光，背景采用渐变浅灰色调，突出主体结构的同时不抢夺视觉焦点。结构设计上，活塞与连杆通过活塞销实现铰接配合，预留了合理的配合间隙，连杆大头的剖分结构完全匹配实际发动机的装配工艺，可直观展示曲柄连杆机构的运动连接关系，杆身的工字形截面在保证结构强度的前提下有效降低零部件重量，符合内燃机零部件轻量化的设计思路，所有特征均保留完整参数，可根据不同排量的发动机设计需求调整活塞直径、连杆长度、孔位直径等核心参数，适配不同机型的改型设计需求，模型的结构比例完全参考量产V6、V8发动机的零部件尺寸，可用于发动机结构教学、运动仿真演示、装配工艺展示等场景。
