相交轴传动用直齿锥齿轮结构设计

　　在各类需要实现相交轴间动力传递的机械结构中，锥齿轮是应用极为广泛的核心传动零件，不同于平行轴传动的圆柱齿轮，这类零件的齿面沿圆锥面分布，能够适配两轴轴线呈一定夹角的传动场景，其中最常见的安装夹角为90度，在差速器、机床分度头、农业机械传动箱、航空传动系统中都能见到这类零件的身影。从实际工况适配角度来看，锥齿轮的设计首先需要匹配安装轴的交角参数，常规90度交角的应用场景下，两个配对锥齿轮的分锥角之和恰好等于90度，设计过程中需要先根据传动比确定两个齿轮的分锥角数值，再依次推导齿顶高、齿根高、齿顶圆直径、安装距等核心参数，避免装配过程中出现齿面啮合间隙过大或干涉卡滞的问题。

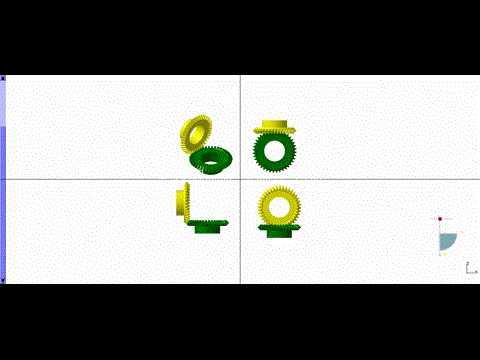

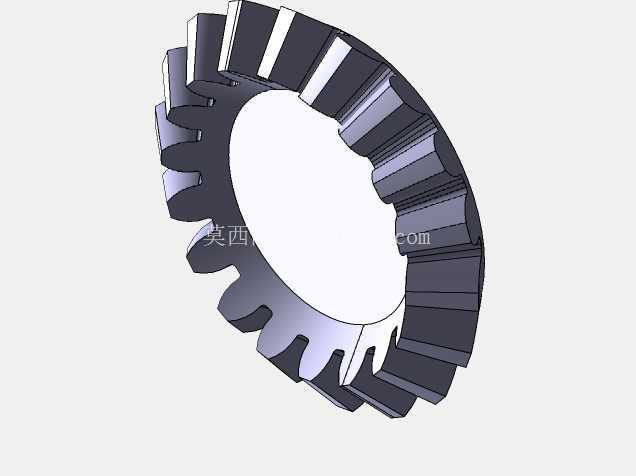

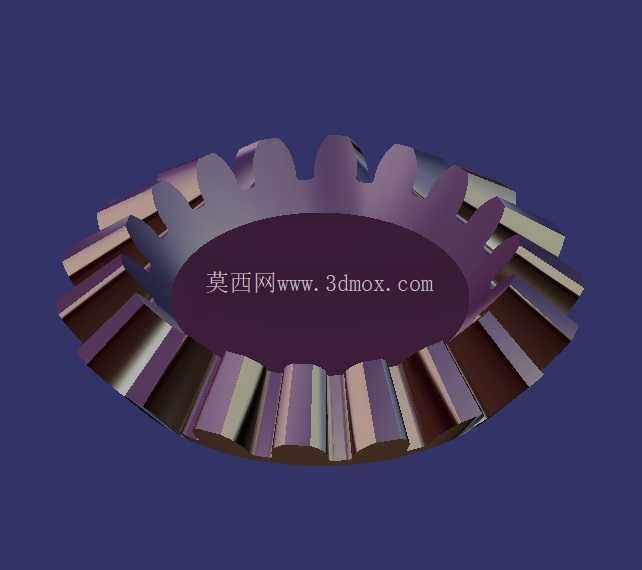

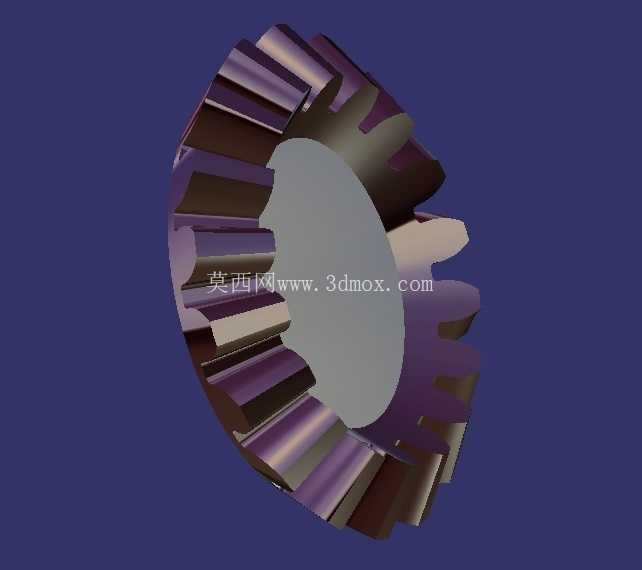

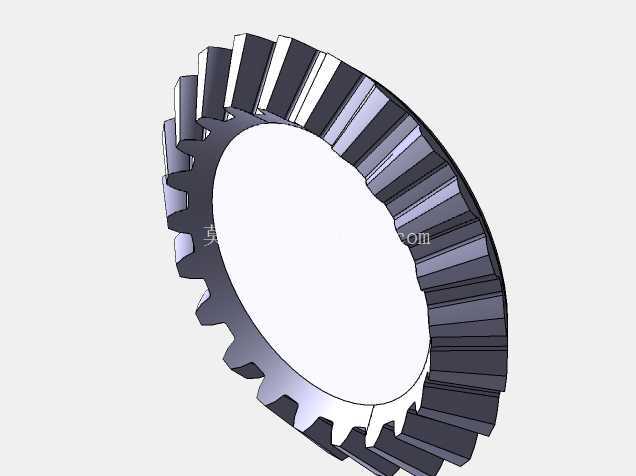

　　这个锥齿轮模型的齿形采用直齿结构，相较于螺旋锥齿轮，直齿锥齿轮的加工难度更低，装配调整的容错空间更大，适合转速不超过1500转每分、载荷冲击较小的传动场景，比如小型输送机的转角传动机构、手动操作的分度装置、小型农机的动力转向模块，这类场景不需要承受过大的轴向载荷，直齿结构的传动效率更高，后期维护更换的成本也更低。从结构细节来看，该锥齿轮的背锥面与分锥面保持垂直，轮齿沿圆锥母线方向均匀分布，齿厚从大端向小端逐渐收窄，这种结构能够保证啮合过程中齿面的接触区域沿齿长方向均匀分布，避免出现大端或小端局部应力集中的问题，设计时需要严格控制轮齿的齿向误差，否则会导致啮合过程中出现偏载，加速齿面磨损，缩短零件的使用寿命。

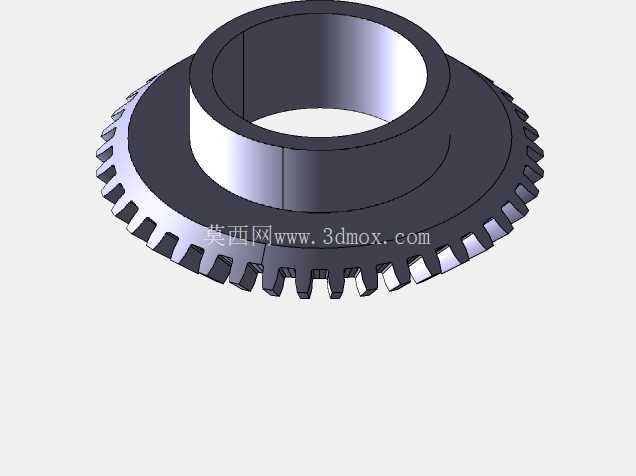

　　安装边界方面，这类锥齿轮通常需要配套对应的锥齿轮轴或者安装轮毂，齿轮内孔的尺寸需要与配合轴的轴径保持过渡配合，通过键槽实现周向固定，同时需要在齿轮背面设计定位轴肩，保证齿轮安装后的轴向位置精度，确保两个配对齿轮的节锥顶点能够重合，这是锥齿轮正常啮合的核心前提，如果安装时节锥顶点出现偏移，会导致齿面接触区域偏移，传动噪音增大，严重时甚至会出现轮齿断裂的故障。在实际选型应用中，需要根据传递的扭矩大小、输入转速、工作环境的润滑条件来确定齿轮的模数和齿面宽度，模数越大，轮齿的抗弯强度越高，能够传递的扭矩越大，但对应的齿轮整体尺寸也会增大，需要匹配安装空间的尺寸限制；齿面宽度通常取大端模数的3到4倍，过宽的齿面会导致加工难度提升，同时容易出现小端齿根过切的问题，过窄的齿面则会降低轮齿的承载能力，无法满足扭矩传递需求。

　　从建模逻辑来看，构建这类锥齿轮模型时，首先需要绘制分锥、顶锥、根锥的基准曲面，通过渐开线方程生成大端的齿形轮廓，再沿圆锥母线方向将齿形轮廓投影到小端对应的截面上，通过放样特征生成单个轮齿的实体，最后通过圆周阵列得到所有轮齿结构，建模过程中需要注意齿根圆角的处理，合理的齿根圆角能够降低应力集中系数，提升轮齿的抗冲击能力，避免在交变载荷作用下出现齿根断裂的问题。在日常设备维护中，这类开式传动的锥齿轮需要定期涂抹润滑脂，减少齿面的磨粒磨损，如果是闭式传动箱内的锥齿轮，则需要采用齿轮油进行飞溅润滑，同时定期检查啮合间隙，当齿面磨损量超过齿厚的15%时，需要及时更换配对齿轮，避免因磨损间隙过大导致传动冲击加剧，影响整套设备的运行精度。
