双斜齿组合式人字齿轮结构设计

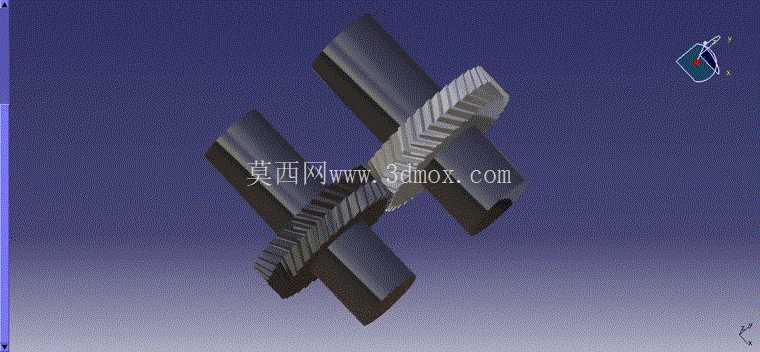

　　在矿山、冶金、船舶主传动这类重载连续作业的工况场景里，轴向窜动一直是单斜齿传动方案绕不开的痛点——单斜齿啮合过程中产生的轴向力，不仅会额外增加轴承的选型负载，还容易在长期交变载荷下造成轴系定位偏移，严重时甚至会引发齿面偏载、点蚀提前失效。人字齿轮的结构逻辑，本质就是用两组旋向相反的斜齿并排排布，让啮合过程中产生的轴向力在齿轮本体内部实现自平衡，不需要额外增设推力轴承来抵消轴向载荷，这一特性让它在大扭矩、低转速的重载传动链路里始终占据不可替代的位置。

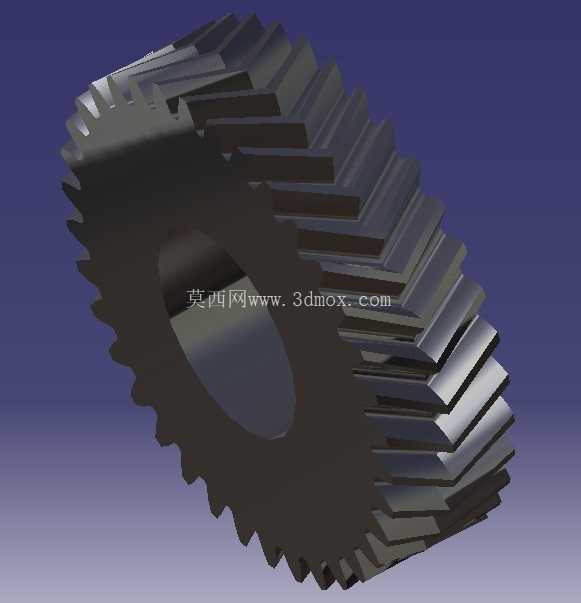

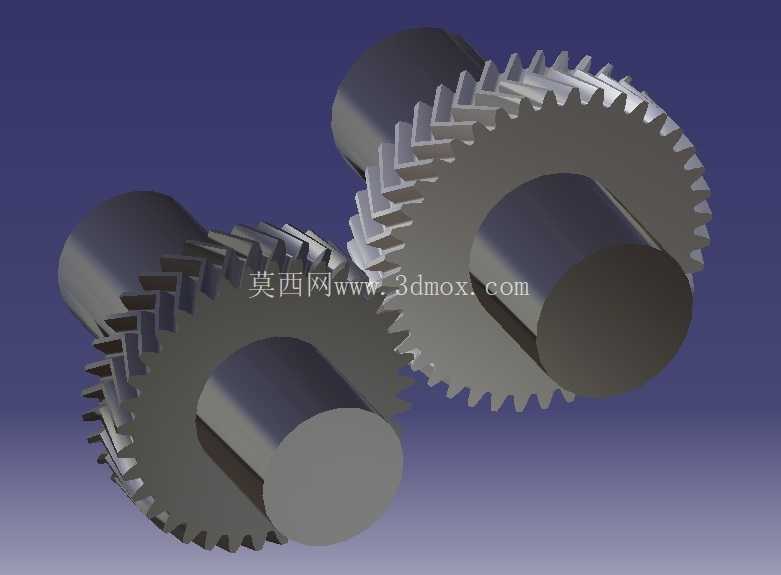

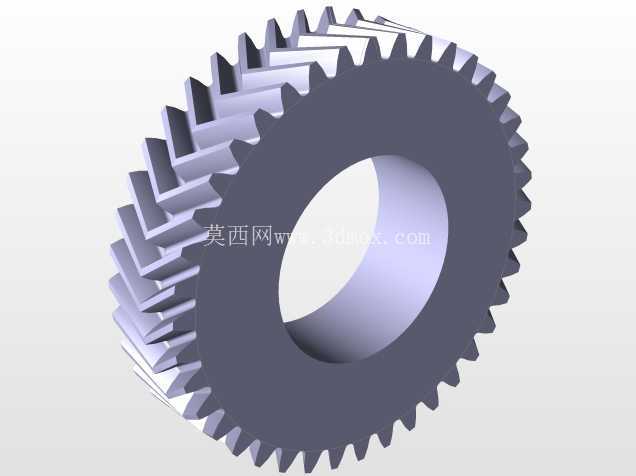

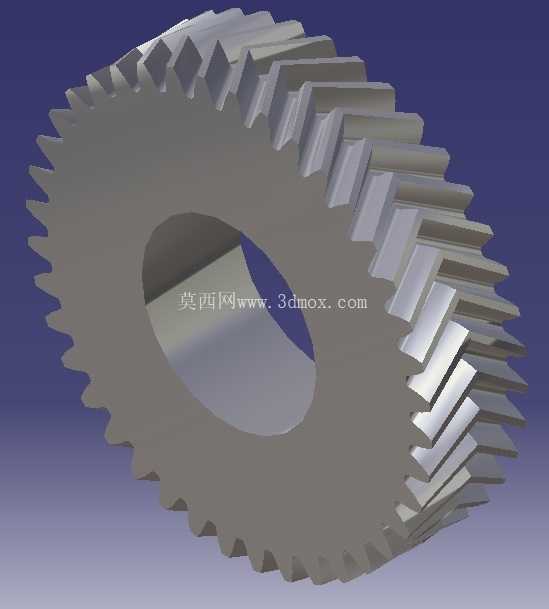

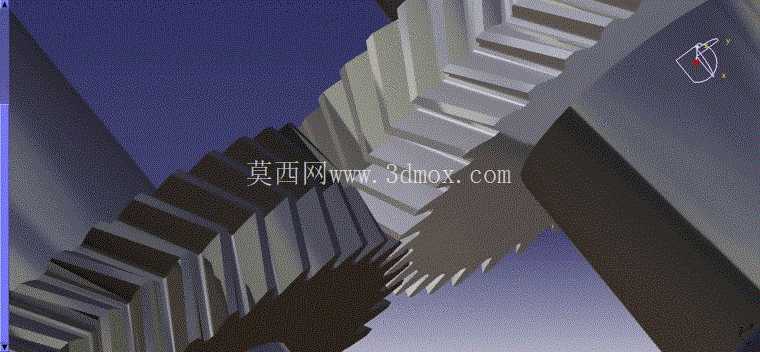

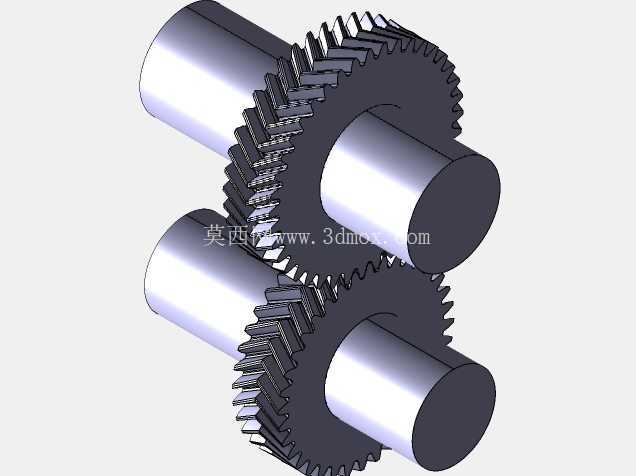

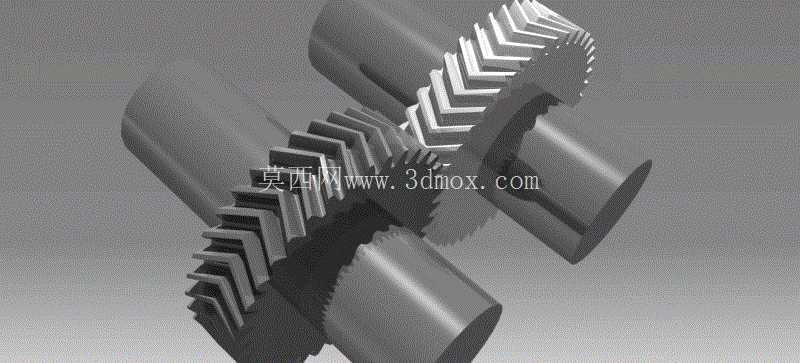

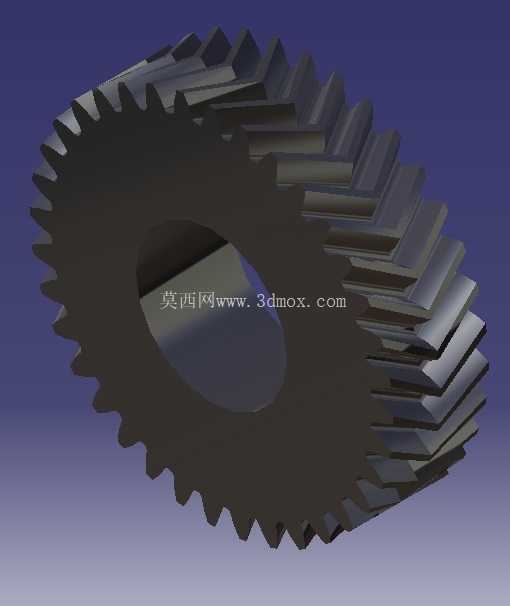

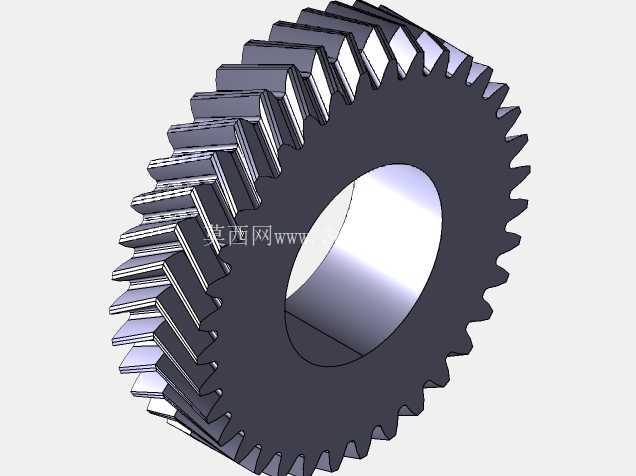

　　从实际传动需求倒推设计逻辑的时候，首先要明确的是，人字齿并非两个斜齿轮面对面的简单拼接，而是同基体上两组螺旋角对称、旋向相反的轮齿连续排布，中间预留的退刀槽宽度要和滚齿、插齿的加工刀具行程匹配，避免加工过程中出现刀具干涉。本次设计的轮齿参数选定法向模数2，齿形角取通用的20度标准值，两侧斜齿的螺旋角分别设置为36度与40度，差异化的螺旋角匹配并非随意设定，而是针对输入输出端不同的扭矩波动特性做的适配——输入端连接电机侧的轮齿螺旋角稍小，能提升高速侧的啮合平稳性，输出端连接负载侧的轮齿螺旋角稍大，能提升齿面接触强度，应对重载冲击。齿向方向做10度的渐开线修形，是考虑到轮齿受载后会产生弹性变形，加上轴系在满载下的微小挠曲，不修形的轮齿在啮合时会出现齿端棱边接触，局部应力集中会大幅缩短齿轮使用寿命，修形后能让轮齿从啮入到啮出的过程中载荷平滑过渡，降低啮合冲击带来的振动与噪声。

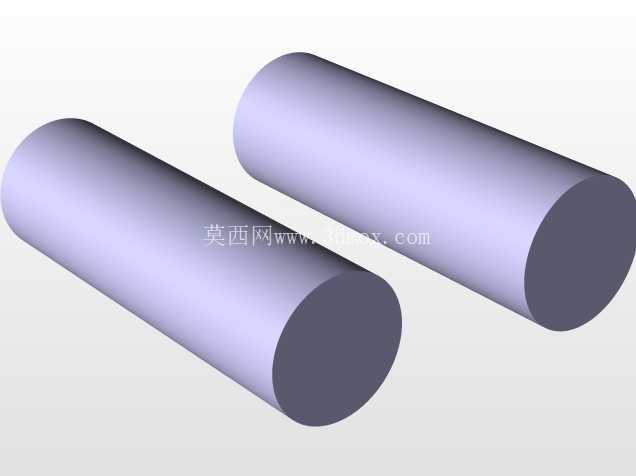

　　从安装边界来看，这类人字齿轮通常采用轴毂过盈配合加平键辅助传动的连接方式，轮毂长度要比配合轴段的长度短2-3mm，保证轴向锁紧时轴肩端面能完全压紧轮毂端面，避免运行过程中出现轴向窜动。齿顶圆的径向跳动公差要控制在IT7级精度范围内，端面跳动公差不超过0.02mm，否则两侧斜齿的啮合错位量会超出设计允许值，打破原本的轴向力平衡状态。齿面粗糙度要求不高于Ra1.6，针对重载工况的使用场景，齿面需做渗碳淬火处理，硬化层深度控制在0.8-1.2mm，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-40，既保证齿面的耐磨性能，又能让芯部具备足够的韧性，承受瞬时冲击载荷不会出现断齿问题。

　　在实际选型适配过程中，还要注意人字齿轮的啮合侧隙控制，不同于直齿轮的侧隙只和中心距偏差、齿厚偏差相关，人字齿的侧隙还要考虑螺旋角偏差带来的影响，装配时要通过压铅法反复测量两侧轮齿的侧隙均匀性，保证两侧斜齿的受力偏差不超过5%，避免出现单侧轮齿过载的情况。日常运维中，这类齿轮通常采用油浴润滑，润滑油的黏度要根据运行线速度选定，线速度低于2m/s时选用中负荷工业齿轮油，注油高度要淹没最低位轮齿的1/3齿高，既保证充分润滑，又不会因为搅油损失过大造成油温异常升高。和普通直齿轮相比，人字齿轮的重合度更大，同时参与啮合的轮齿对数更多，同等模数、齿宽下能传递的扭矩比直齿轮高40%以上，而且运行过程中轴向力几乎为零，能大幅降低轴承的维护成本，非常适合用在球磨机主传动、船舶主机减速箱、轧钢机传动辊道这类对传动稳定性、承载能力要求极高的设备上。设计过程中还要注意退刀槽的结构处理，退刀槽的直径要比齿根圆直径小2-3mm，槽的边缘要做圆角过渡，避免应力集中在槽底位置，在长期交变载荷下出现疲劳裂纹。
