倾斜式光伏板碳钢镀锌支撑安装架

　　这套支撑结构主要服务于分布式光伏电站的组件固定场景，不管是工商业厂房屋顶的平铺阵列、户用光伏的坡面安装，还是离网光伏系统的地面固定需求，都能通过这套结构完成太阳能电池板的可靠承载。实际使用中，结构需要同时承受组件自重、区域风压、积雪荷载以及不同季节的温度形变应力，因此在结构设计阶段就做了多工况的受力校核，避免长期户外使用出现构件变形、连接松动的问题。

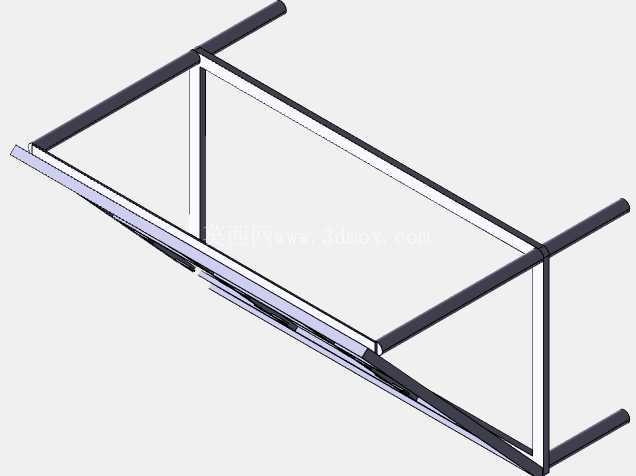

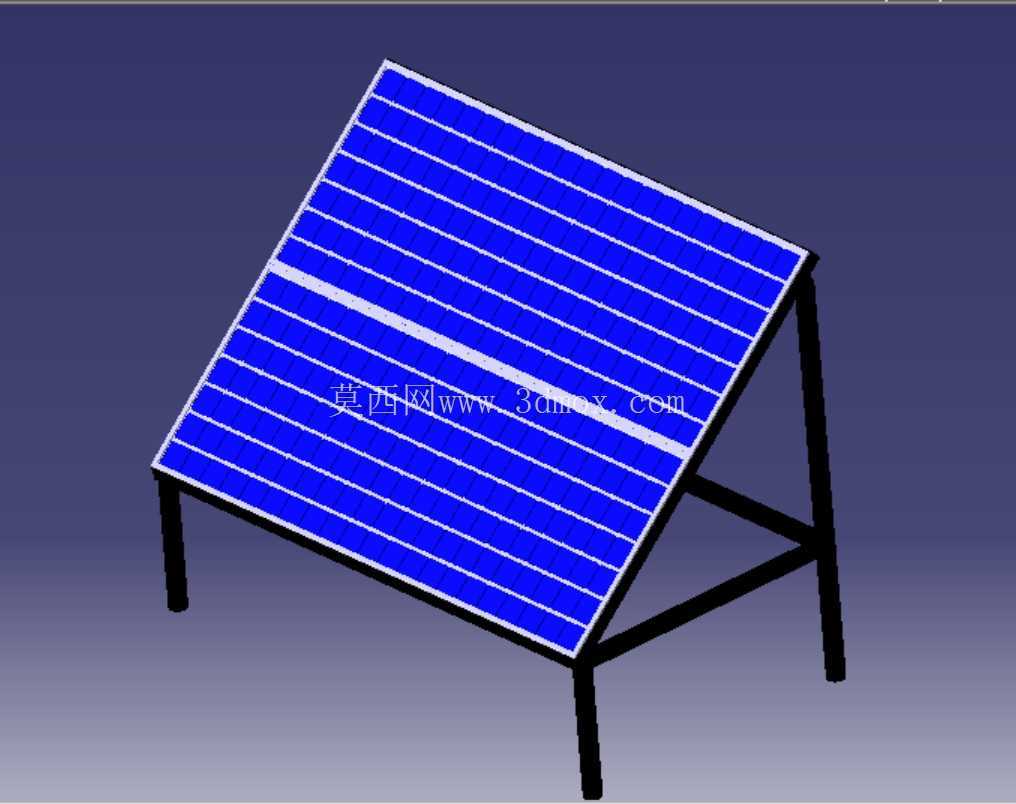

　　从功能特性来看，这套结构采用低碳钢作为基材，表面做镀锌处理，能够适应户外高湿、高盐雾、多降雨的复杂环境，减少长期使用过程中的锈蚀风险，延长整体结构的服役周期。结构整体采用倾斜式承载面设计，倾斜角度可以根据项目所在地的纬度做适配调整，保证太阳能电池板能够获得最优的太阳辐射入射角，提升光伏组件的发电效率。支撑腿采用独立四点支撑布局，每个支腿底部都预留了安装固定孔位，既可以通过膨胀螺栓与混凝土基础、水泥屋面做刚性连接，也可以搭配配重块实现非穿透式的屋面安装，避免破坏原有屋面的防水层。

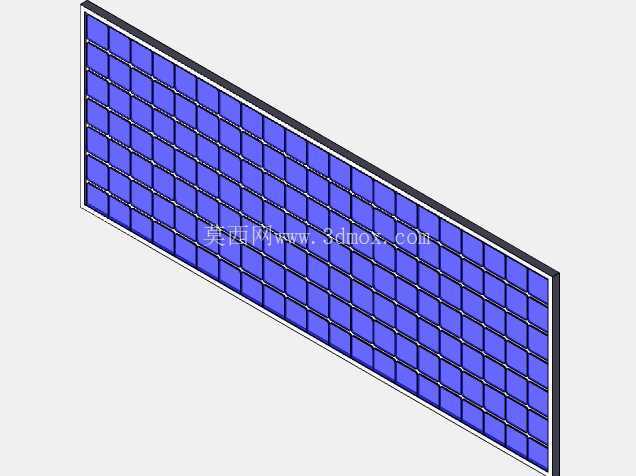

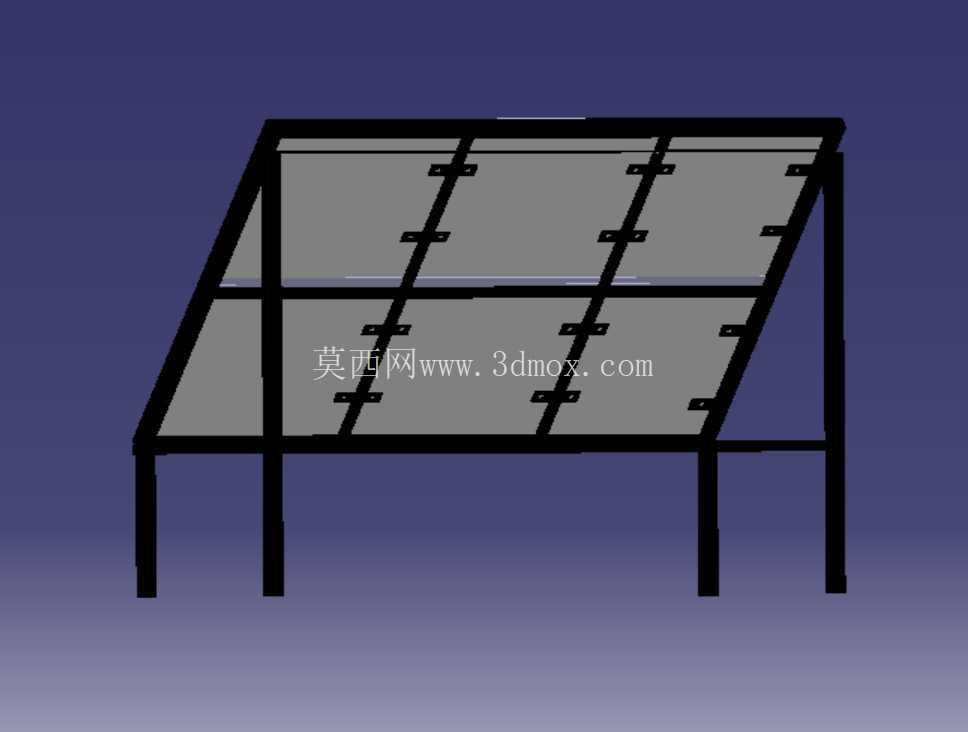

　　设计过程中优先考虑了现场安装的便捷性，所有构件都采用标准化的型材裁切、钻孔，构件之间的连接节点采用螺栓装配的形式，不需要现场做焊接作业，普通安装工人借助常规扳手工具就能完成整套结构的组装，大幅降低现场施工的难度与安装周期。承载面的框架采用矩形管焊接成型，框架内侧设置了多道横向支撑肋，能够匹配常规尺寸的晶硅太阳能电池板的安装孔位，电池板可以通过压块直接固定在框架上，不需要额外做打孔改造，避免损伤电池板的边框结构。

　　从安装边界来看，这套结构的支撑腿高度做了优化设计，承载面最低点距离安装基面预留了足够的通风间隙，既能够保证电池板背面的空气流通，降低组件工作温度，提升发电效率，也能避免地面积雪、积水漫过电池板下沿，同时给后续的线缆布线、组件维护留出足够的操作空间。结构的整体重心经过校核，在设计允许的最大风速下不会出现倾覆风险，各个连接节点的螺栓规格都经过受力计算，能够承受长期的风致振动，不会出现连接疲劳松动的问题。横向支撑与斜向支撑的搭配形成了稳定的三角受力结构，相比纯平面的框架结构，整体抗扭、抗弯折性能提升明显，即使在组件满铺的情况下，框架也不会出现明显的挠度变形，保证电池板的安装平面度，避免因为结构变形导致电池板出现隐裂问题。

　　在细节设计上，所有构件的外露边缘都做了倒角处理，避免安装过程中划伤施工人员或者电池板的线缆绝缘层。镀锌层的厚度符合户外钢结构构件的防腐要求，能够保证在不做额外防腐处理的情况下，满足长期户外使用的寿命要求。结构的整体尺寸适配主流的单块晶硅电池板规格，也可以通过多套结构的并排拼接，实现多块电池板的阵列安装，适配不同装机容量的光伏项目需求。支腿的长度可以根据安装基面的坡度做微调，即使在不平整的屋面或者地面上，也能通过调整支腿的固定位置，保证承载面的倾斜角度符合设计要求，不需要额外做基面找平作业，减少现场施工的工作量。
