多耳板带孔安装连接支座结构设计

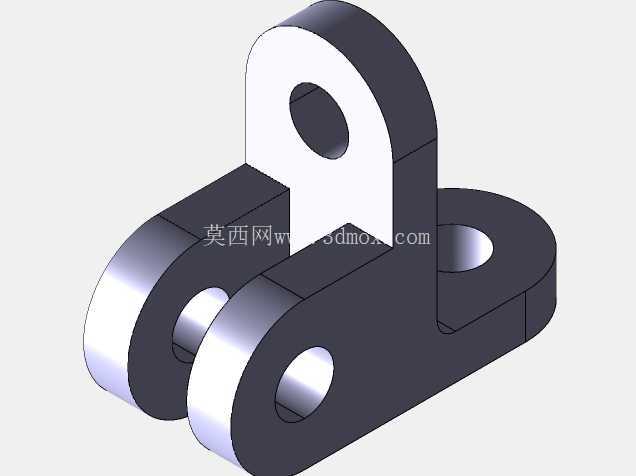

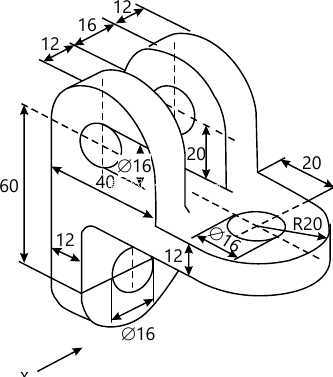

　　这类多耳板带孔支座在工业装配场景中属于高频使用的受力连接件，常见于中小型设备的机架铰接点位、气动元件安装位、输送线侧边挡停机构的固定基座，也可作为工装夹具的可调连接座使用，核心作用是通过多组同轴孔位实现铰接转动配合，底部的安装孔则完成与机架台面的刚性固定，同时承担径向载荷与部分倾覆力矩，在轻工自动化设备、小型动力传输单元、工位辅助工装里的应用占比不低。从结构受力逻辑来看，设计时优先考虑了铰接点位的同轴度要求，三组竖向耳板上的Ø16通孔保持同轴，孔中心距底部安装面的垂直高度为20，这个尺寸是为了匹配常用的Ø16铰接销轴，预留足够的转动间隙同时避免销轴受剪时出现应力集中；耳板之间的间距分别为12、16、12，对应不同厚度的铰接臂安装需求，中间较宽的槽位可容纳厚度16以内的连接臂，两侧槽位适配12厚度的铰接件，能同时满足多组连杆的铰接装配需求，减少额外的转接零件数量。

　　底部的安装底板做了R25的圆弧过渡，避免直角处的应力集中，底板上设置的Ø16沉孔用于穿装M14规格的内六角固定螺栓，孔中心距前端面的水平距离为12，这个尺寸刚好匹配常用的型材台面安装孔距，安装时不需要额外扩孔或者调整位置，能直接对齐T型槽的固定点位。前端伸出的带孔凸台高度为12，凸台上的Ø16通孔与竖向耳板的孔位方向垂直，可作为辅助定位销孔或者次级铰接点位使用，拓展了支座的连接适配性，比如在需要加装限位挡块、传感器支架的时候，不需要额外焊接凸台，直接利用这个孔位就能完成固定。

　　整体外形的总长度方向尺寸从前端凸台到后端耳板末端为40，总宽度方向覆盖三组耳板的总跨度为40，安装边界占用的台面尺寸较小，不会过多占用设备的安装空间，适合在紧凑的装配空间里使用。建模过程中需要注意所有孔位的形位公差控制，尤其是三组竖向耳板的同轴度，公差需要控制在0.02mm以内，否则穿装销轴的时候会出现卡滞，长期受力下还会出现耳板单侧磨损加剧的问题；底板与耳板的连接处做了R3的圆角过渡，避免焊接或者铣削加工时出现应力裂纹，同时提升零件的整体抗疲劳强度。零件的加工工艺优先选用整块45号钢铣削成型，相比焊接件的整体刚性更好，孔位精度更容易保证，加工完成后做发黑处理提升防锈能力，若用于腐蚀环境则可更换为304不锈钢材质。

　　实际选型使用时，需要核算铰接点位的径向载荷，单组耳板可承受的最大径向载荷约为8kN，三组耳板配合的情况下可满足15kN以内的铰接受力需求，适合中等载荷的铰接连接场景；安装时底部需要贴合安装面，避免出现悬空导致螺栓受剪断裂，穿装销轴时需要涂抹润滑脂减少转动磨损，定期检查孔位的磨损量，当磨损量超过0.2mm时需要及时更换零件，避免出现连接松脱的安全隐患。
