手动式成型工具头装配结构设计

　　这套成型工具头组件多用于小型零件的局部压型、校形工序，常见于电子变压器引脚成型、薄铜片弯折、小型绝缘件压合这类需要精细控制压合行程的加工场景，相比气动、液压驱动的成型工装，手动结构的部署灵活性更高，不需要外接动力源，在小批量试制、实验室打样、产线临时补加工位上的适配性极强，不需要提前布设气路电路，直接固定在工作台面即可投入使用。

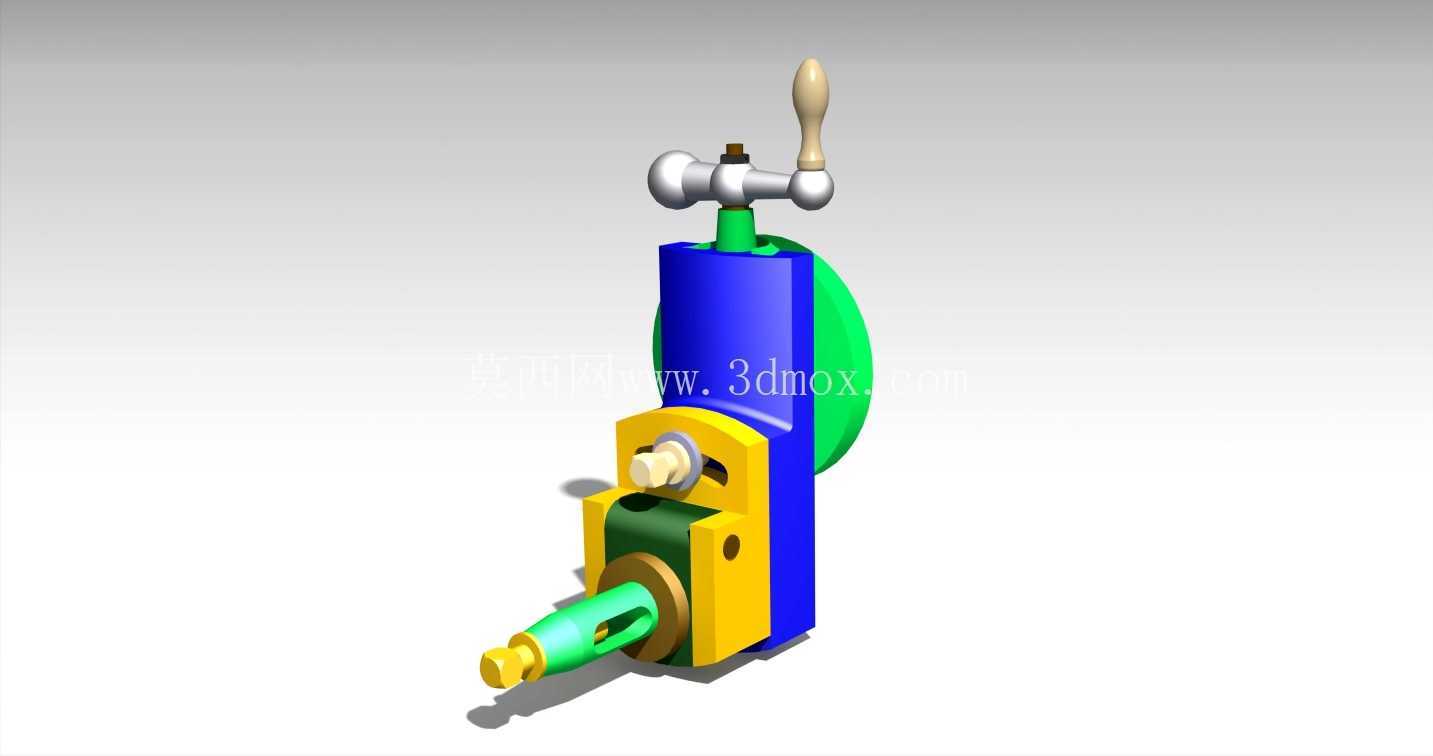

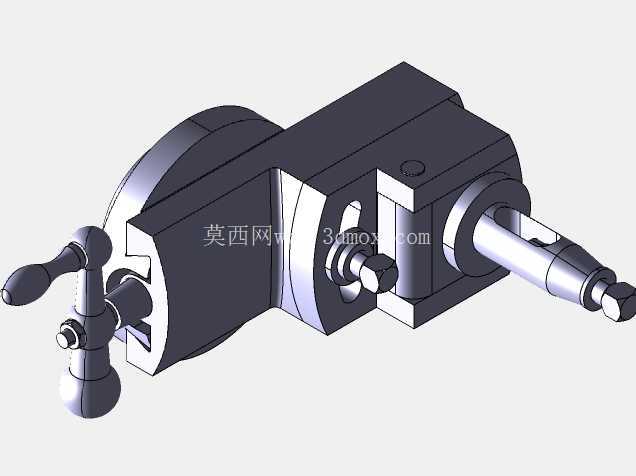

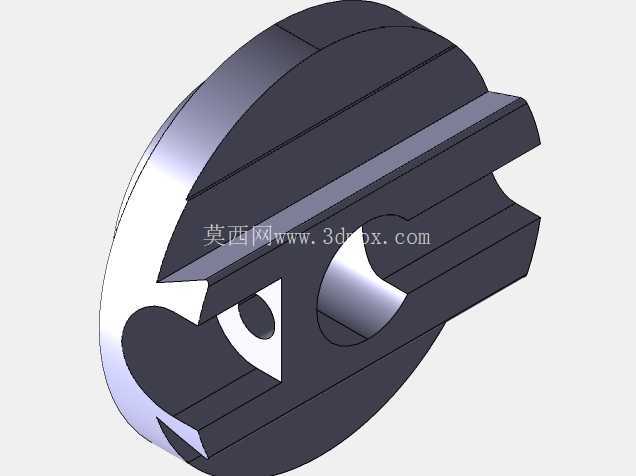

　　从结构组成来看，整套组件分为操作端、传动段、执行压头、主体基座四个核心部分。顶部的木质操作手柄做了圆弧收腰处理，握持时的受力分布更均匀，长时间操作也不容易出现硌手的问题，手柄下方连接的是偏心轮传动结构，扳动手柄时偏心轮会将周向转动转化为压杆的竖直方向直线位移，传动比经过匹配设计，操作人员只需要施加很小的扳动力，就能在压头端输出足够的成型压力，针对厚度0.5mm以内的铜片、1mm以内的绝缘塑胶片都能完成稳定压型，不会出现压力不足导致的成型回弹问题。

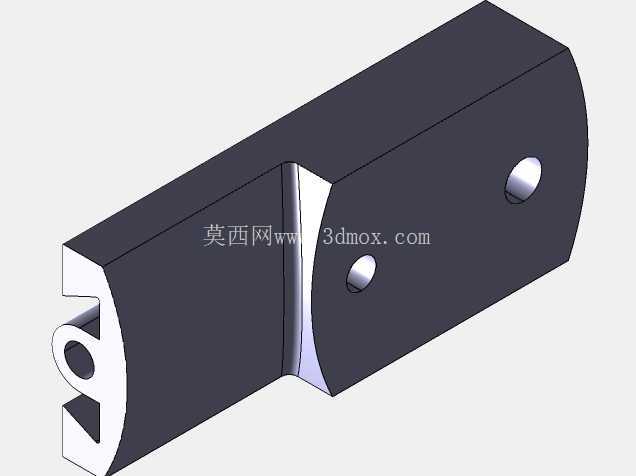

　　主体基座采用立式布局，核心受力件为蓝色的立式支撑座，承担整个压合过程的反作用力，支撑座上预留了两个定位安装孔，可以通过螺栓直接固定在标准工作台的T型槽上，也可以搭配专用垫板适配不同高度的加工工位，安装边界的容错率较高，不需要额外加工复杂的连接结构。支撑座侧面的绿色护罩是传动段的防护结构，避免加工过程中产生的金属碎屑、灰尘落入偏心轮与压杆的配合间隙，降低日常维护的频次，护罩采用快拆结构，只需要拧下侧面的紧固螺钉就能拆下，定期给传动接触面添加润滑脂即可保证操作手感顺畅。

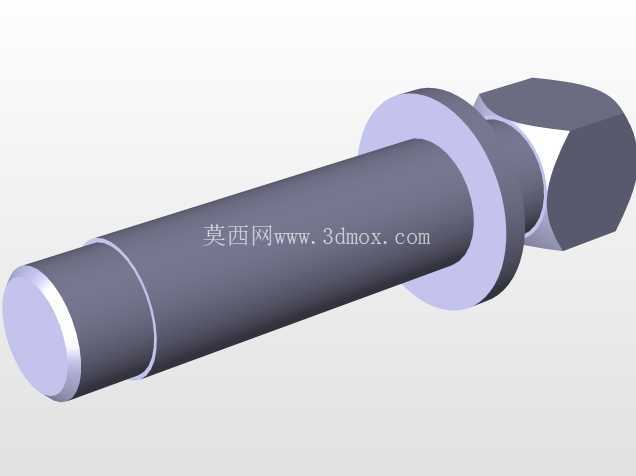

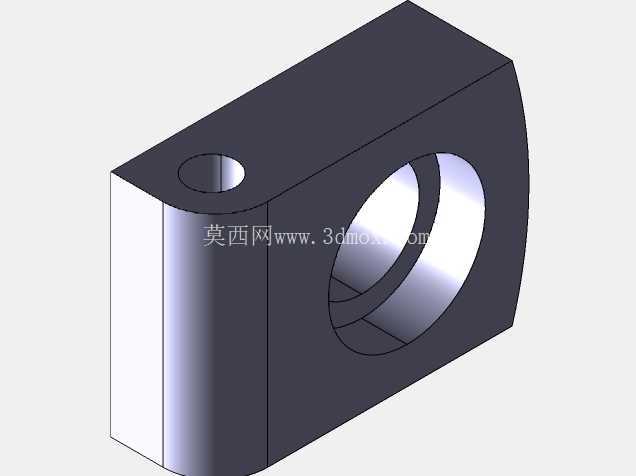

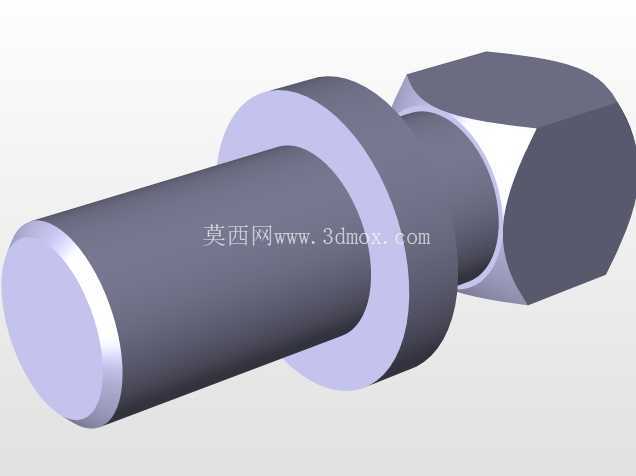

　　前端的执行压头部分做了快换设计，压头与压杆的连接采用圆柱销定位，更换不同型面的压头只需要拔出定位销就能完成拆卸，不需要拆解整个主体结构，可以根据不同的成型需求更换对应轮廓的压头，比如引脚弯折用的V型槽压头、平面压合用的平压头、局部凸点成型用的异形压头都能快速适配，整套组件的功能扩展性较强。压头下方的黄色定位座是工件的放置基准，座体上加工有定位槽，可以根据待加工工件的外形更换对应的定位镶块，保证每次压合时工件的位置一致性，成型尺寸的重复精度可以控制在0.1mm以内，满足小型电子元器件的加工精度要求。

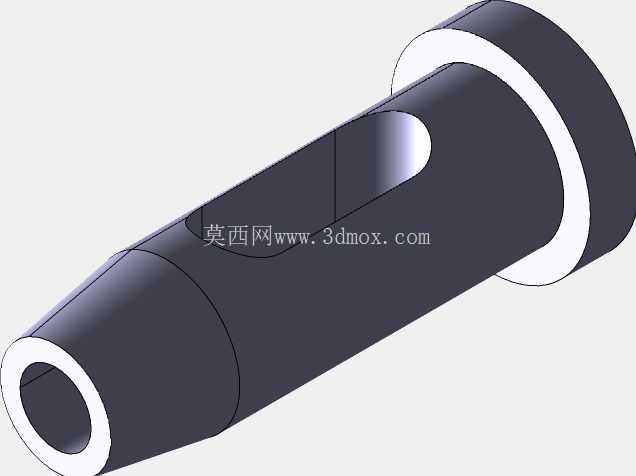

　　设计过程中优先考虑了操作的安全性，手柄的最大扳动角度设置为120度，不会出现过度扳动导致的结构卡死问题，压杆的下行行程设置了硬限位，避免压头下行超程压坏定位座，同时在偏心轮的复位位置加装了弹簧，松开手柄后压头会自动复位到最高位置，不需要操作人员手动抬升，取放工件的操作空间充足，不会出现压头误落的安全隐患。整套结构的运动副都做了耐磨处理，压杆与支撑座的配合面加装了铜质导套，长期往复运动也不会出现导向间隙变大的问题，使用寿命比无衬套的结构提升三倍以上。

　　从安装尺寸来看，整套组件的总高度控制在280mm以内，横向最大宽度为120mm，纵向深度为90mm，占用的工作台面积极小，即使在空间紧凑的流水线旁也能布置，不会和周边的焊接、检测设备产生空间干涉。基座的安装孔距按照标准工装的孔位设计，和常见的手动压力机安装孔位兼容，如果后续需要升级为气动驱动，只需要更换驱动部分，不需要重新加工基座和执行端，改造成本极低。

　　在实际使用场景中，这类手动成型工具头常被布置在电子变压器生产线的末端工序，完成变压器引脚的切脚后的弯折成型，相比大型自动化成型设备，它的调试成本极低，换型时只需要更换压头和定位镶块，十分钟内就能完成换型调试，适合多品种小批量的生产模式，在职业院校的CATIA教学实训场景中，这套结构也常被用作装配建模的教学案例，涵盖了偏心传动、快换结构、导向定位、防护设计等多个典型机械结构知识点，学生可以通过拆解建模过程理解手动工装的设计逻辑，掌握从功能需求到结构落地的完整设计思路。
