四柱式冲压练习用工装夹具结构

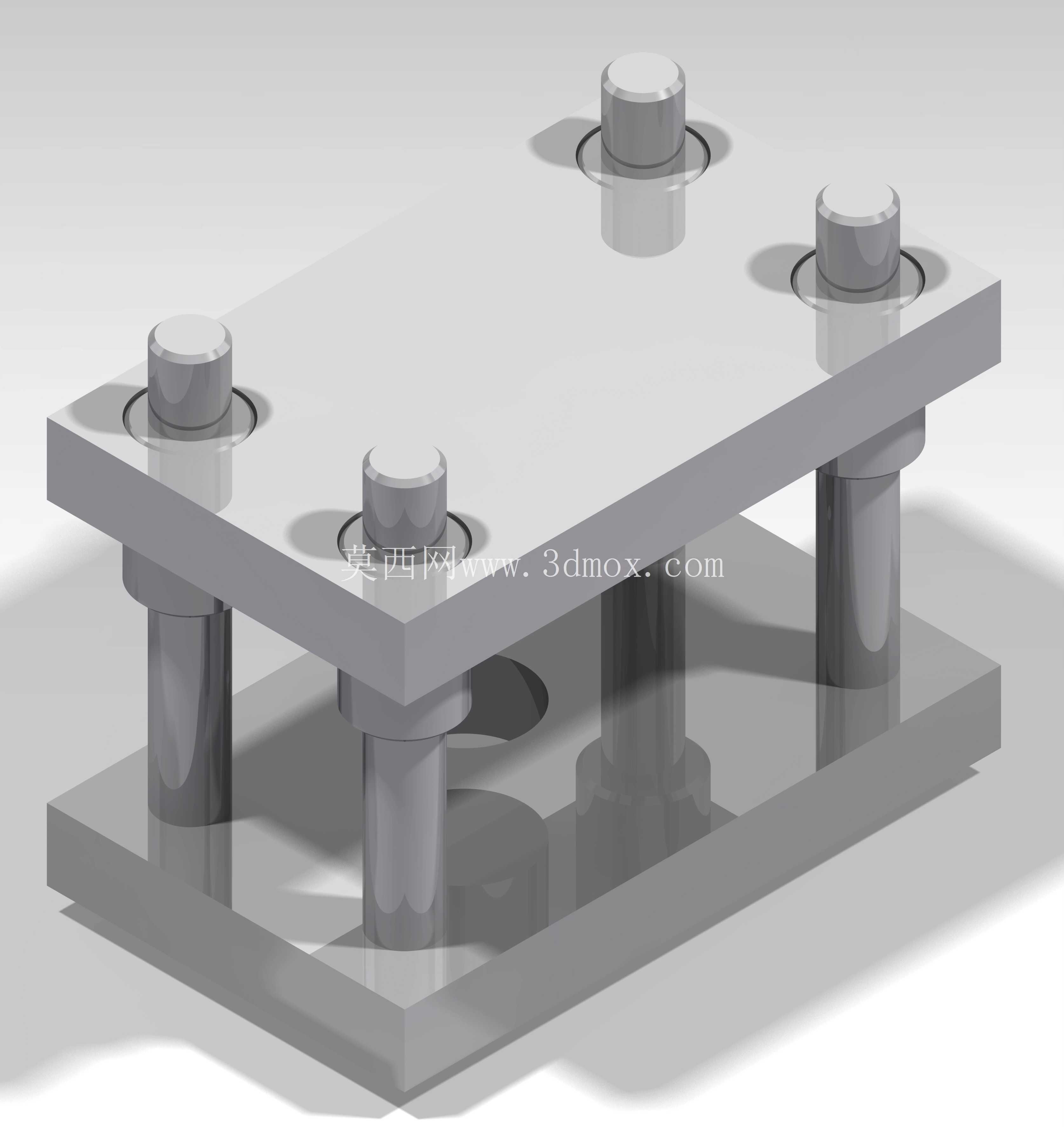

　　这套四柱导向的压装工装，最初是为刚接触冲压工艺的结构设计人员做实操练习搭建的验证结构，日常也可用于小批量薄料件的简易压合、校形工序，在小型五金加工车间的零散工序、职业院校的金工实训场景中都能适配。整套结构采用上下平行板式布局，四根导向柱沿模座四角对称分布，导向柱与上模座的导套采用间隙配合，合模过程中能保证上下工作面的平行度误差控制在0.02mm每百毫米范围内，避免压合过程中出现偏载啃模的问题。上模座的工作面预留了通用模柄安装位，既可以适配手动压力机的滑块装夹，也能通过加装模柄连接到小型台式冲床的滑块端，不需要额外做转接板就能完成设备适配。

　　下模座的底面做了整面铣平处理，安装时可以直接通过T型槽螺栓固定在压力机工作台面上，四个安装孔的孔位间距按照通用1吨级手动压力机的工作台槽距设计，不需要重新打孔就能完成装夹，安装边界的长宽尺寸控制在200mm*150mm范围内，不会占用过多工作台操作空间，小规格的台式设备也能轻松布置。设计时特意将导向柱的有效行程设置为60mm，足够覆盖常规薄五金件压合、引脚压装、小零件校形的行程需求，同时不会因为行程过长导致导向柱悬臂过长出现刚性不足的问题，上模座下行到下止点时，导向柱仍有30mm以上的配合长度，保证全程导向的稳定性。

　　上下模座的材质默认采用45号钢调质处理，工作面硬度达到HB220-250，日常练习使用不会因为频繁合模出现工作面凹陷、拉毛的问题，导向柱表面做了高频淬火处理，硬度达到HRC45-50，长期往复滑动也不会出现磨损拉伤，能维持稳定的导向精度。这套结构没有集成复杂的卸料、顶出机构，一方面是为了降低练习者的理解门槛，能快速掌握冲压工装的核心导向、装夹逻辑，另一方面也预留了足够的改装空间，使用者可以根据实际加工的零件需求，在上模座加装凸模、下模座加装对应凹模，快速改造成适配特定零件的专用压装工装，比如小型电子元件的引脚压合、薄金属片的冲裁打样、塑料件的热熔压接都能通过更换模芯实现。

　　上下模座之间预留了20mm的安全开模高度，操作人员取放零件时不会被夹手，配合小型压力机的安全防护挡板使用，能满足实训场景的安全操作要求。导向柱的固定端采用过盈配合压入下模座的安装孔内，装配时不需要额外打销钉定位，装配难度低，练习者可以自行完成整套工装的拆装、调试，直观理解冲压模具的导柱导套配合逻辑、模座平行度调整方法、装夹定位的核心要点。在实际车间零散工序使用时，这套工装不需要搭配专用的模架，直接装夹在台钻改的简易压装机上就能完成小批量零件的压合作业，相比专用冲压模具成本更低，调整更灵活，适合多品种小批量的零散加工需求。结构上没有做多余的减重设计，模座厚度设置为20mm，保证整体刚性的同时控制了整体重量，单人就能完成搬运、装夹，不需要借助起重设备，适配小型加工场景的灵活使用需求。
