框架式板式换热设备结构三维设计

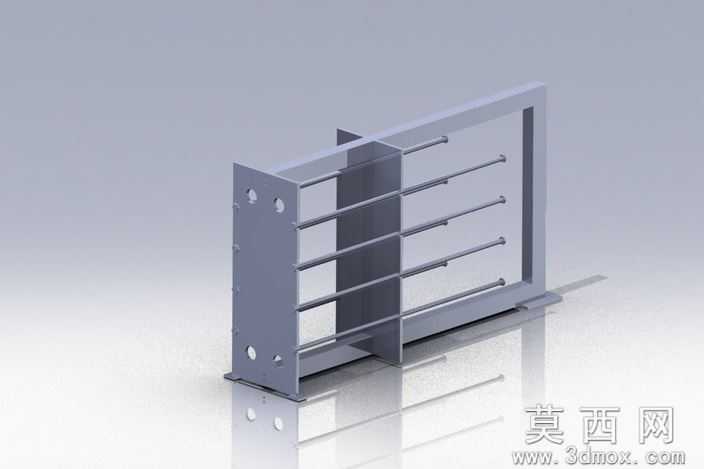

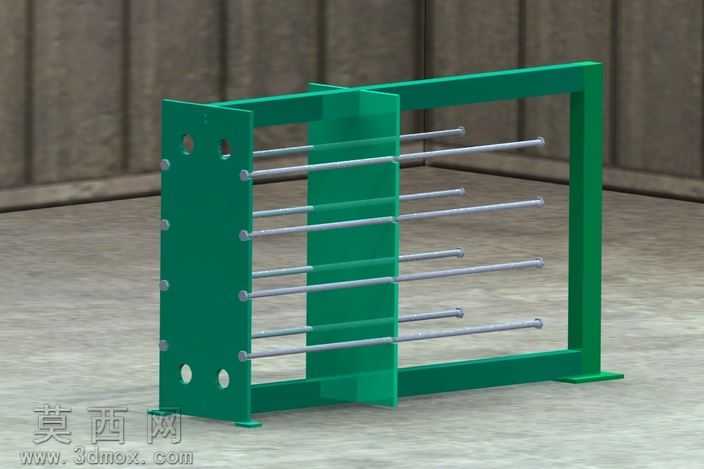

本作品为板式换热设备的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先逐一完成各个组成零件的参数化建模，再通过装配约束完成整体结构的拼接，确保各部件之间的装配间隙、配合关系完全符合实际工业生产的装配要求。模型整体采用金属哑光材质进行渲染，还原了碳钢材质设备的真实质感，渲染过程中添加了地面反射效果，清晰呈现设备底部的支撑结构与整体轮廓，通过柔和的环境光打光，避免结构阴影遮挡关键的装配细节，让框架、板片定位杆、端板等核心结构一目了然。从结构设计来看，该板式换热设备采用侧开式框架结构，一侧为固定压紧端板，端板上预留了介质进出的连接孔位，孔位周边做了加厚处理以满足承压需求，另一侧为活动压紧板，通过多根平行布置的定位拉杆实现板片组的压紧固定，拉杆沿框架周向均匀排布，保证压紧过程中板片受力均匀，避免出现介质泄漏的问题。底部设计了一体式支撑底座，底座带有延伸的安装边，可通过螺栓将设备固定在安装基础上，提升设备运行时的稳定性。板片安装区域预留了足够的堆叠空间，可根据实际换热需求调整板片的组装数量，适配不同工况下的换热面积要求。设计过程中充分考虑了板式换热器的实际使用需求，在固定端板的边角位置设置了吊装孔位，方便设备的运输与现场安装，拉杆的端部设计了螺纹段与锁紧螺母结构，可通过调整螺母的锁紧行程来调节板片组的压紧程度，适配不同厚度密封垫片的使用需求，同时也方便后期设备维护时的板片拆解与清洗。整体结构没有冗余的设计部件，所有结构特征都服务于换热设备的承压、装配、维护需求，各零件的壁厚、圆角、开孔位置都经过参数化校验，避免出现应力集中的结构问题，模型可直接用于后续的工程出图、结构仿真以及生产加工参考，完整还原了框架式板式换热器的核心结构特征与装配逻辑。
