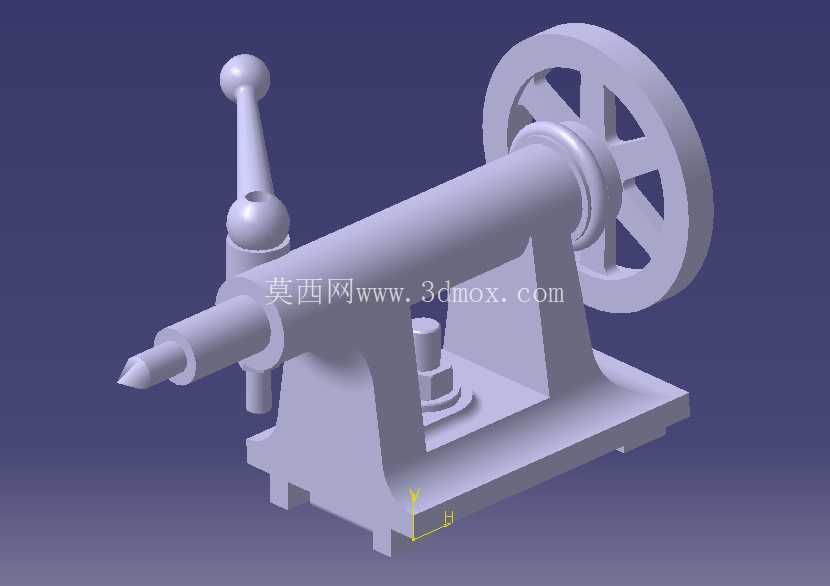

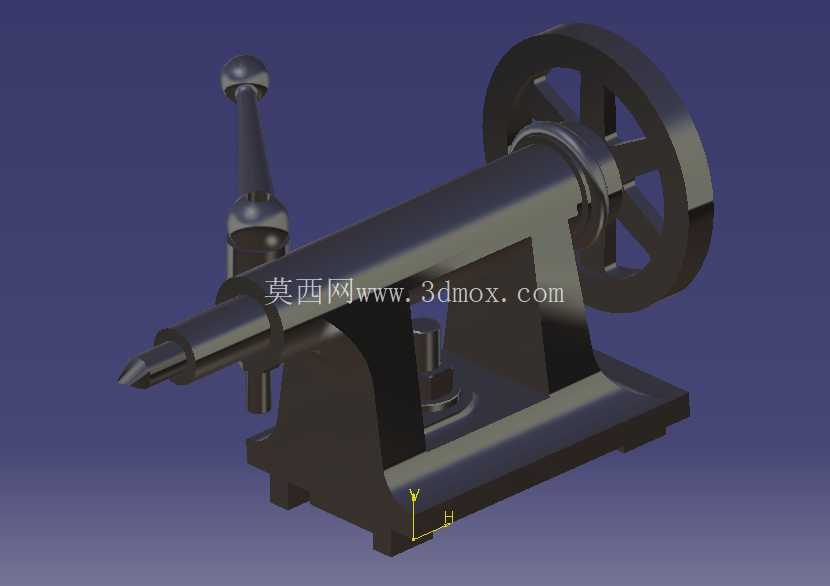

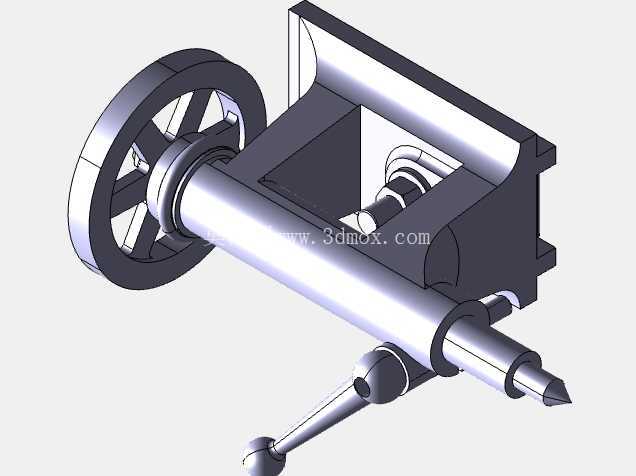

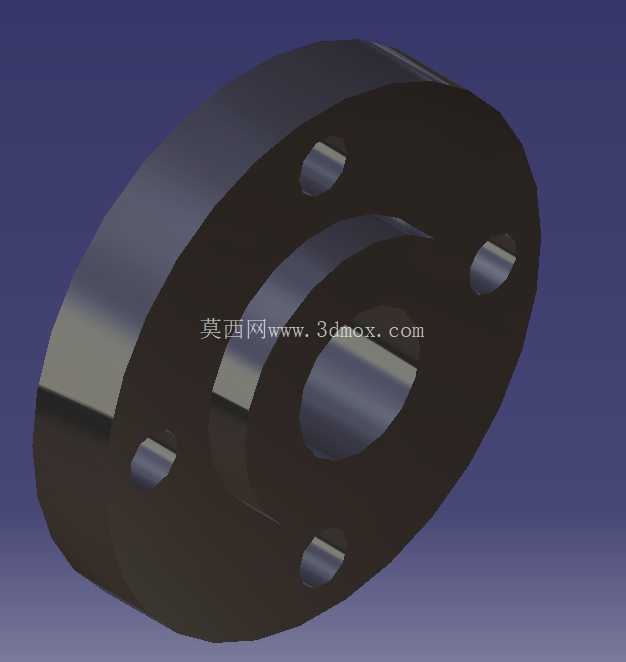

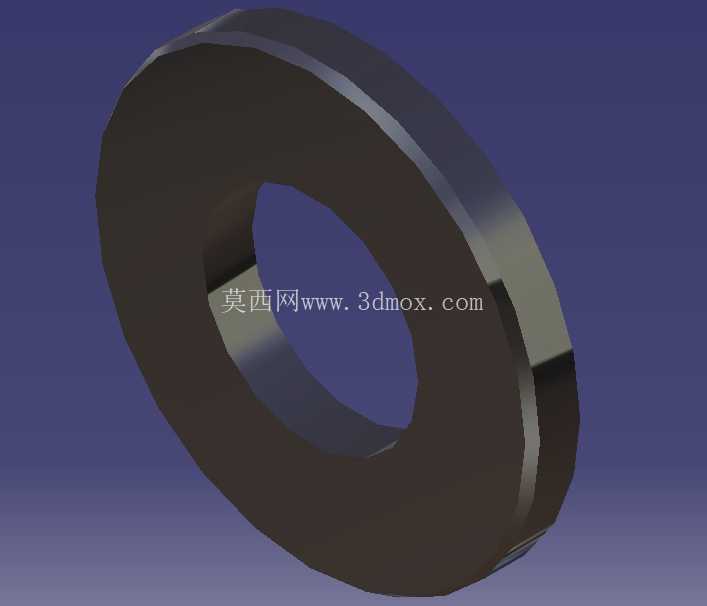

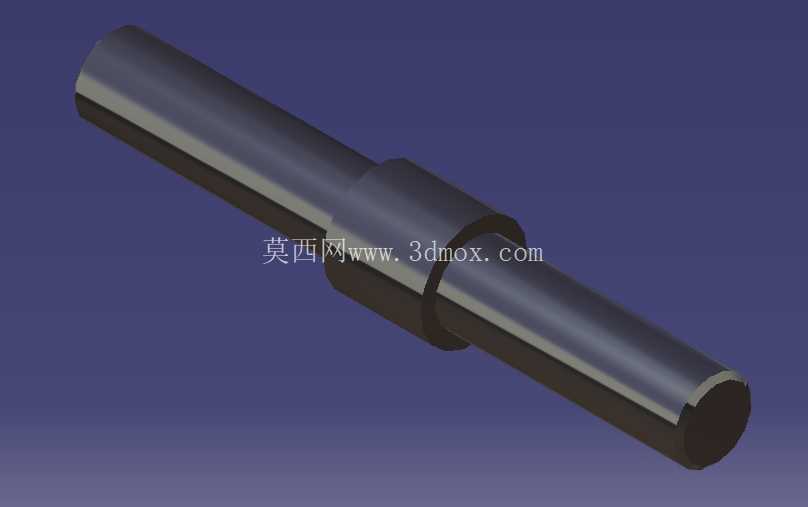

车床尾座进给锁紧机构三维结构

　　在普通卧式车床的加工场景里，尾座是承担长轴类零件顶紧、钻孔铰孔等工序支撑的核心功能部件，这套尾座组件的结构设计完全匹配常规中小型卧式车床的安装接口，可直接适配床身导轨宽度在300-400mm区间的通用车床机型。从实际加工用途来看，当车间进行长度超过主轴卡盘夹持稳定阈值的轴类零件车削时，尾座伸出的顶尖可嵌入工件端面的中心孔，配合卡盘形成两端支撑的装夹状态，大幅降低工件高速旋转时的径向跳动量，避免长轴因切削力作用出现让刀、振纹甚至弯曲变形的问题；除了顶尖顶紧功能外，尾座的套筒内锥孔可直接安装莫氏锥柄的钻头、铰刀、丝锥等孔加工刀具，转动手轮即可带动套筒进给，完成轴件端面的中心孔钻削、内孔铰制、内螺纹攻丝等工序，无需额外安装钻床工装，拓展了车床的加工覆盖范围。

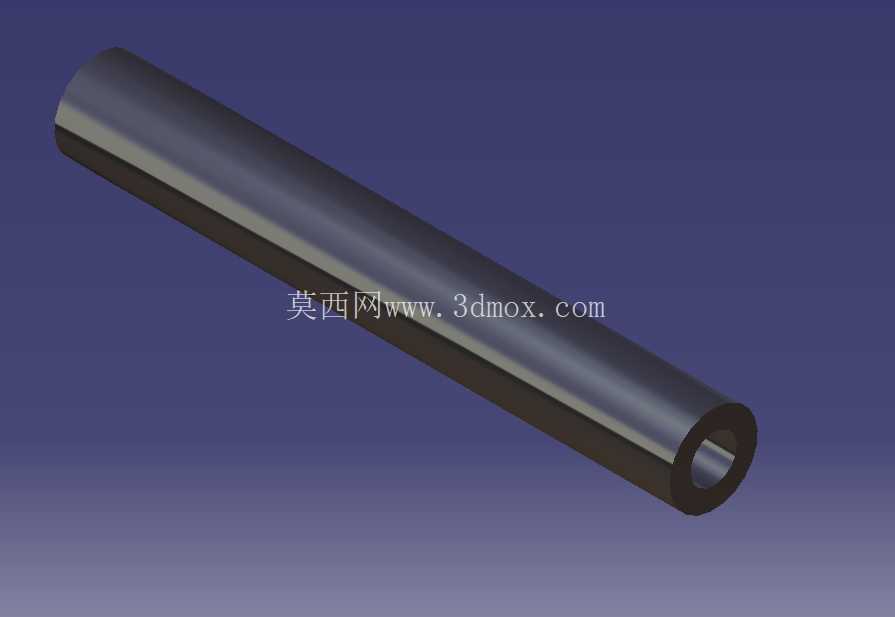

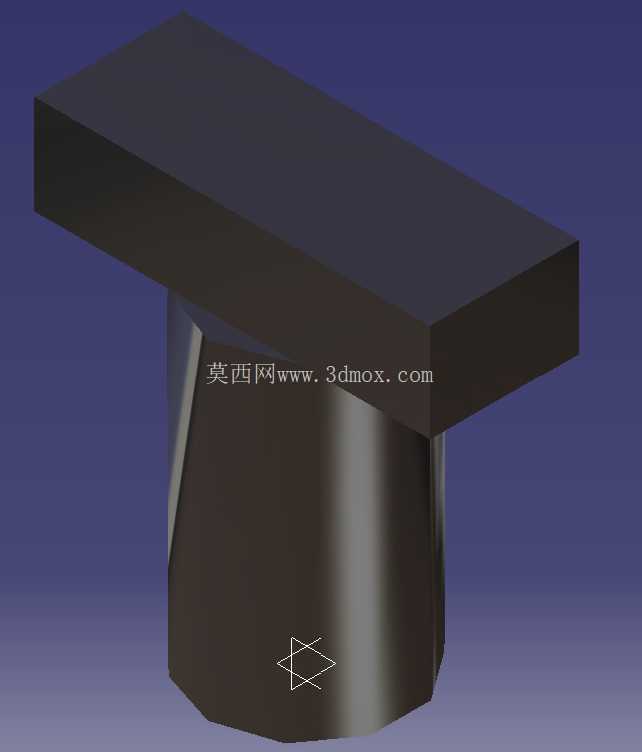

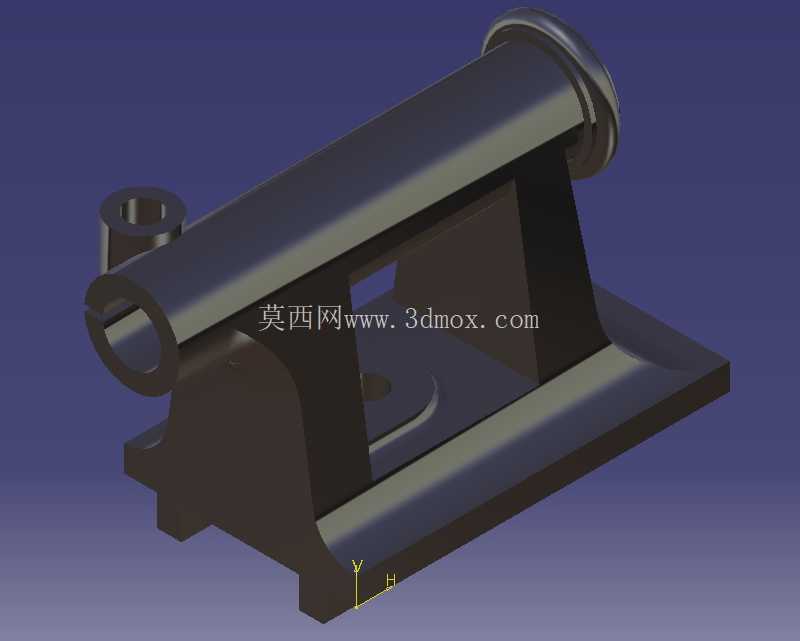

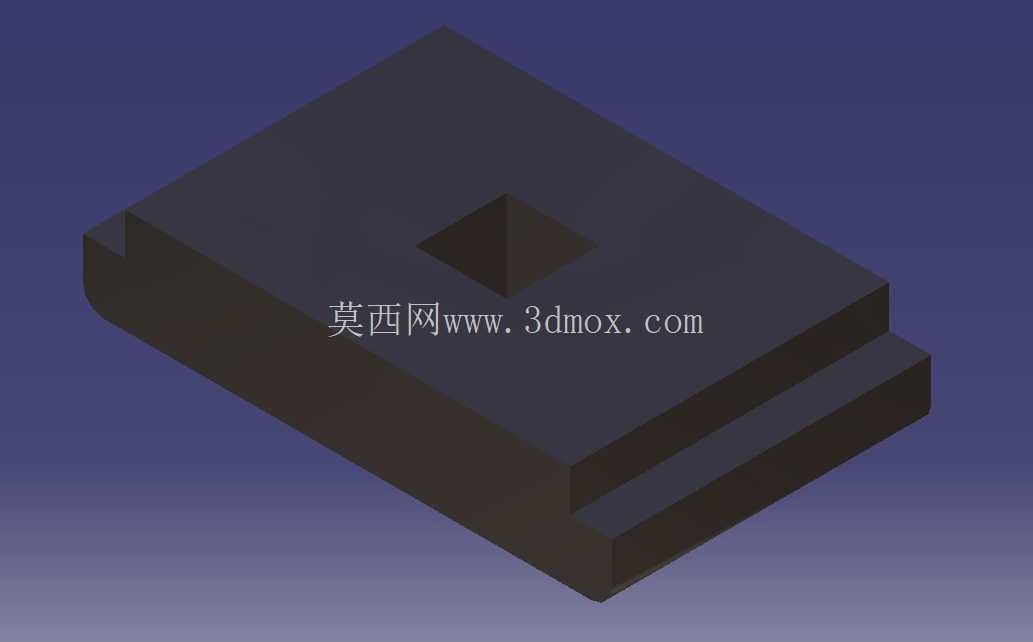

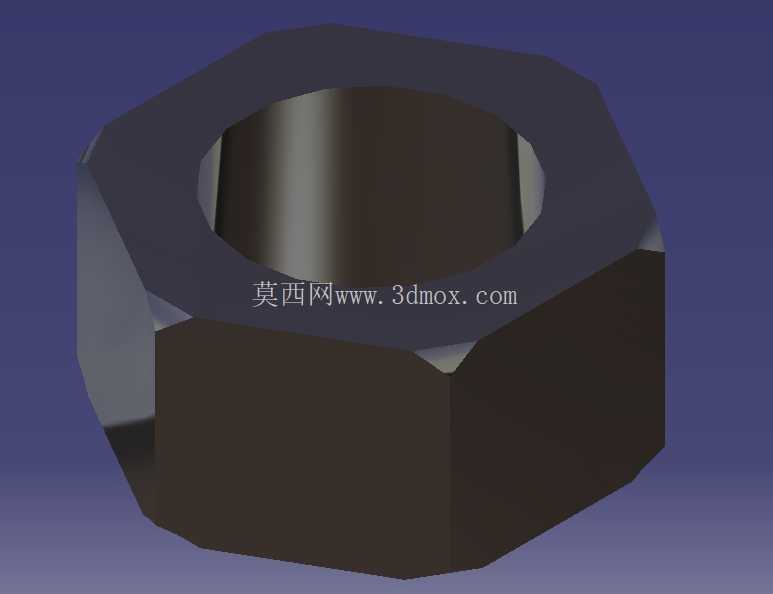

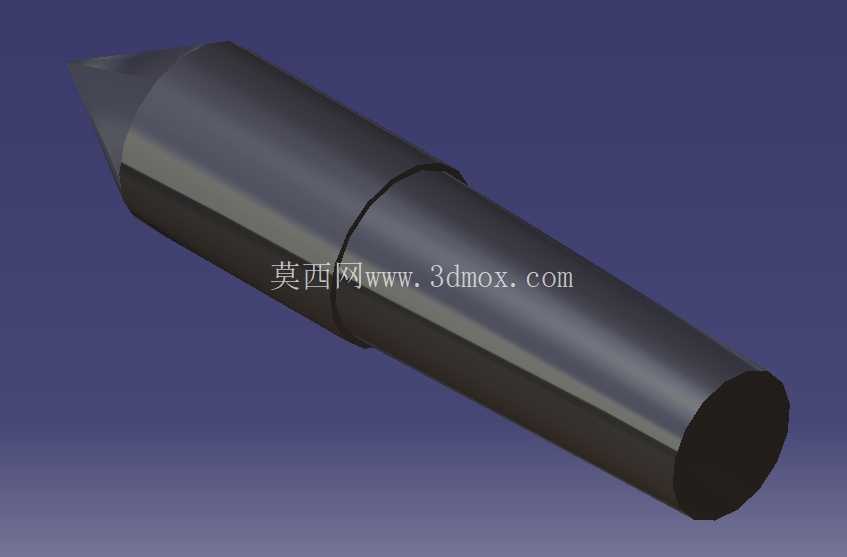

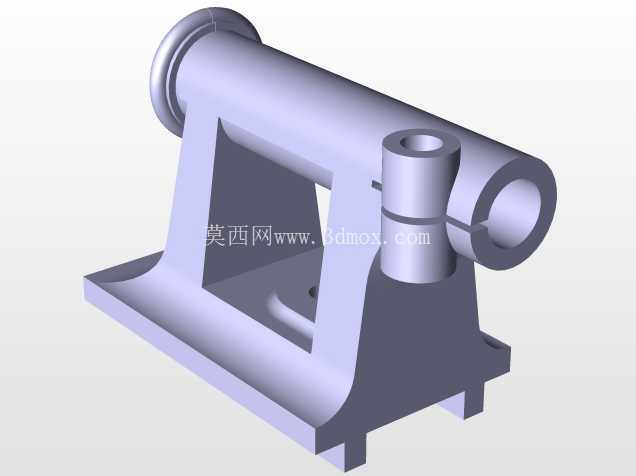

　　从结构设计逻辑来看，整套组件分为底座、尾座体、套筒、顶尖、手轮进给机构、锁紧手柄几个核心模块，底座部分设计有与车床床身导轨匹配的V型与平导轨结合面，安装时可沿床身导轨轴向滑动，根据待加工工件的长度调整固定位置，调整到位后通过底座侧边的锁紧螺栓可将整个尾座牢牢固定在床身指定位置，避免加工过程中出现轴向位移。尾座体是整套组件的承载基体，内部加工有精度为H7的套筒安装孔，套筒与内孔采用间隙配合，配合间隙控制在0.01-0.02mm之间，既保证套筒轴向进给的顺畅度，又能避免套筒出现径向晃动影响加工精度。套筒前端的内锥孔采用标准莫氏4号锥度，可适配同锥度的固定顶尖、回转顶尖以及各类孔加工刀具，锥孔的接触精度要求达到75%以上，保证刀具或顶尖安装后无偏摆。

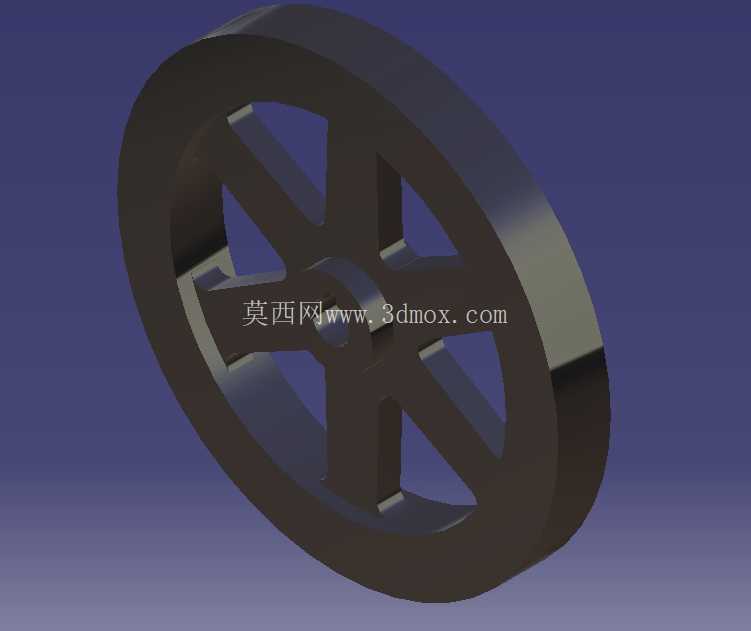

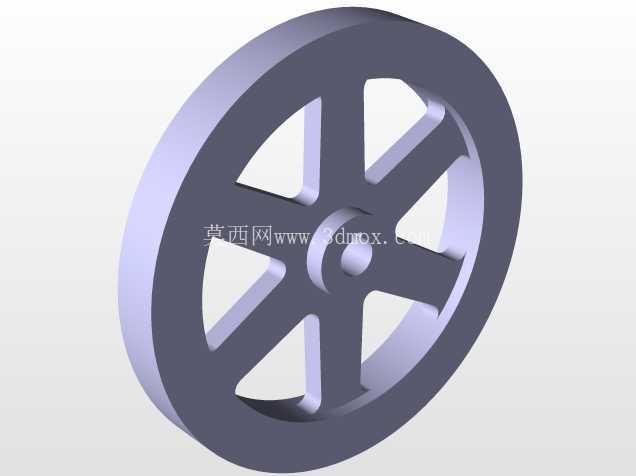

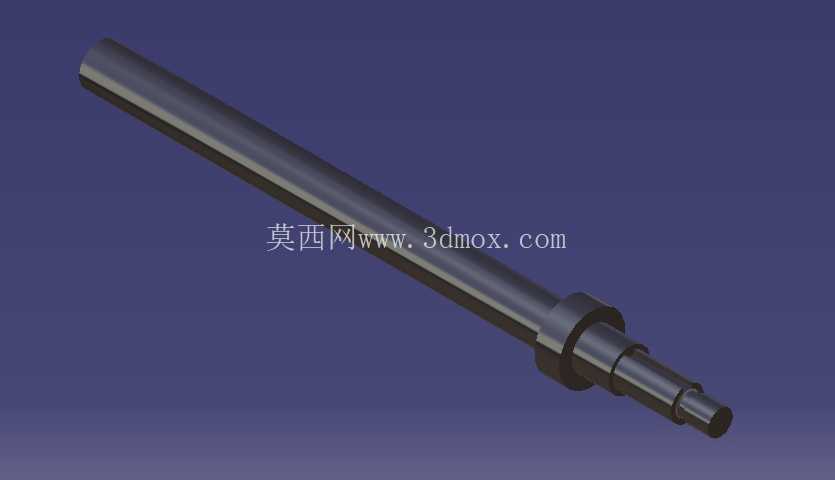

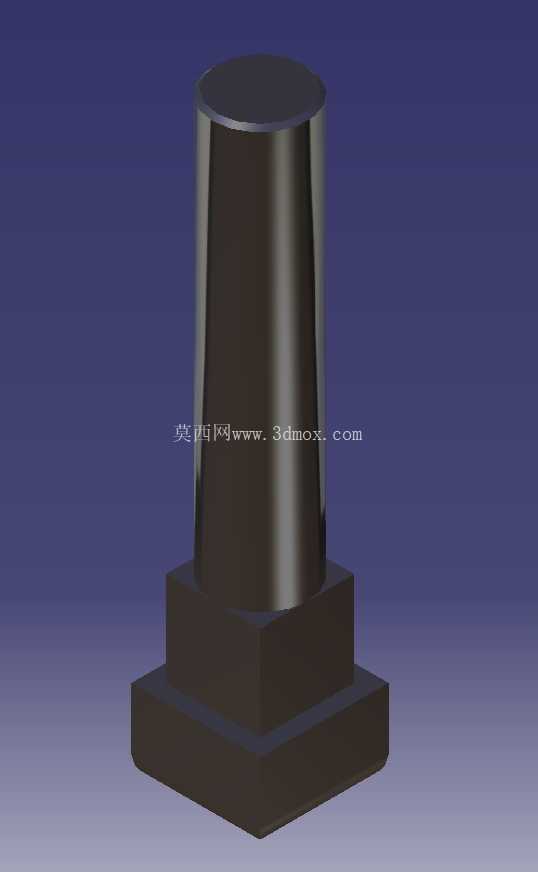

　　进给机构采用梯形丝杠传动结构，手轮与丝杠直连，转动手轮时丝杠带动套筒沿轴向做直线进给，梯形丝杠的自锁特性可保证进给到位后套筒不会因轴向切削力出现自行回缩的问题，进给行程设计为120mm，可覆盖常规轴类零件顶紧以及孔加工的进给深度需求。锁紧手柄采用偏心轮锁紧结构，当套筒进给调整到合适位置后，扳动侧面的球形手柄即可通过偏心块压紧套筒侧壁，将套筒完全锁死，避免重切削时套筒出现窜动，锁紧力的大小可通过偏心块的调节螺钉进行微调，兼顾锁紧可靠性与操作便捷性。

　　从安装边界尺寸来看，整套尾座组件的总长度（手轮到顶尖端部最大伸出距离）为420mm，底座宽度为180mm，总高度（底座底面到手轮顶端）为260mm，安装时底座导轨面与床身导轨的贴合面需要进行刮研处理，保证接触点数达到每25×25mm范围内不少于12点，确保尾座安装后的主轴轴线与车床主轴轴线的同轴度误差控制在0.02mm以内，避免顶紧工件时出现别劲、顶尖磨损过快的问题。日常使用中，套筒与尾座体的配合面、丝杠传动副需要定期加注锂基润滑脂，减少移动副的磨损，长期使用后若出现套筒进给卡顿、锁紧失效的问题，可通过调整配合间隙、更换锁紧偏心块的耐磨垫来恢复精度，整套结构的易损件均采用通用标准件，备件采购与维护更换成本较低，适配多数中小型机械加工车间的车床改造、备件替换需求。
