汽车转向系统关节接头结构设计

　　在商用车与乘用车的底盘转向系统中，关节接头是连接转向拉杆与转向节臂的核心受力零件，直接决定转向动作的传递精度与行驶过程中的操控稳定性，同时承担路面冲击带来的交变载荷，其结构合理性直接影响整车的转向手感与行驶安全。这类零件的应用场景覆盖从轻型乘用车到重型载货汽车的全品类车型，在非道路工程机械的转向机构中也有同原理的结构应用，不同载荷等级的车型对应不同的轴颈直径与本体壁厚设计，核心是匹配不同的额定转向力与冲击载荷阈值。

　　从实际功能来看，该关节接头需要同时实现两个核心作用：一是将转向器输出的直线往复运动精准传递到转向节，带动车轮完成转向动作，过程中不能出现明显的传动间隙，否则会导致转向虚位增大，高速行驶时方向稳定性下降；二是在车辆经过颠簸路面时，配合悬架的跳动完成一定角度的空间摆动，避免转向拉杆出现运动干涉，这就要求接头的铰接部位有足够的摆动角度余量，同时轴颈与配合衬套的接触面要有足够的耐磨性能。

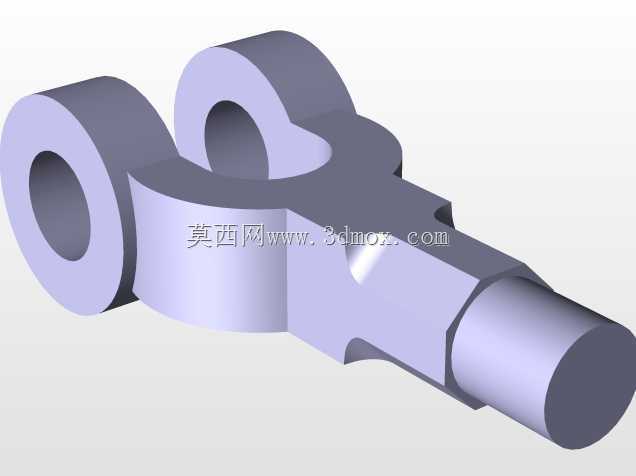

　　设计过程中首先要确定的是两端轴颈的同轴度公差，这一参数直接影响装配后转向拉杆的运动顺畅度，如果同轴度偏差超过0.05mm，装配后会出现转向卡滞、回正力不足的问题，长期使用还会导致衬套偏磨，缩短零件使用寿命。本体中间的铰接环部位是核心受力区，设计时需要根据整车满载轴荷计算极限工况下的弯曲应力与剪切应力，环的内径尺寸要匹配配套的球销或者衬套外径，过盈量控制在0.02-0.04mm之间，既保证连接可靠性，又避免压装时出现本体开裂。两端的轴颈长度需要结合安装空间确定，要保证装配后锁紧螺母有足够的螺纹啮合长度，同时轴颈根部的圆角过渡不能省略，圆角半径通常取轴颈直径的0.1-0.15倍，用来降低应力集中系数，避免交变载荷下出现疲劳断裂。

　　外形尺寸的确定需要严格匹配整车的安装边界，轴颈的直径根据载荷等级通常在12mm-30mm区间选取，本体总长度根据转向拉杆的布置行程确定，要保证车轮转到最大转角时，接头不会与周边的悬架摆臂、制动管路等部件发生运动干涉。铰接环的厚度需要根据剪切强度计算确定，过薄会导致冲击载荷下环部断裂，过厚则会增加不必要的重量，不符合底盘轻量化的设计趋势。零件的表面处理通常采用磷化或者镀锌处理，提升耐腐蚀性能，适应底盘部位多泥水、多盐雾的使用环境，轴颈与衬套配合的表面需要达到较高的光洁度，降低摩擦系数，减少长期使用后的磨损量。

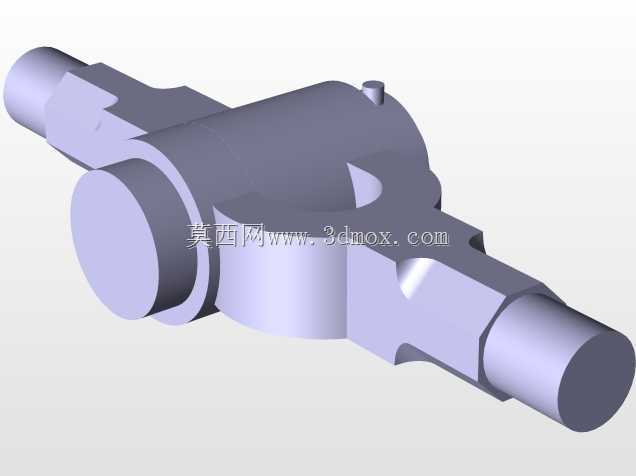

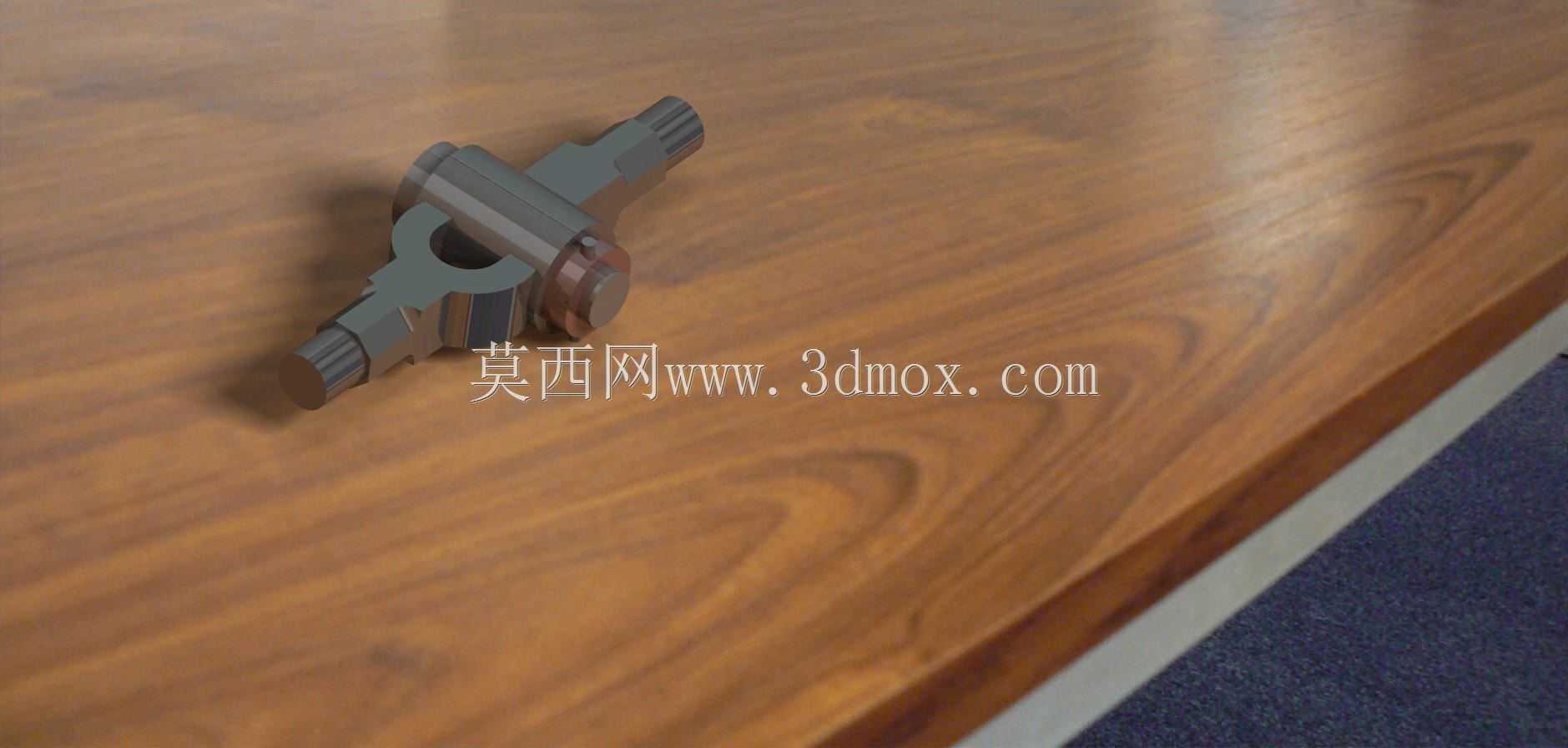

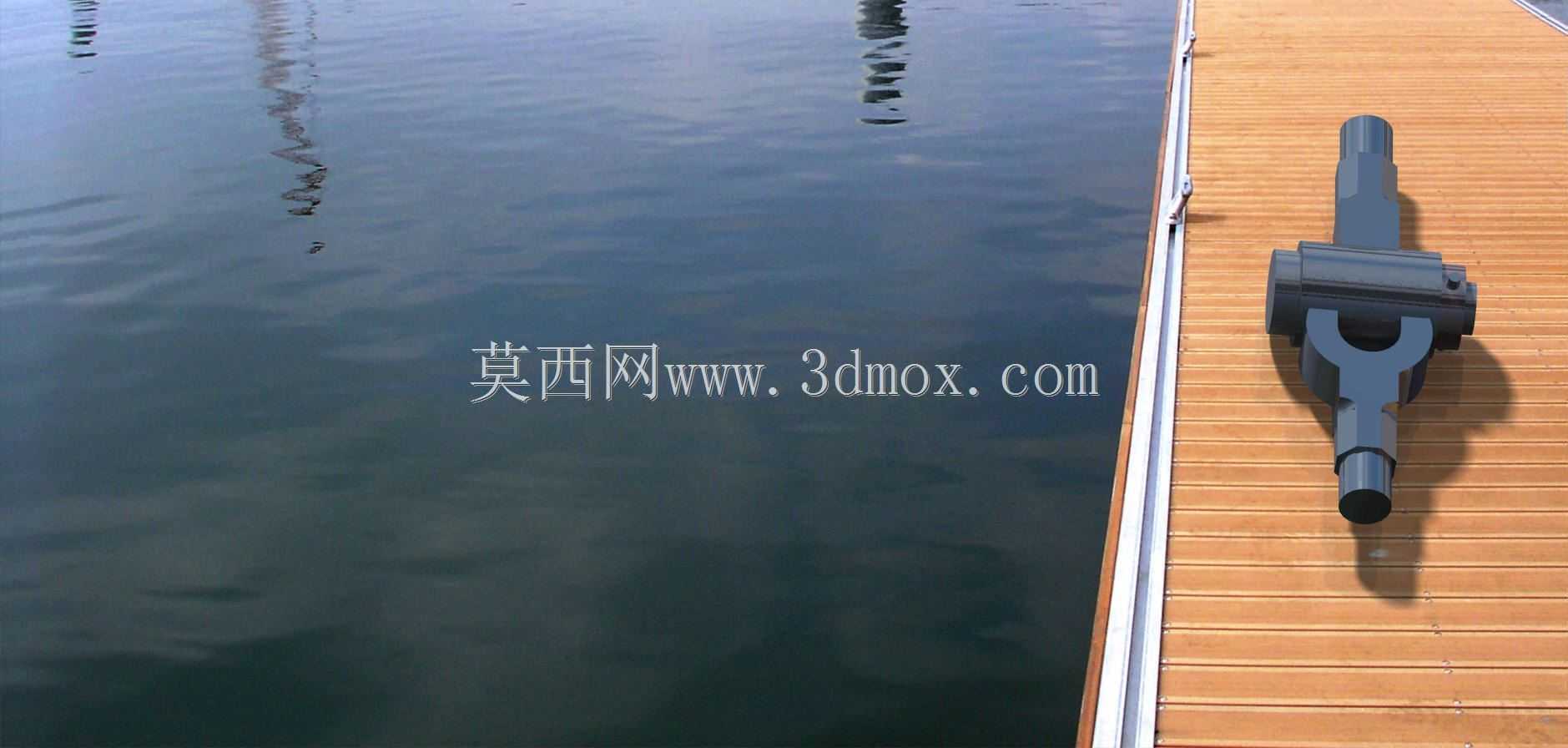

　　从建模逻辑来看，这类零件适合采用参数化建模方式，将轴颈直径、本体长度、铰接环内径、壁厚等核心尺寸设置为可变参数，后续针对不同车型做适配设计时，只需要修改对应参数就能快速生成新的模型，大幅提升设计效率。建模过程中需要重点关注各部位的过渡圆角，不能出现尖锐的棱角，尤其是受力较大的轴颈与本体连接部位、铰接环与本体连接部位，这些位置的应力集中是导致零件失效的主要原因，建模时需要反复校核应力分布，确保最大应力值低于材料的屈服极限。材料选择上通常采用40Cr调质处理，调质后的硬度控制在28-32HRC，兼顾强度与韧性，能够承受较大的冲击载荷，对于载荷更大的重型车型，也可以采用42CrMo材料，进一步提升零件的疲劳强度。

　　实际装配时，该接头两端的轴颈分别与转向拉杆、转向节臂的安装孔配合，通过锁紧螺母固定，中间铰接环部位安装球销或者耐磨衬套，实现摆动自由度。设计时需要预留足够的扳手空间，保证锁紧螺母能够用标准扭矩扳手拧紧，避免装配时出现工具干涉。在整车验证阶段，需要对该零件进行台架疲劳试验，模拟整车全生命周期内的转向动作与路面冲击，验证零件的疲劳寿命是否满足设计要求，同时还要在实车环境下验证转向全行程内是否存在运动干涉，确保转向动作顺畅无卡滞。
