三爪自定心液压车床卡盘结构设计

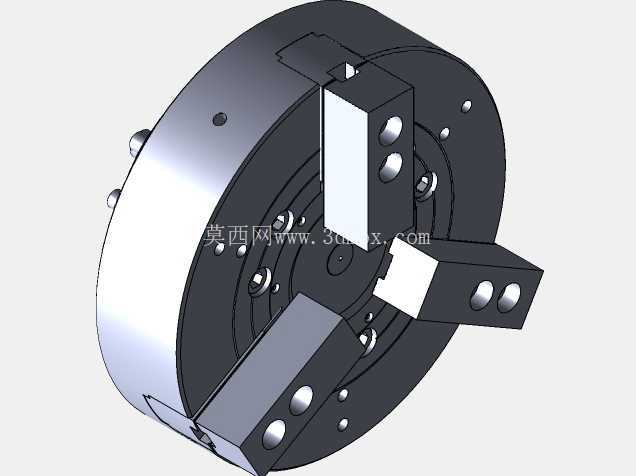

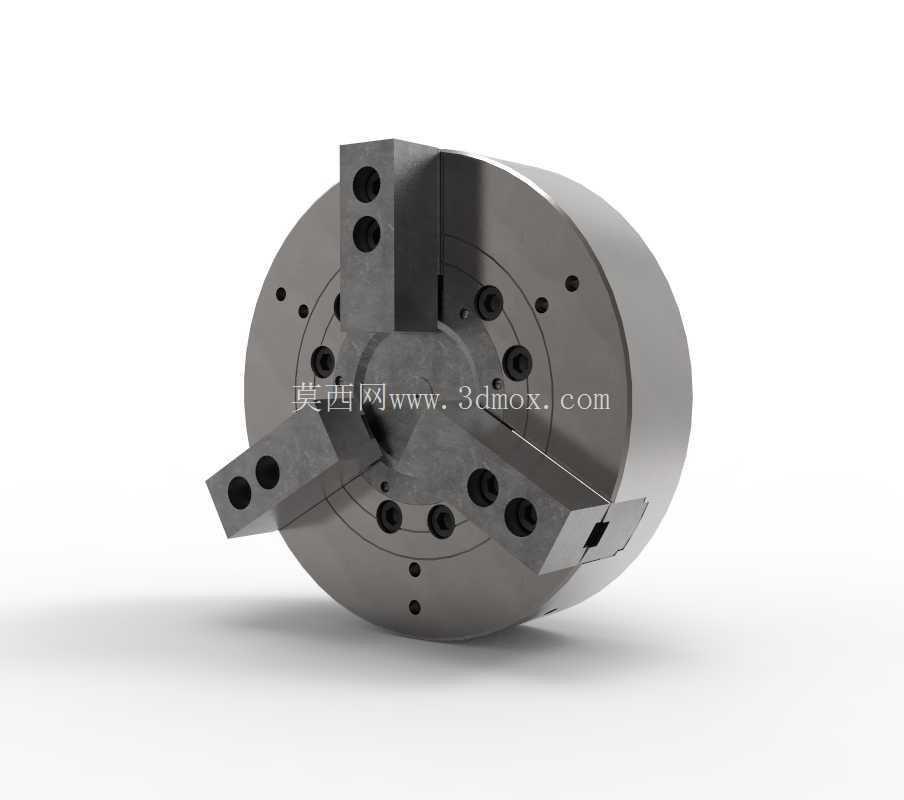

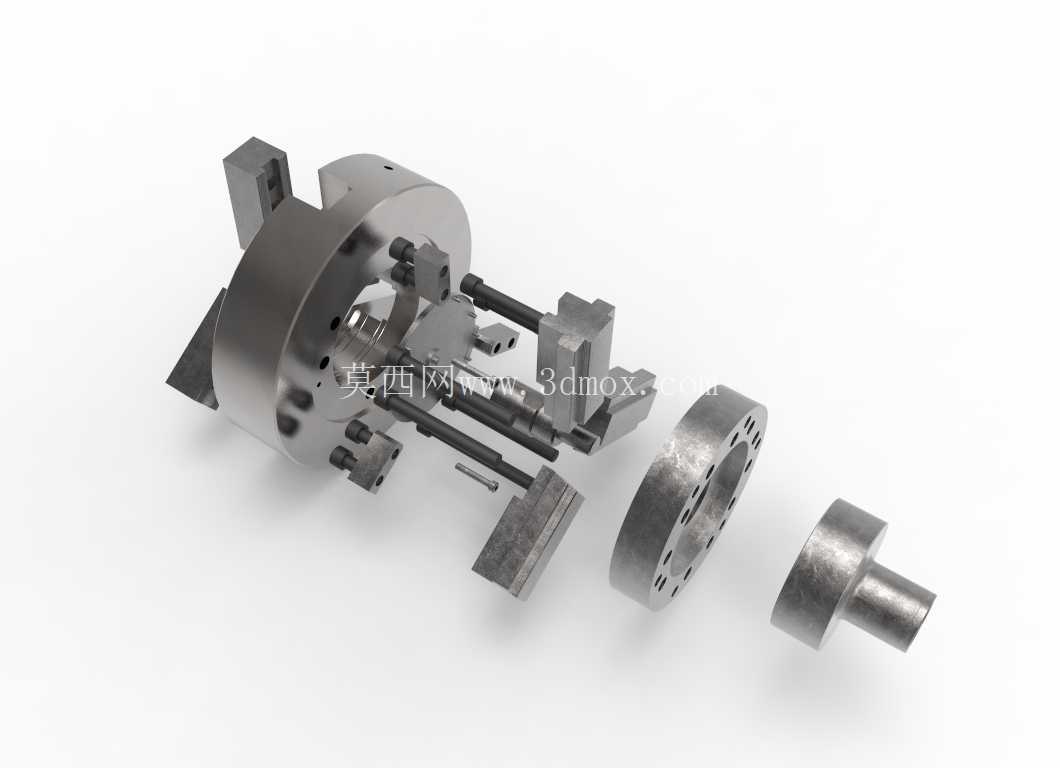

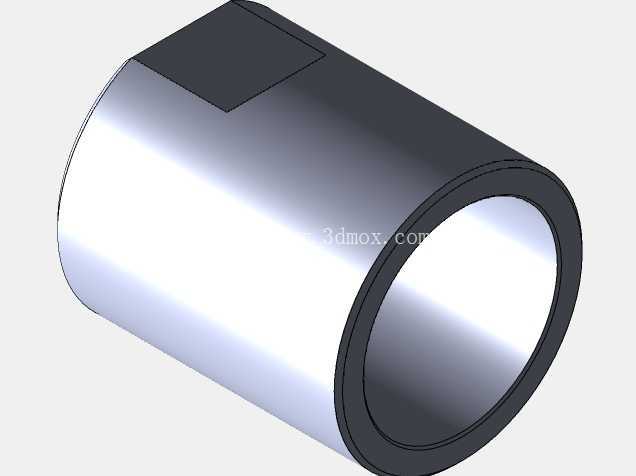

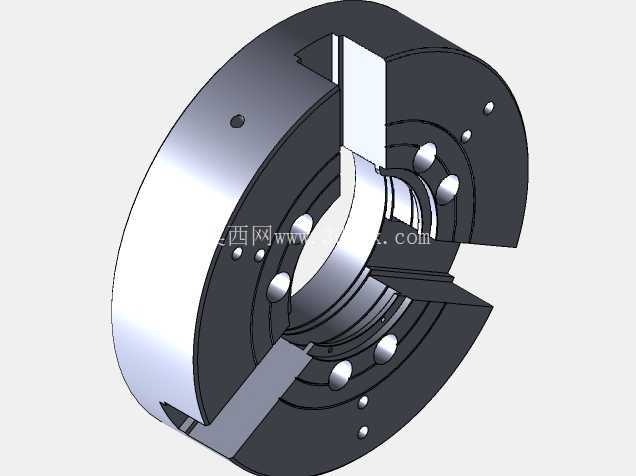

　　在普通车床、数控车床的回转类零件加工工序中，卡盘是直接决定装夹精度、加工效率与夹持可靠性的核心功能部件，这套三爪自定心结构的卡盘，主要适配盘类、短轴类零件的外圆、内孔夹持作业，在批量车削加工场景下，相比手动三爪卡盘能大幅降低装夹辅助时间，同时保证重复装夹的定心精度一致性。从结构设计逻辑来看，该卡盘采用内置楔式动力传递结构，三个卡爪沿盘体周向120°均布，通过内部的楔块机构将轴向的动力输入转化为三个卡爪同步的径向移动，实现自动定心与夹紧动作，定心精度可控制在0.02mm以内，能够满足IT7级精度以内的回转件车削装夹需求。

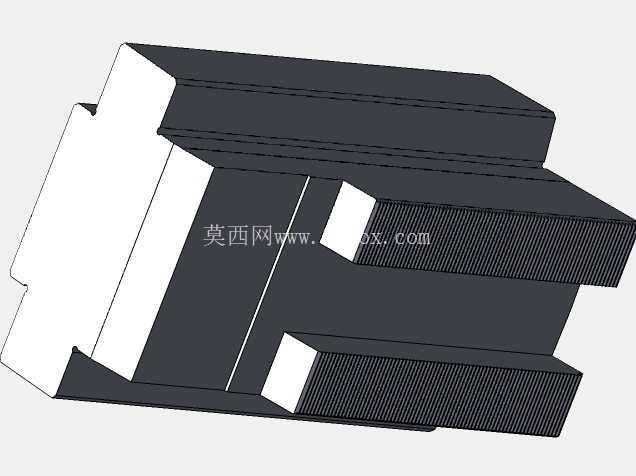

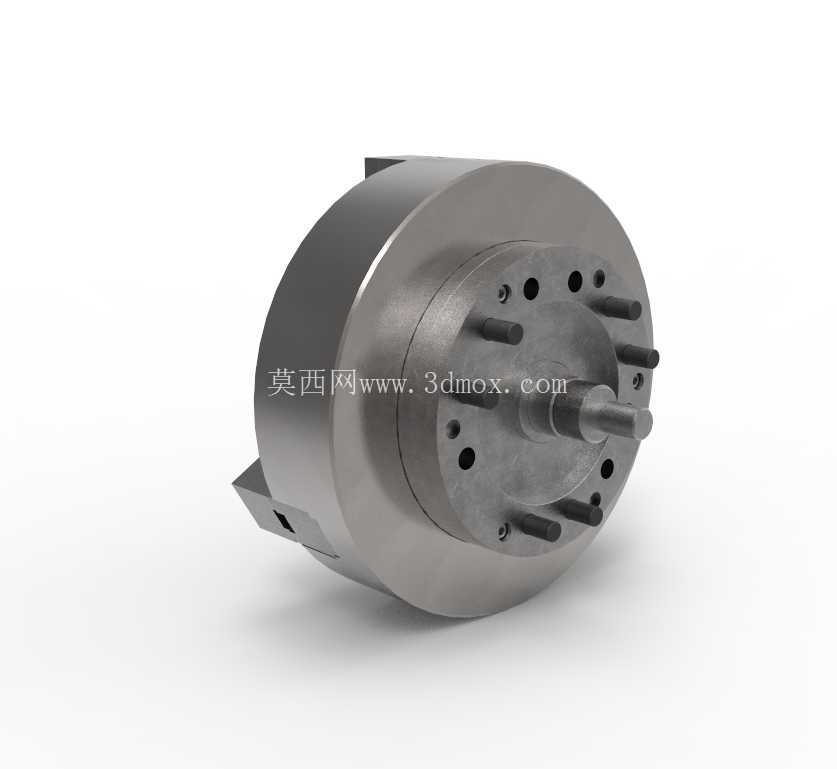

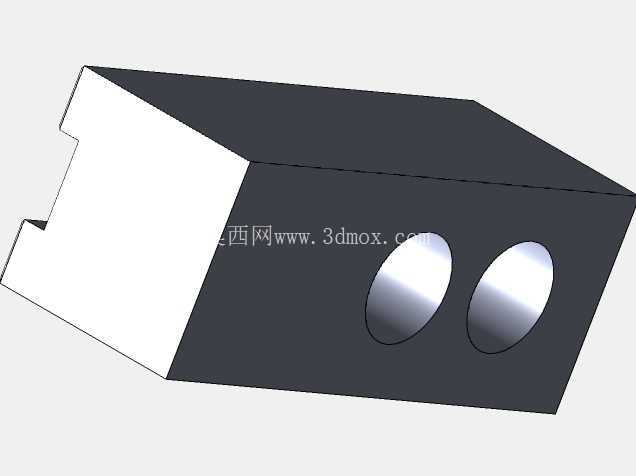

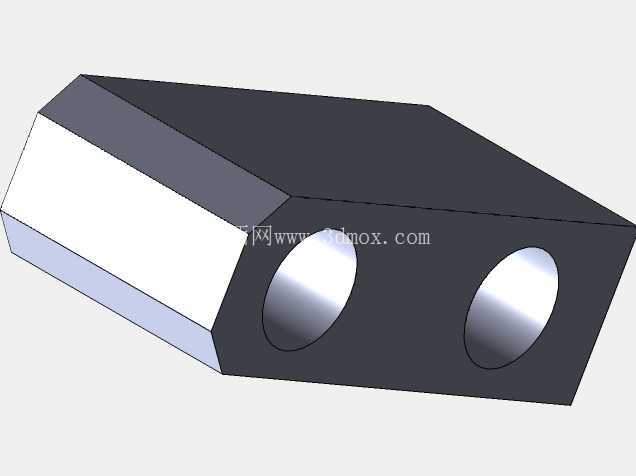

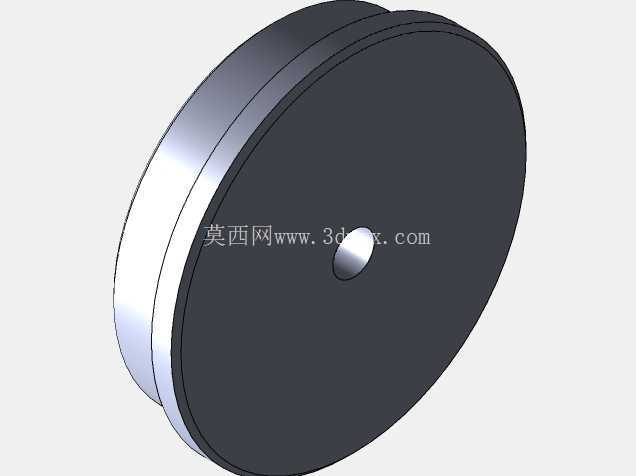

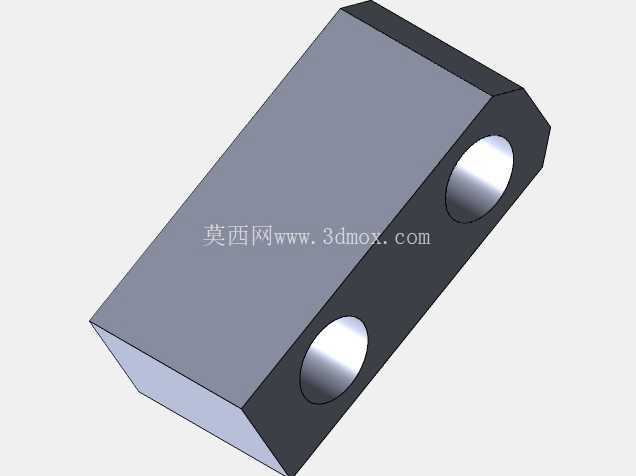

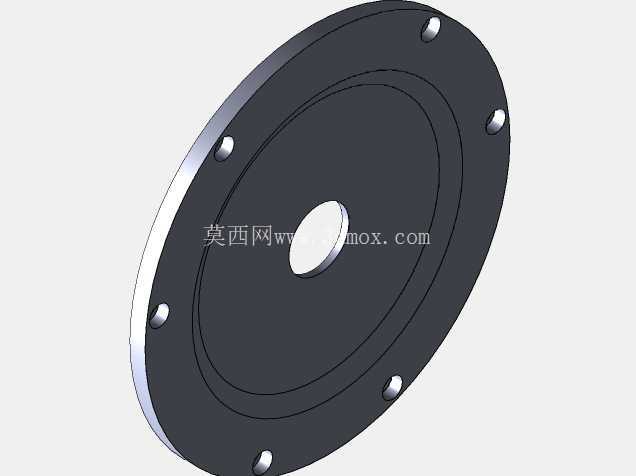

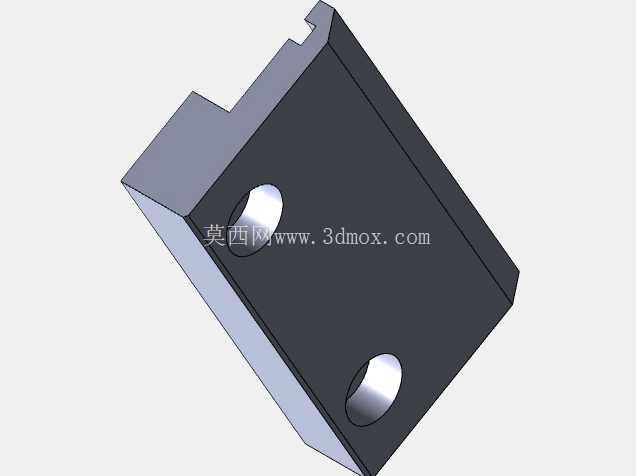

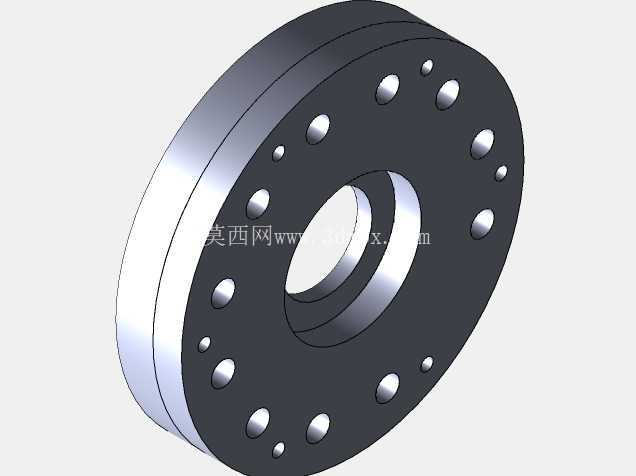

　　卡盘的盘体采用合金结构钢整体锻造后经调质处理，配合表面的耐磨涂层处理，在长期承受切削交变载荷的工况下，能有效降低盘体导轨面的磨损量，延长卡盘的整体使用寿命。卡爪部分采用分离式设计，基爪与顶爪可拆分更换，针对不同直径范围的工件，可更换对应行程的顶爪，无需整体更换卡盘组件，大幅降低生产现场的夹具适配成本。从安装边界来看，该卡盘的后端采用标准短锥连接接口，可直接适配多数卧式车床、斜床身数控车床的主轴端部连接尺寸，安装时通过主轴后端的拉紧油缸或气缸提供动力输入，无需额外改造主轴结构，现场换装的适配性较强。

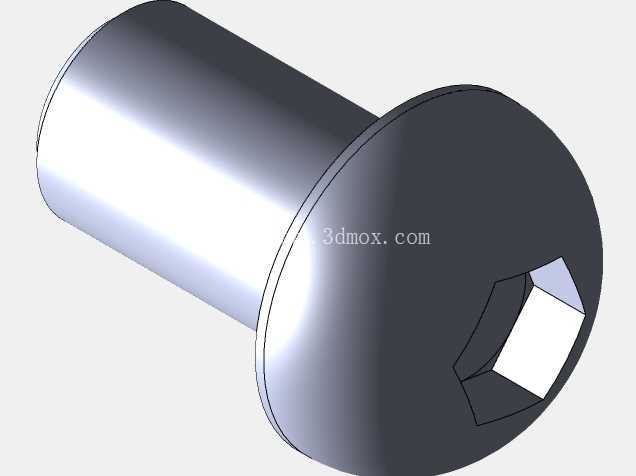

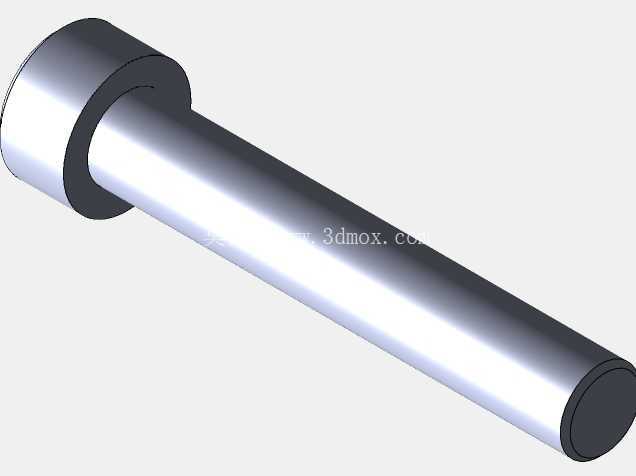

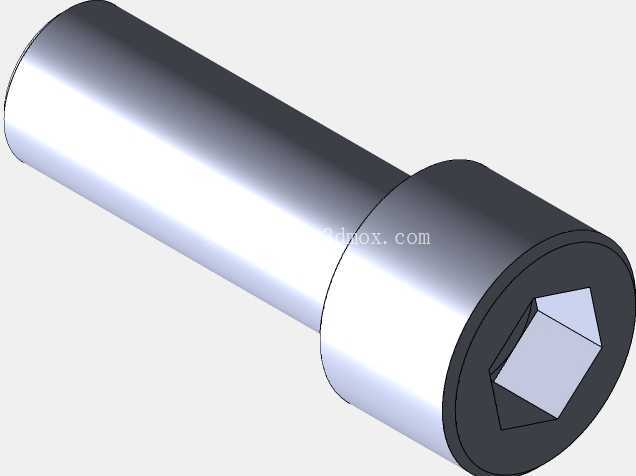

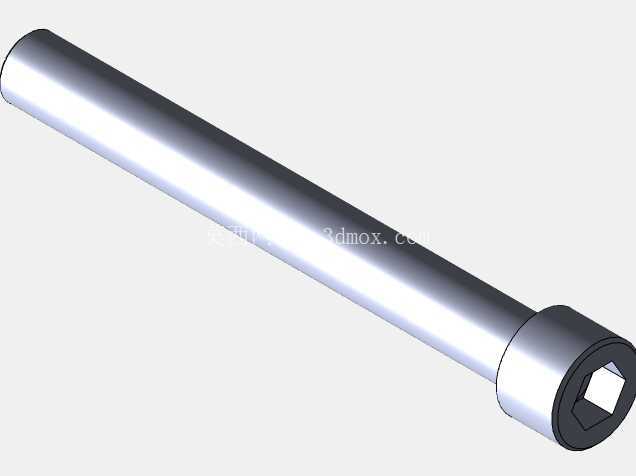

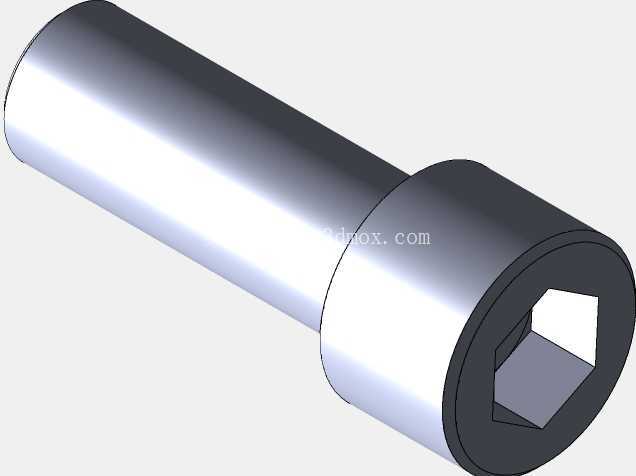

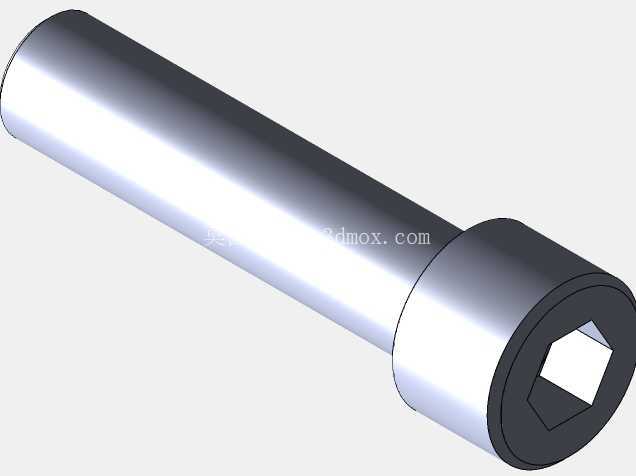

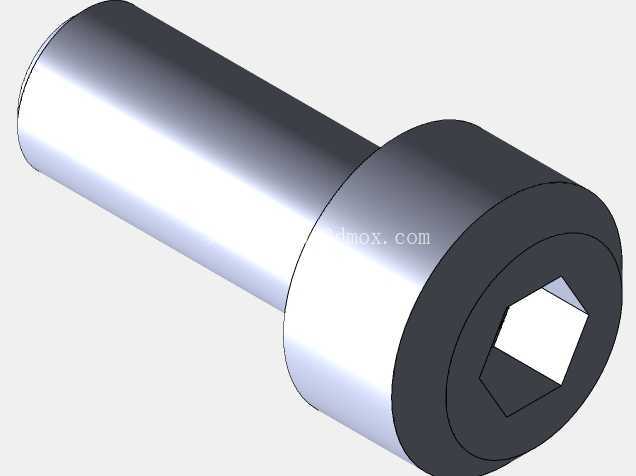

　　卡盘的径向夹持行程覆盖常规中小规格回转件的装夹范围，夹持力可通过输入动力的压力调节实现线性调整，加工薄壁类零件时可降低夹持压力避免工件变形，加工重型切削工况时可提高压力保证夹持可靠性，避免工件在高速回转切削时出现打滑飞出的安全隐患。在实际加工场景中，这类动力卡盘常配合数控车床的自动上下料机构使用，配合机床的自动加工循环实现无人化批量生产，三个卡爪的同步移动特性无需人工找正工件，装夹效率相比手动卡盘提升60%以上。卡盘本体上分布的多个安装螺孔与定位销孔，既用于卡盘内部组件的装配定位，也可用于安装特殊定制的软爪，针对异形工件的装夹需求，可现场修镗软爪的夹持面，进一步提升装夹的贴合度与定心精度。

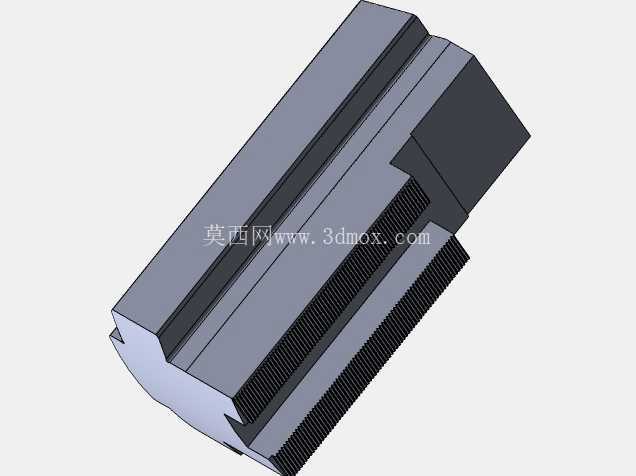

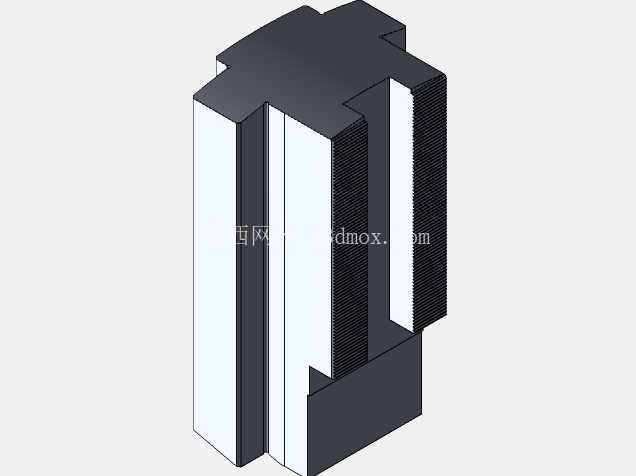

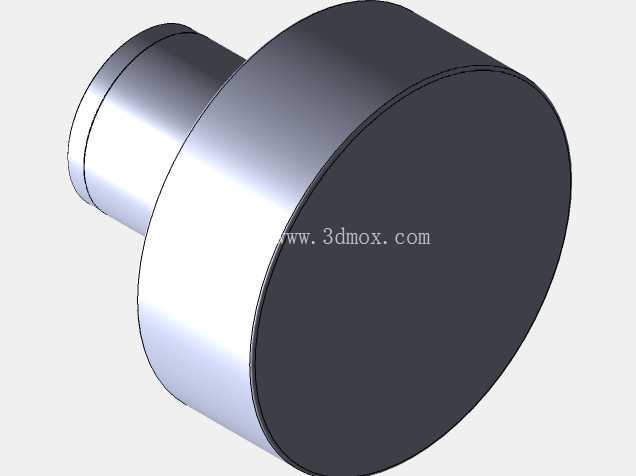

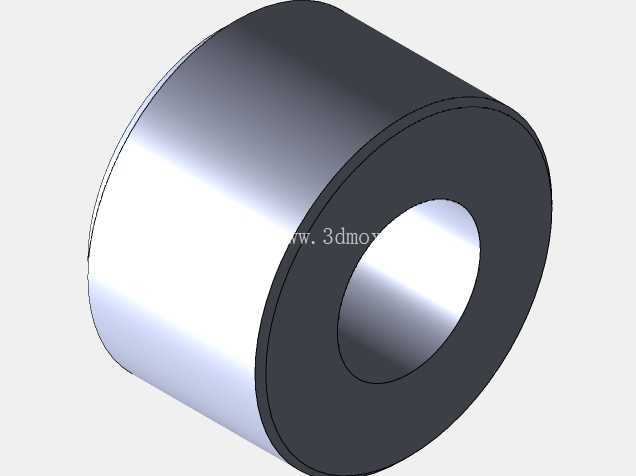

　　卡盘的端面设置有防尘密封结构，可阻挡车削过程中产生的切屑、切削液进入卡盘内部的传动机构，避免楔块、滑动面出现磨粒磨损，降低日常维护的频次。在高速回转工况下，卡盘的三个卡爪做了动平衡校正，最高适配转速可满足常规数控车床的高速车削需求，高速回转时不会因为卡爪的离心力导致夹持力衰减，保证高速切削时的装夹稳定性。从结构细节来看，卡爪的滑动配合面采用了矩形导轨结构，相比燕尾导轨拥有更大的承载面积，在承受较大切削扭矩时，卡爪不会出现翘起、偏移的问题，夹持刚性更强，可承受较大的背吃刀量与进给量，提升粗加工工序的加工效率。卡盘内部的动力传递楔块采用大升角自锁设计，当外部动力输入出现意外中断时，卡爪依然能够保持足够的夹持力，避免工件脱落引发安全事故，这一设计细节在自动化加工场景中尤为重要，可有效降低设备故障带来的生产安全风险。针对不同的加工工况，该卡盘既可以实现外圆夹持，也可通过反装卡爪实现大直径工件的内撑夹持，适配盘类零件的内孔定位装夹需求，一套卡盘可覆盖多种装夹方式，减少生产现场的夹具储备种类。
