双腔式流体输送泵壳体结构设计

　　在流体输送系统的核心部件选型与结构设计环节，泵壳体作为容纳转子组件、形成密闭流道、承受介质压力的核心承载件，其结构合理性直接决定整泵的运行稳定性、承压能力与维护便捷性。本次设计的双腔式泵壳体，针对中低压流体输送工况开发，可适配清水、轻度腐蚀性工业流体、润滑性油液等多种介质的输送需求，广泛应用于工业循环水系统、液压动力单元、中小型化工流体输送管线、设备冷却循环回路等场景。

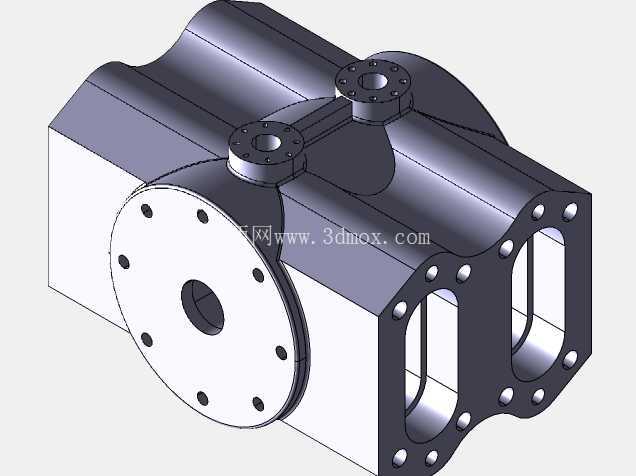

　　从实际安装边界来看，该壳体采用对称式双腔布局，主体安装端面为带均布螺栓孔的圆形法兰结构，端面预留的中心通孔为转子轴的穿装位，周围8个均布螺栓孔可实现与端盖的紧密压合，配合密封沟槽可满足1.6MPa以内的静密封要求，避免介质沿装配面泄漏。壳体侧面设置两个对称的长圆形流道口，为介质的吸入与排出口，流道口周边同样布置带螺栓孔的连接法兰，可直接对接管线法兰，无需额外加装过渡接头，减少管线连接的泄漏点。壳体顶部设置两个带法兰的接口，可作为排气口、测压口或者备用回流口使用，方便现场安装压力表、排气阀等辅件，适配不同工况的管路配置需求。

　　设计过程中优先考虑了壳体的受力均匀性，将高压腔与低压腔的分隔筋做了圆弧过渡处理，避免介质压力交变过程中在筋板根部产生应力集中，提升壳体的抗疲劳性能。壳体的外壁做了局部加厚处理，对应法兰连接的位置设置了加强凸台，既可以保证螺栓拧紧时的局部强度，避免壳体局部被压溃，又能控制整体壁厚，减少不必要的材料浪费，兼顾结构强度与制造成本。所有的法兰密封面都预留了密封件安装槽，可适配O型圈或者非金属密封垫片，装配时无需额外加工密封位，降低现场装配的工作量。

　　从装配逻辑来看，该壳体采用分体式端盖装配结构，转子组件可从侧面的圆形法兰口整体装入，后续维护时只需拆卸对应端盖即可完成叶轮、轴承、密封件的更换，无需将整个泵体从管线上拆卸，大幅降低现场维护的时间成本。壳体底部的平面为安装基准面，可直接固定在泵架或者安装底座上，基准面与轴孔的位置公差控制在0.05mm以内，保证转子装配后与电机轴的同轴度要求，减少运行过程中的振动与噪音。流道内部做了平滑过渡设计，没有直角突变结构，可以减少介质在壳体内的流动阻力，降低紊流产生的概率，提升整泵的运行效率，同时减少介质内杂质在流道拐角处的沉积，降低流道堵塞的风险。

　　针对不同的使用场景，该壳体结构可适配多种材质的加工需求，采用铸铁铸造时可满足常规水系统、油系统的使用要求，采用铸不锈钢加工时可适配轻度腐蚀介质的输送场景，所有的连接尺寸都遵循通用管路法兰标准，可直接替换同参数规格的现有泵壳体，无需改动现有管线的安装布局。在建模过程中，所有的装配孔位都做了安装间隙预留，螺栓孔与螺栓的间隙控制在合理范围，既可以补偿少量的安装错位，又不会因为间隙过大导致密封面压合不均。壳体上的所有棱边都做了倒角处理，既可以去除加工毛刺，避免装配时划伤密封件或者操作人员，又能减少应力集中点，提升壳体的整体结构强度。
