C形螺旋夹紧工装结构设计

　　在机械加工、装配维修、小型工件定位场景中，手动螺旋夹紧类工装始终是小批量作业、工位临时固定场景下的核心辅助工具，这款C形结构的夹紧组件，正是针对小行程、大夹紧力需求的手动夹持场景开发的结构方案。从实际应用场景来看，这类C形夹常出现在机加工工位的工件临时装夹、钣金件粘接固化时的施压固定、线束端子压接辅助定位、小型零部件焊接时的对位夹持，甚至是家用DIY、木工小作业场景中都能见到同类结构的身影，其核心优势在于无需外接动力源，仅靠手动操作即可输出稳定夹紧力，且结构简单可靠，维护成本极低。

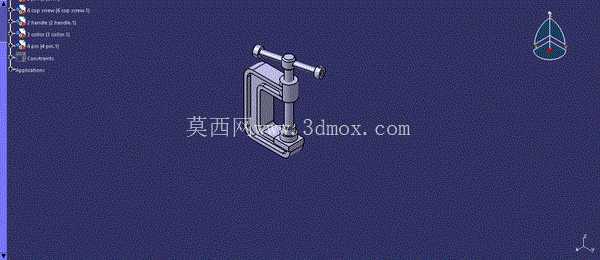

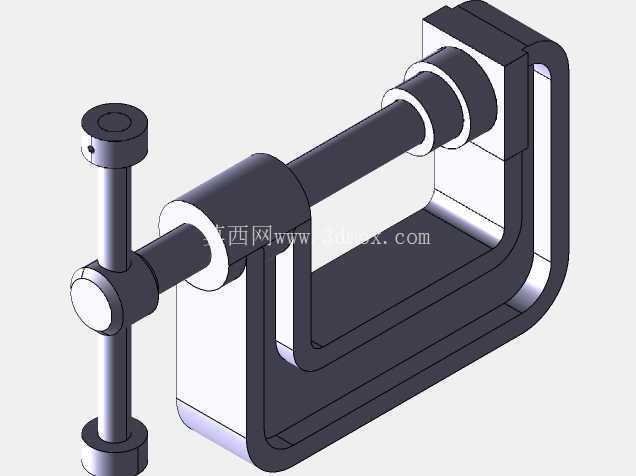

　　从功能特性上看，这款C形夹组件采用经典的C型开口框架作为主体承力结构，开口侧的固定承压面与活动压头形成平行夹持面，配合T型转动手柄驱动的螺旋进给机构，转动手柄时螺杆带动压头沿C型架的导向槽做直线进给运动，逐步缩小两个夹持面的间距，最终对放置在开口内的工件施加垂直于夹持面的正压力，依靠接触面的静摩擦力限制工件的位移，实现可靠固定。螺旋副本身具备自锁特性，当停止转动手柄后，螺杆不会在工件反作用力下回退，能够长时间保持夹紧力稳定，不会出现松脱滑落的问题，这也是螺旋夹紧结构相比凸轮夹紧、弹簧夹紧结构最突出的优势，尤其适合需要长时间保持施压状态的作业场景，比如工件粘接、胶水固化、焊缝冷却定型这类需要持续施压的工序。

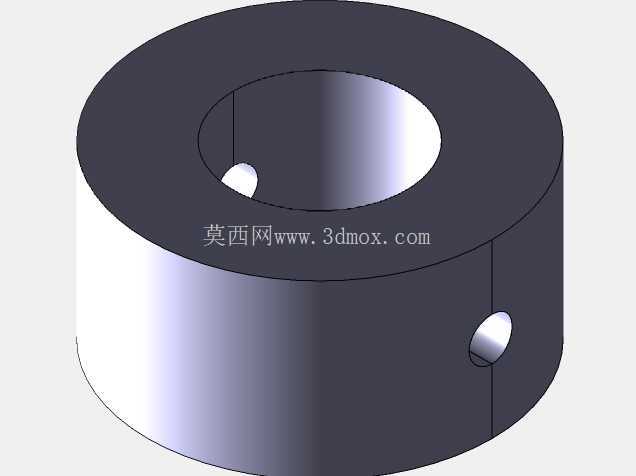

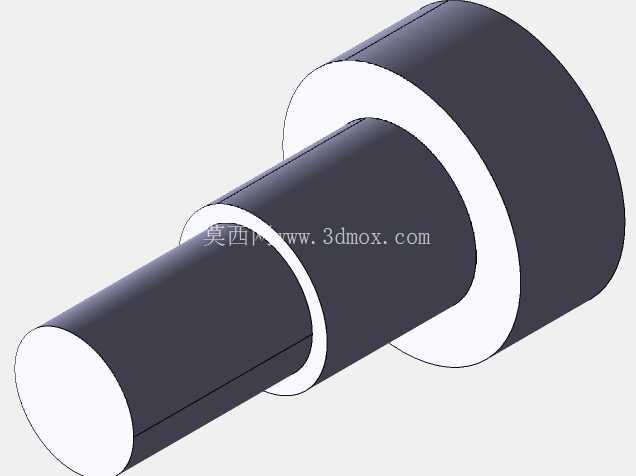

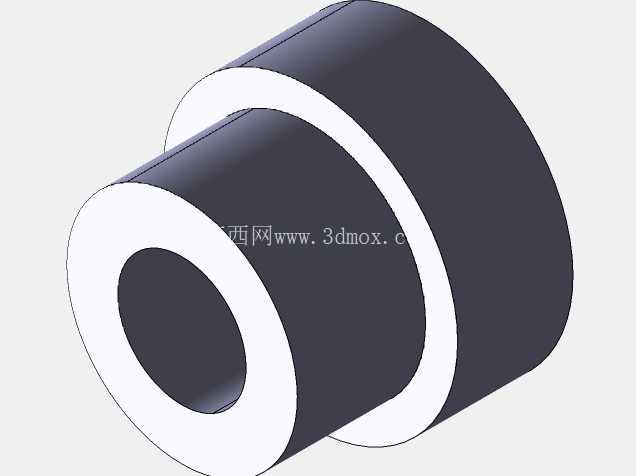

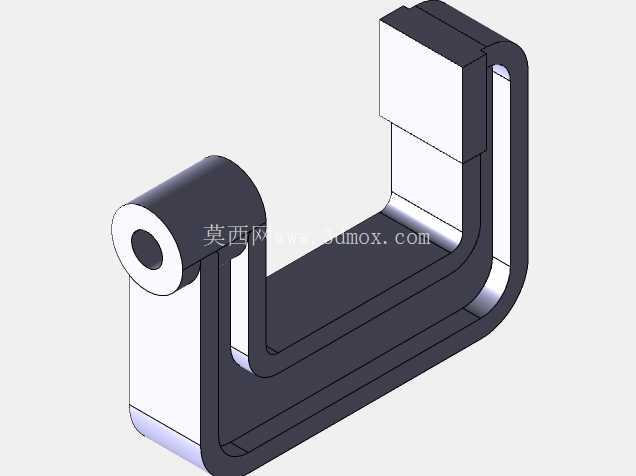

　　在设计思路层面，这款结构首先围绕C型架的受力特性做了结构优化，C型架作为悬臂式承力构件，夹紧作业时架体承受弯曲应力，因此在架体的转角位置做了圆弧过渡处理，避免直角位置产生应力集中，长期受力下出现裂纹甚至断裂的问题；架体的截面采用等强度设计，靠近固定承压端的位置截面厚度更大，向手柄安装端逐步过渡，在保证整体结构刚度的前提下尽可能减少冗余材料，控制整体重量，方便手动拿取移动。螺旋进给部分的螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合手动进给场景，同时耐磨性能更好，长期反复使用不会出现螺纹滑牙的问题；压头与螺杆的连接端采用活动铰接结构，夹紧过程中压头可以根据被夹持工件的表面角度做小幅度偏转，保证压头端面能够完全贴合工件表面，避免点接触导致的工件表面压痕，同时也能让夹紧力分布更均匀，不会因为工件表面存在微小斜度导致夹持不稳。T型手柄的长度经过力矩匹配设计，普通人手施加的握力即可通过杠杆放大，在螺杆端输出足够的夹紧力，同时手柄两端做了滚花处理，转动时不易打滑，操作手感更顺畅。

　　从安装边界与尺寸适配角度来看，这款C形夹的开口深度与开口行程是核心选型参数，开口深度决定了能够夹持工件的边缘伸入距离，这款结构的C型架开口深度覆盖常规小型工件的夹持需求，能够满足大部分厚度在行程范围内的工件夹持，不需要额外搭配垫块；整体外形轮廓没有外凸的尖锐棱角，所有棱边都做了倒钝处理，拿取使用时不会划伤操作人员；活动压头的端面做了防滑网纹处理，夹持金属、塑料、木材等不同材质的工件时都能提供足够的摩擦力，即使工件表面存在少量油污也能保持夹持稳定，不会出现工件滑脱的问题。固定承压面与架体为一体化结构，平面度经过结构设计保证，与活动压头的进给方向保持垂直，夹紧时不会出现压头偏斜导致的工件翘起问题。

　　在实际使用过程中，这类C形夹不需要复杂的安装固定，既可以手持操作完成临时夹持，也可以通过螺栓将C型架的背部固定在工作台面上，作为工位上的固定夹持座使用，适配多场景的使用需求。整体结构没有易损的复杂零件，日常使用仅需要定期在螺旋副位置涂抹少量润滑脂，即可保证进给顺畅，长期使用后如果压头出现磨损，仅需要更换压头零件即可，不需要更换整个夹具体，维护成本极低。相比快速夹具、气动夹紧装置，这款C形夹组件不需要配套动力源，不受场地气源、电源的限制，在户外维修、野外作业、无动力配套的临时工位上都能正常使用，通用性极强。
