剪式车载起重支撑装置结构设计

　　在乘用车日常维保、轮胎更换、底盘检修场景中，剪式顶升支撑装置是普及率极高的随车配套工具，这类装置依靠剪臂的铰接折叠特性，在非工作状态下可压缩至扁平形态，占用极小的后备箱储物空间，工作状态下通过螺旋传动的机械增益，将输入的旋转扭矩转化为垂直方向的顶升力，完成车辆单侧底盘的举升支撑作业。

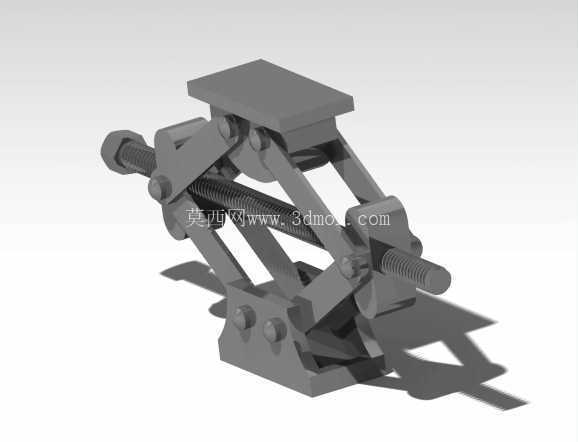

　　从结构设计逻辑来看，这套剪式支撑装置采用对称式双组剪臂布局，上下两端分别设置承载顶板与底座，剪臂之间通过铰接销轴连接，中间贯穿梯形传动丝杠，丝杠两端设置反向旋合的螺纹段，与剪臂中部的传动螺母座配合，当转动丝杠端部的受力端时，两组螺母座会沿丝杠轴向同步相向或反向移动，带动剪臂完成展开顶升或折叠收纳动作。这种传动结构具备天然的机械自锁特性，当顶升作业中停止转动丝杠时，梯形螺纹的导程角小于摩擦当量角，可在无额外锁止结构的情况下保持支撑高度稳定，避免作业过程中出现支撑回落的安全隐患，完全符合车载维保工具的安全设计要求。

　　从实际使用的边界条件来看，这类剪式支撑装置的承载顶板设置有防滑纹理与定位卡槽，作业时可卡入车辆底盘预设的顶升支撑点位，避免顶升过程中出现顶板滑移；底座采用加宽的平面支撑结构，可在平整铺装路面上分散承载压力，降低单位面积压强，避免软质路面出现底座下陷问题。非工作状态下整体折叠后的厚度通常不超过100mm，长度控制在350mm以内，可轻松放入乘用车后备箱的工具储物槽内，不会占用过多行李存放空间；最大顶升高度通常可达到350-400mm，完全满足家用乘用车底盘离地间隙的举升需求，最低收纳高度可适配底盘较低的轿车车型，无需额外垫高即可放入车辆底盘下方的支撑点位。

　　在结构强度设计层面，剪臂主体采用冲压成型的高强度钢板制作，铰接销轴采用调质处理的中碳钢材质，传动丝杠采用梯形螺纹设计，相比普通三角螺纹具备更高的传动强度与耐磨性能，可承受顶升过程中的径向与轴向复合载荷。所有铰接点位均设置有转动间隙配合，避免长期使用后出现锈蚀卡滞问题，丝杠表面可通过涂抹润滑脂降低转动阻力，即便是普通使用者借助随车配套的摇把，也可轻松完成车辆顶升操作，无需额外的液压动力源或外接能源，完全依靠纯机械结构完成力的传递与转换，在低温、高海拔等极端环境下也不会出现液压装置常见的密封失效、介质凝固问题，环境适应性远优于液压类顶升工具。

　　从装配设计的角度来看，整套装置的零件数量控制在极低水平，除上下承载板、四组剪臂、传动丝杠、两组传动螺母、铰接销轴之外，仅需配套少量的轴用挡圈即可完成整体装配，生产装配工艺简单，后期维护成本极低，仅需定期在铰接点与丝杠位置补充润滑脂即可长期保持工作状态，不存在液压装置的密封件老化、漏油等维护痛点。在实际作业过程中，使用者仅需将折叠状态的装置放置在车辆对应顶升点位下方，通过摇把转动丝杠即可逐步提升支撑高度，举升过程中支撑力线性上升，无突然的行程跳变，作业过程平稳可控，当达到所需作业高度后即可停止转动丝杠，依靠螺纹自锁特性保持支撑状态，完成轮胎更换或底盘检修作业后，反向转动丝杠即可平稳降下支撑装置，折叠后即可收纳存放。

　　这类纯机械剪式顶升装置的设计核心，是在有限的收纳体积与重量限制下，通过机械结构的力放大作用，让普通使用者无需借助大型设备即可完成车辆的临时顶升作业，结构上没有冗余的复杂零件，所有构件均同时承担传动与承载功能，材料利用率极高，整体重量通常可控制在3kg以内，即便是力量较小的使用者也可轻松搬运与操作。在建模过程中需要重点关注铰接点位的同轴度配合、丝杠与螺母座的行程匹配、剪臂展开过程中的运动干涉检查，确保在整个顶升行程范围内，所有剪臂的转动角度均处于合理区间，不会出现结构死点或运动卡滞，同时要校核最大顶升高度下的剪臂受力角度，确保结构承载能力满足额定载荷要求，避免出现结构变形或失稳问题。
