手动螺旋顶升承重支撑工具结构设计

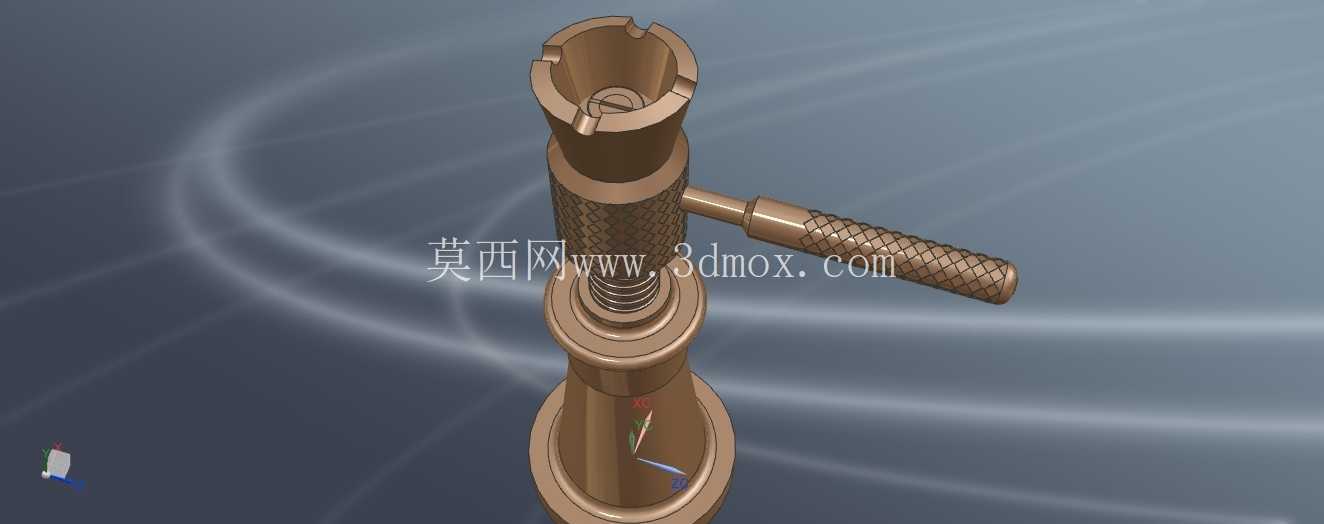

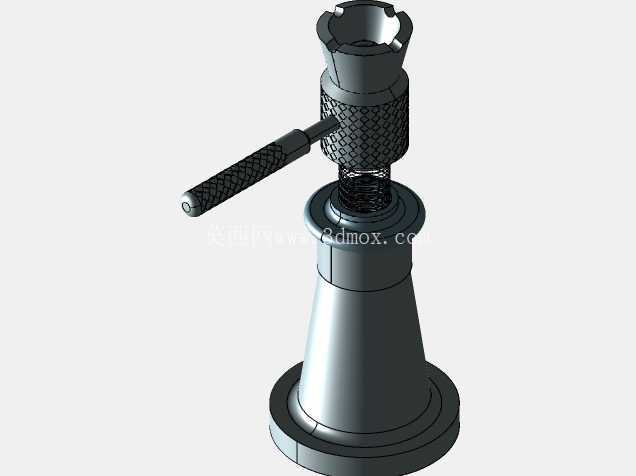

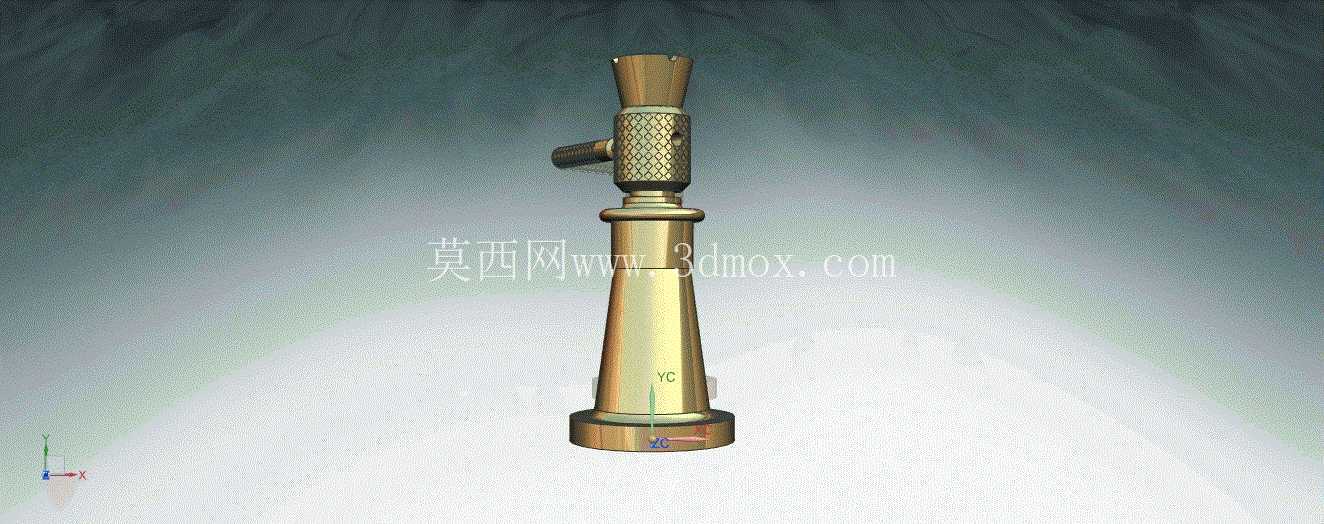

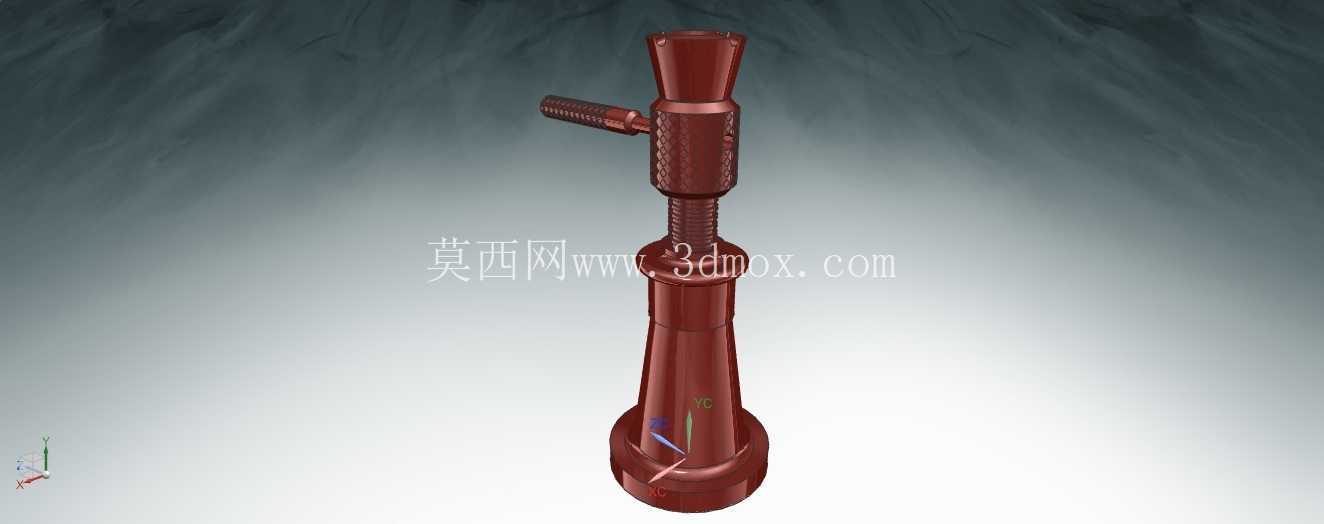

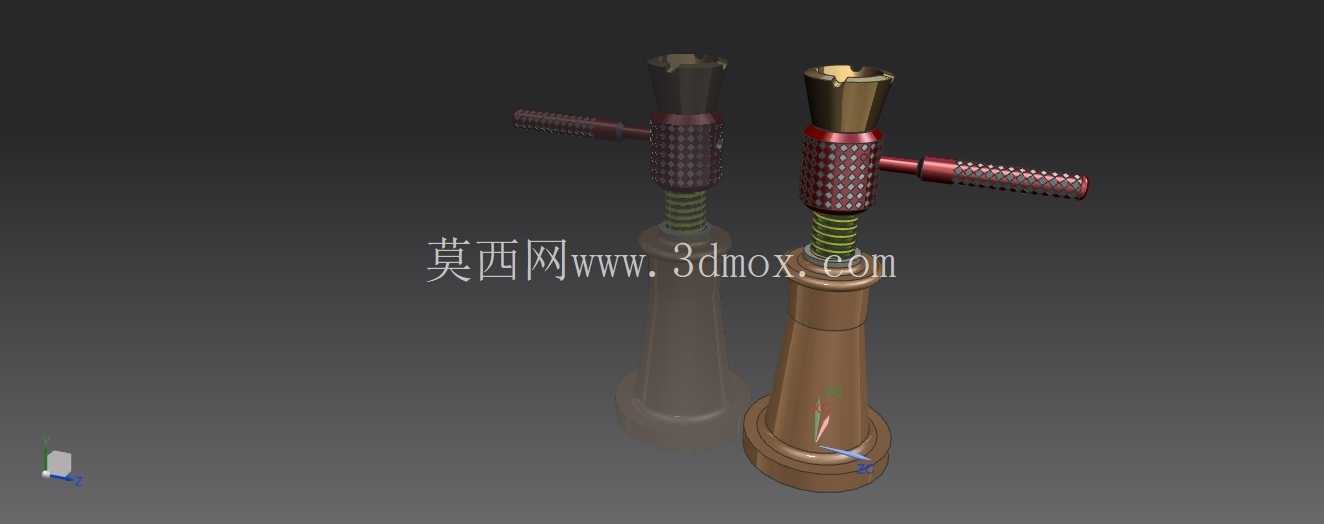

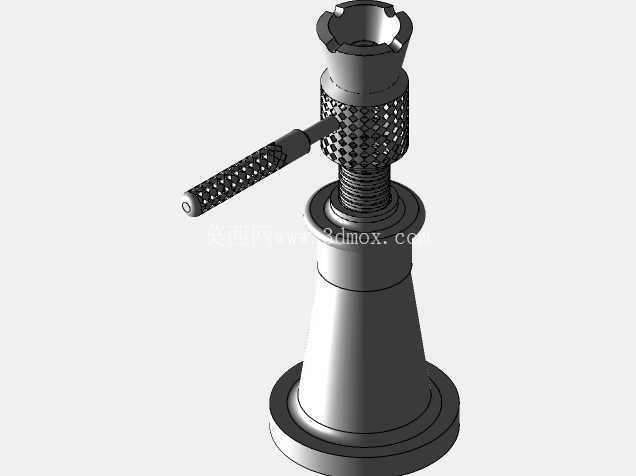

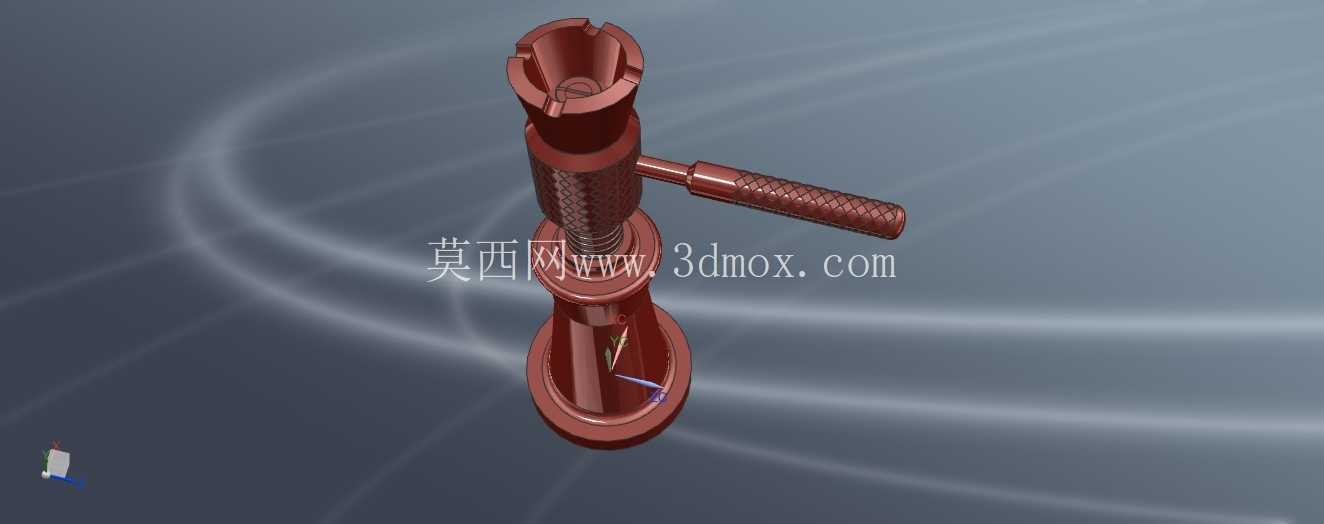

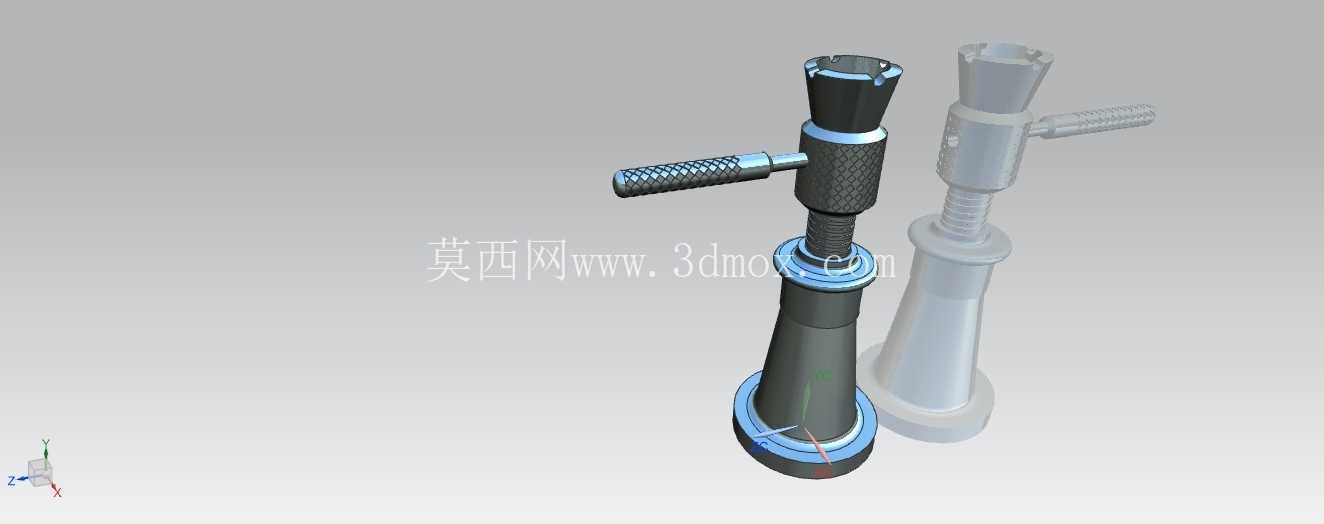

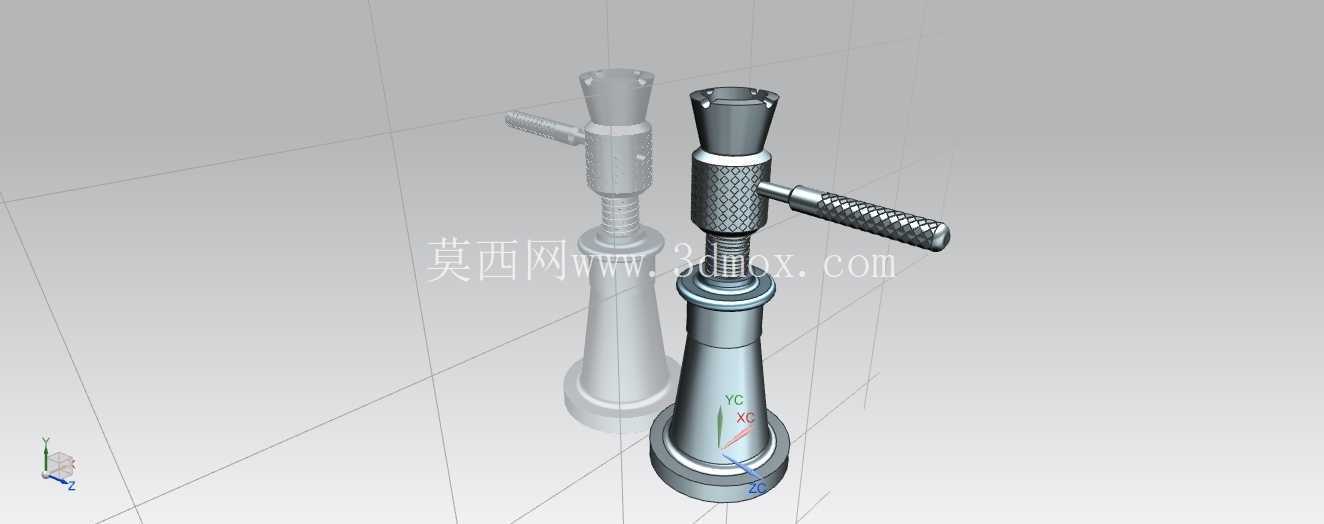

　　在设备检修、小型构件安装、工装调平这类需要小行程精准顶升的作业场景里，螺旋类顶升工具的应用占比一直不低，和液压类顶升设备相比，它没有密封件老化泄漏的隐患，也不需要配套动力源，纯机械传动的结构能在无电、无液压补给的野外、狭小工位下稳定工作，自锁特性还能避免负载回落的风险，适合长时间保持支撑姿态的作业需求。这款螺旋顶升组件的设计，核心围绕手动操作的力传递效率与承重稳定性展开，整体采用同轴阶梯式布局，从底部承托底座到顶部支撑头，所有受力部件的轴线完全重合，避免偏载带来的局部应力集中。

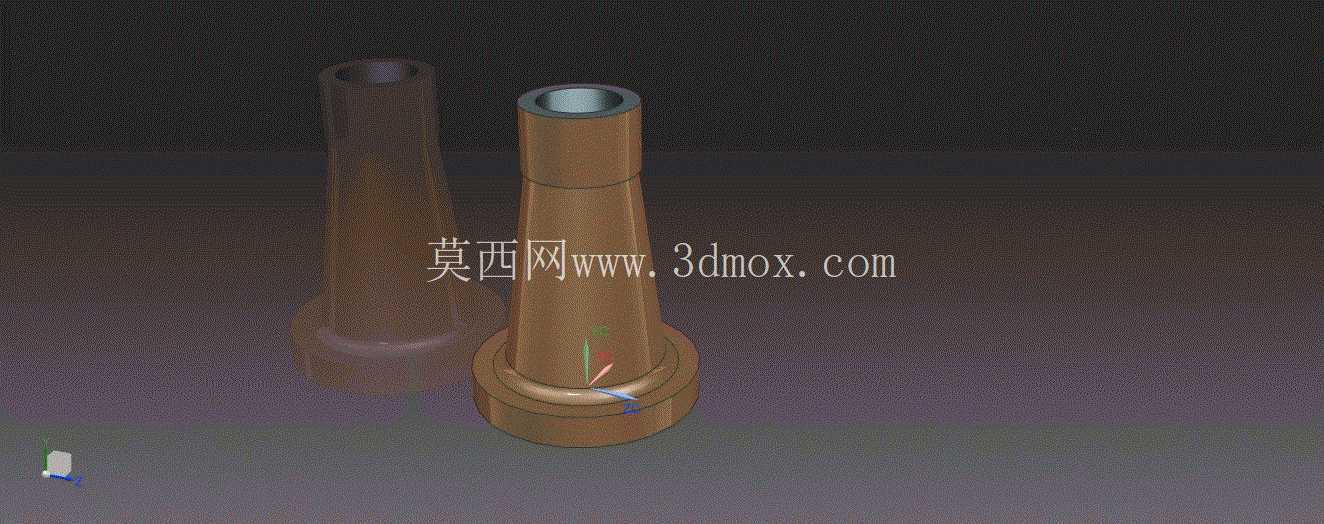

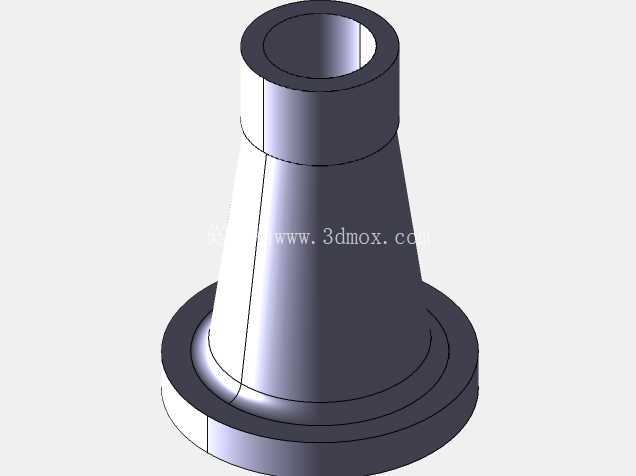

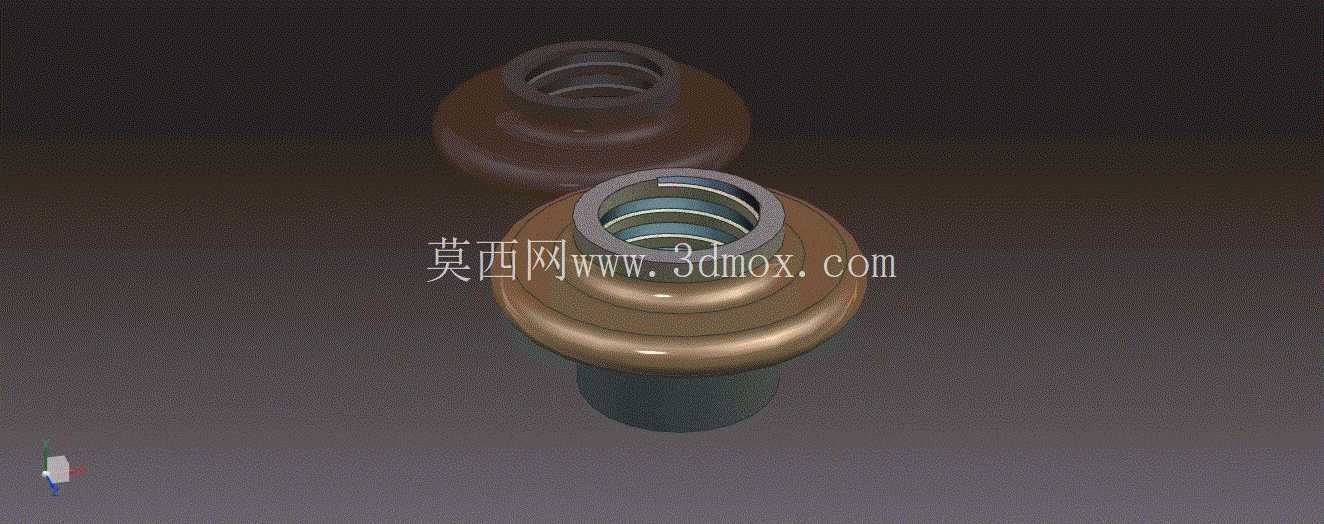

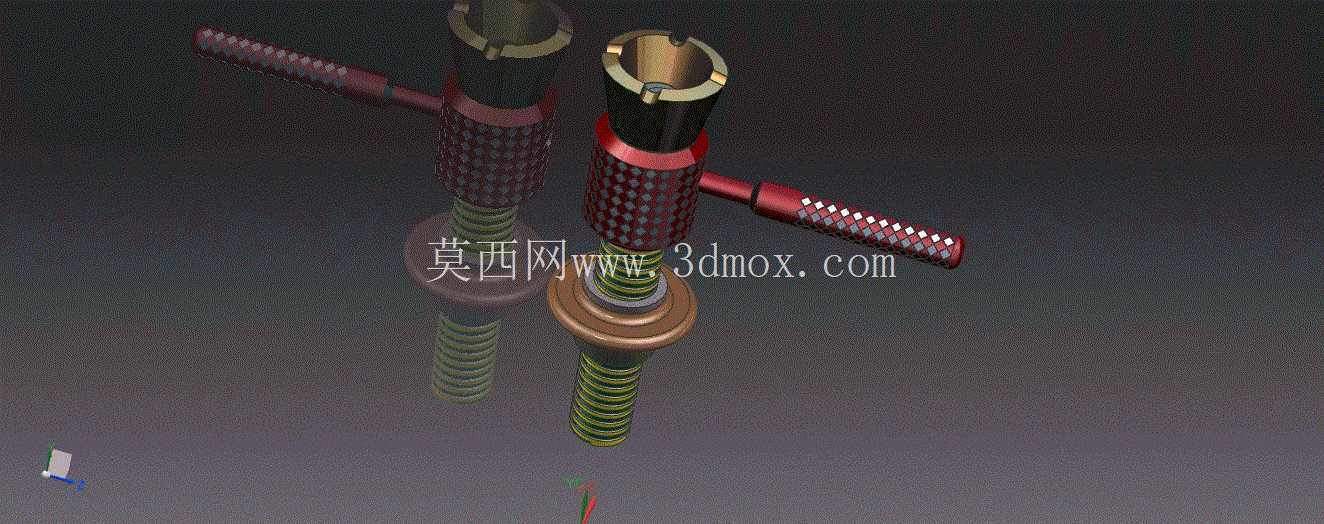

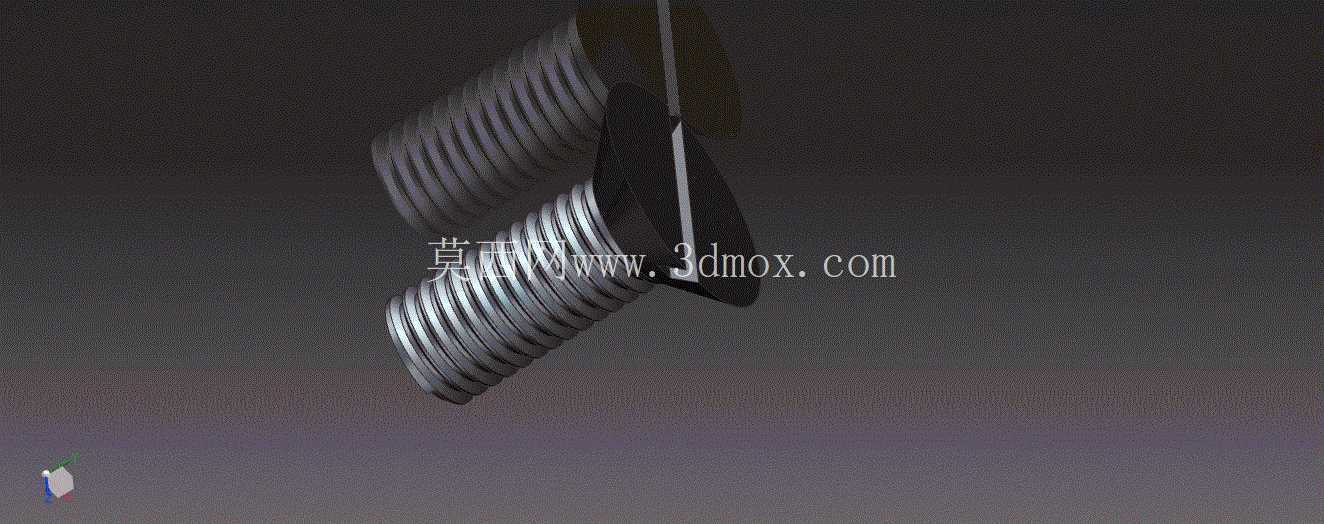

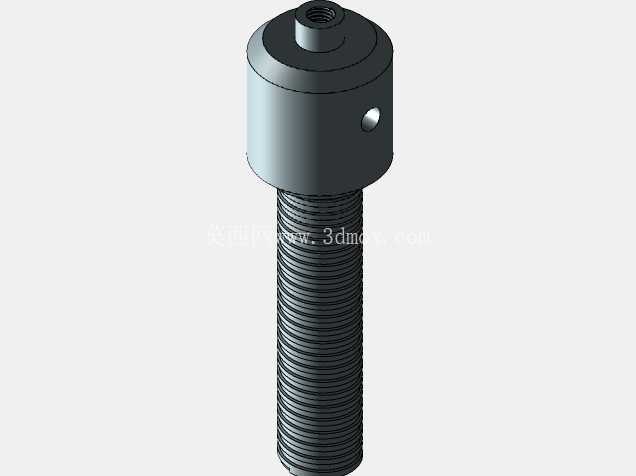

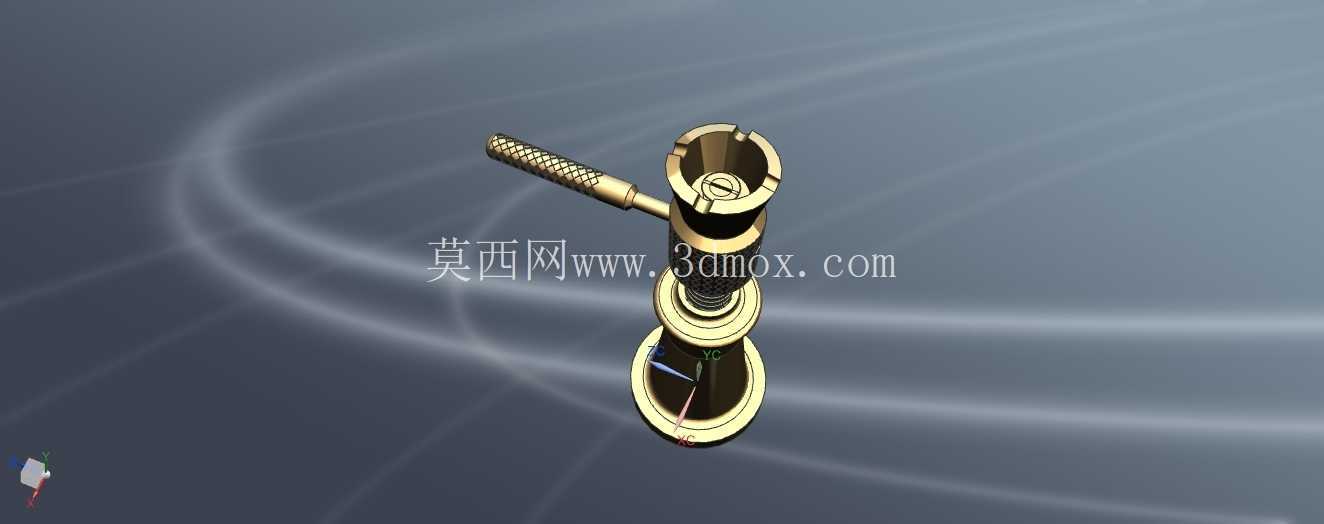

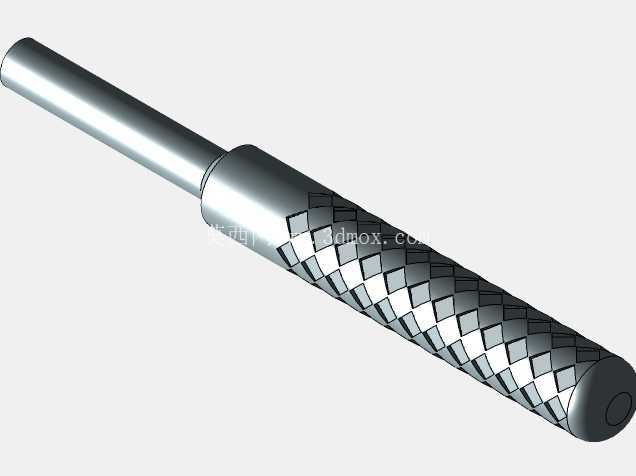

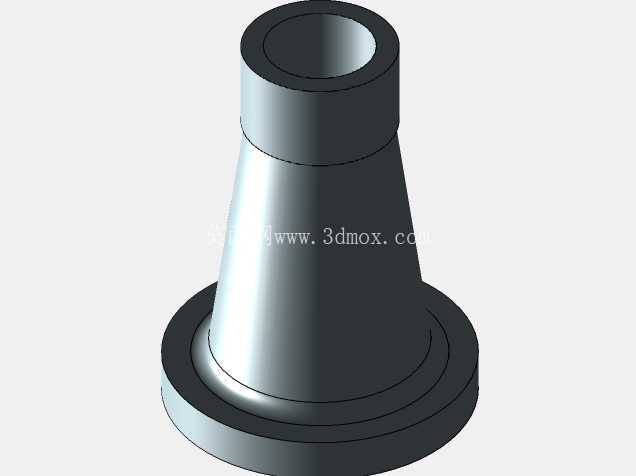

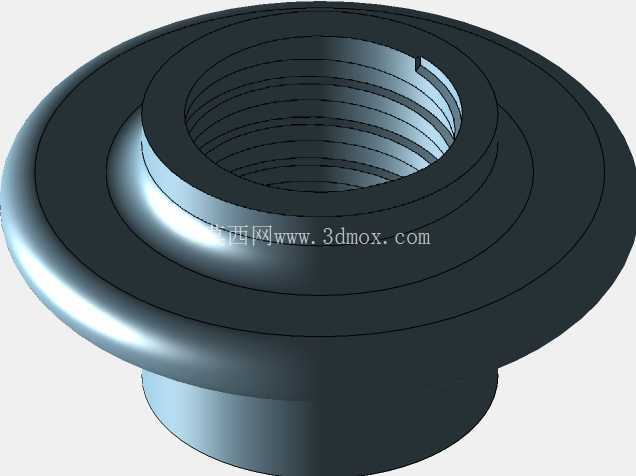

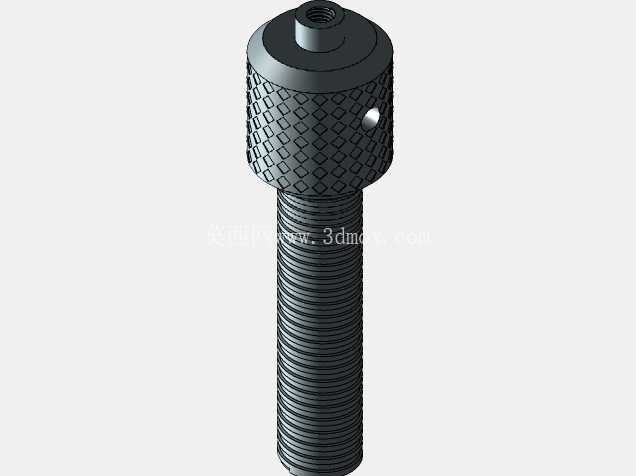

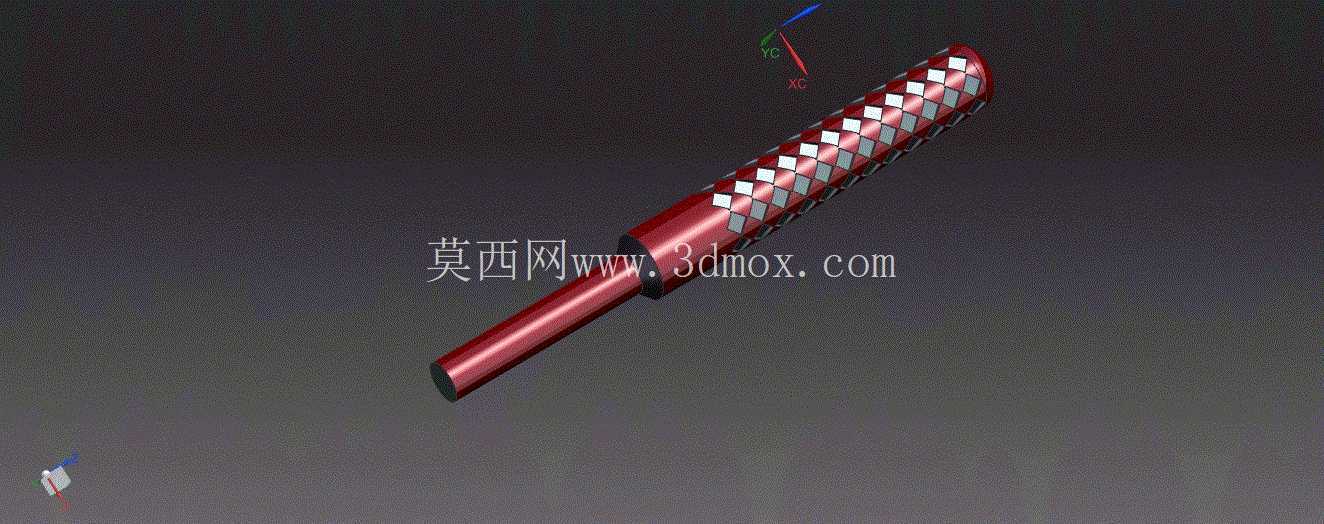

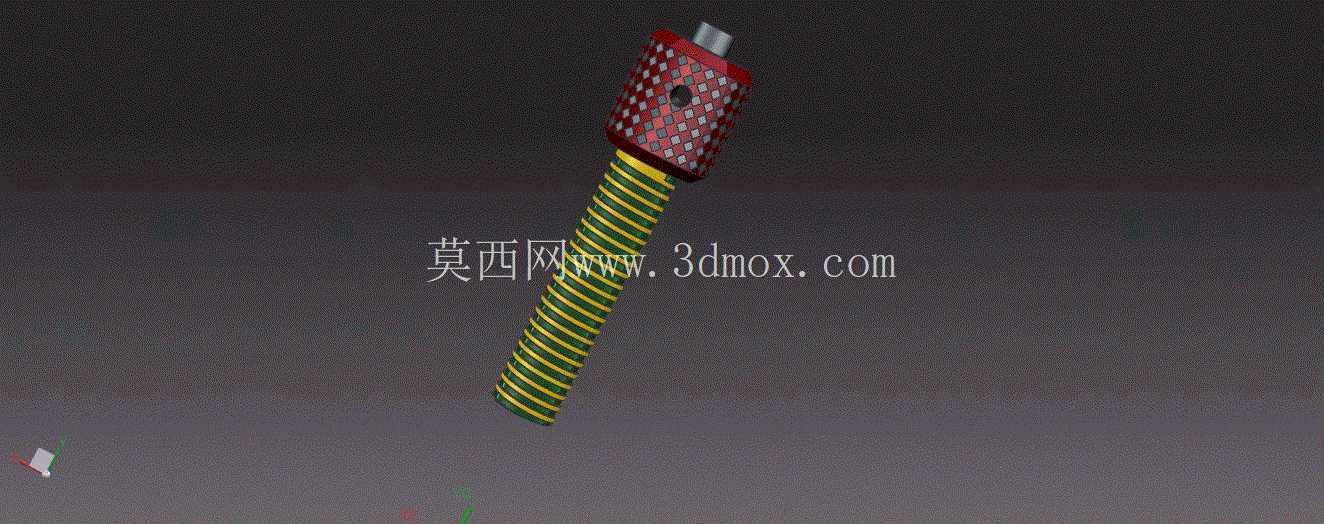

　　底座部分做了扩径法兰式设计，接触面积比杆身大出近三倍，放置在硬质地面或者工装平台上时，能分散上部传递的压应力，不会因为局部压强过大压坏支撑面，也能降低侧翻的风险，底座底面做了细微的防滑纹理处理，在光滑金属平台上使用时不会出现滑移偏移。杆身部分采用梯形螺纹传动副，这是手动顶升结构里最常用的传动形式，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中接触面的磨损更均匀，配合合适的导程设计，既能保证手动转动摇杆时的操作力在普通人臂力可承受的范围内，又能实现顶升过程的微调，每转动摇杆一圈的顶升行程控制在毫米级，满足设备调平时的精度需求。杆身中部的操作部位做了网纹滚花处理，除了配套的侧置摇杆可以插入转动之外，在需要快速调整初始高度的时候，也可以直接手握滚花部位转动杆身，滚花的纹理深度控制在0.3-0.5mm之间，既不会因为太光滑出现手滑，也不会因为纹理过深硌伤手部。侧置的摇杆采用插拔式设计，不用的时候可以取下收纳，避免突出的杆体在搬运、存放过程中勾挂其他物件，摇杆的握持端做了圆滑过渡，没有尖锐棱角，长时间转动操作也不会磨伤手掌。

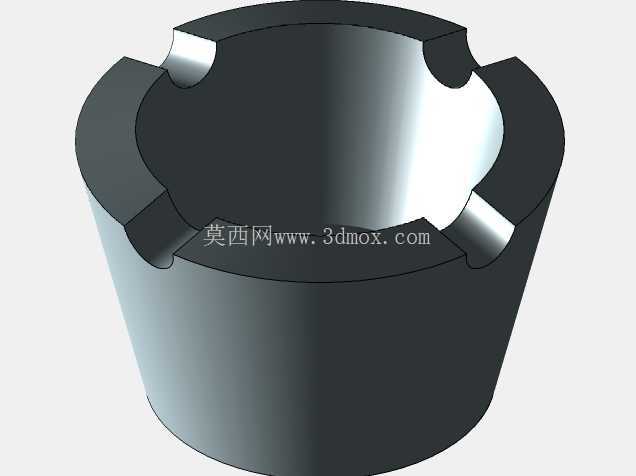

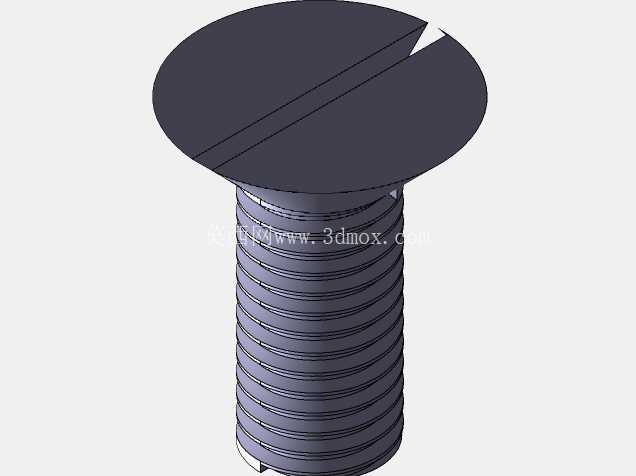

　　顶部的支撑头做了内凹弧面设计，接触被支撑物件的时候，能适配不同形状的支撑点位，不管是平面构件还是圆轴类零件，都能稳定贴合不会滑脱，支撑头和上部螺杆的连接采用可小幅转动的铰接结构，当被支撑面存在轻微角度倾斜的时候，支撑头可以自适应偏转，保证接触面完全贴合，不会出现点接触导致的应力集中或者支撑滑脱。从安装边界来看，这款组件完全收缩状态下的整体高度适配多数低矮空间的顶升需求，最大顶升行程覆盖日常小型设备检修、工装调平的常用高度范围，整体杆身的最大外径控制在合理区间，在设备底部、构件缝隙这类狭小空间里也能顺利放入，不需要额外扩大操作空间。

　　设计过程中对所有受力部位都做了应力校核，梯形螺纹的牙底厚度、杆身的最小截面直径、底座的厚度都按照额定承重的1.5倍安全系数做冗余设计，避免过载情况下出现部件断裂、螺纹滑牙的问题。传动部位预留了润滑脂填充空间，日常维护的时候只需要定期在螺纹副处涂抹润滑脂，就能降低转动阻力，减少螺纹磨损，延长整体使用寿命，没有复杂的油路、密封结构，维护门槛极低，普通作业人员不需要专门培训就能完成日常保养。和同类产品相比，这款结构没有多余的装饰性部件，所有外形结构都服务于功能需求，锥度过渡的杆身既提升了视觉上的协调感，也在不增加过多重量的前提下提升了杆身的抗弯强度，当出现轻微偏载的时候，锥段结构能更好地分散弯曲应力，避免杆身出现弯折变形。在实际使用场景中，它既可以作为汽车更换备胎时的随车顶升工具，也可以在机械加工车间里作为工装夹具的辅助支撑，还能在小型设备安装时用来调平设备底座，适配的场景覆盖了维修、装配、安装多个作业环节，纯机械的结构也让它能在高温、低温、多粉尘这类恶劣环境下稳定工作，不会像液压工具那样因为温度变化导致液压油粘度改变，影响顶升性能，也不会因为粉尘进入密封件导致泄漏故障。
