步进电机配套齿轮传动组件结构设计

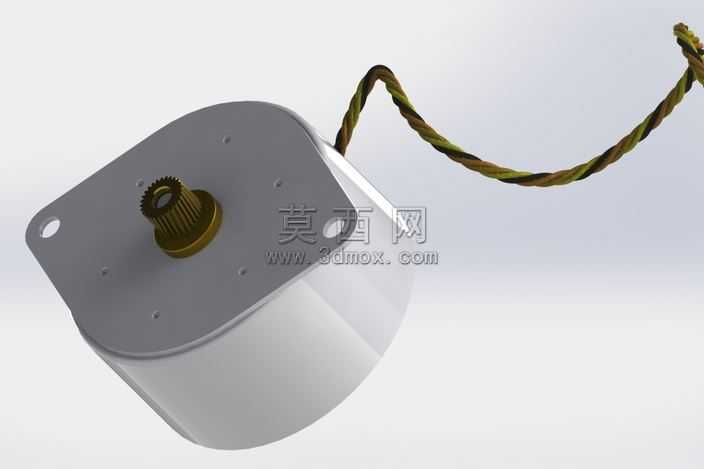

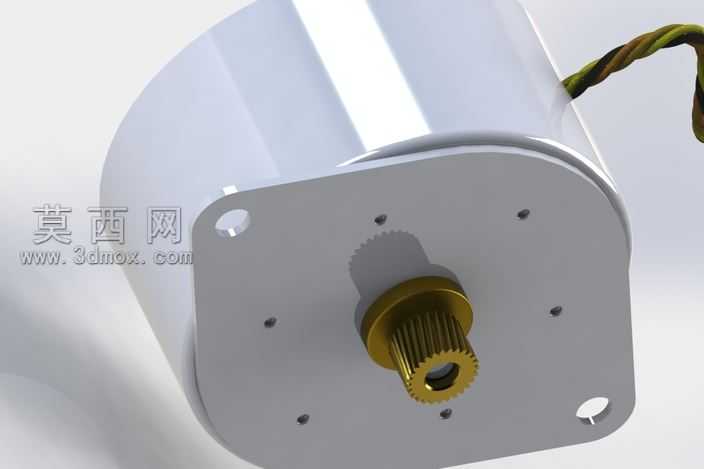

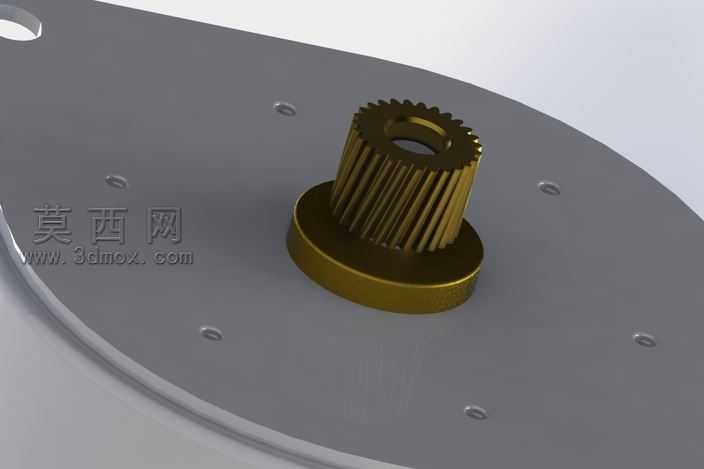

本作品为步进电机配套的齿轮传动组件三维建模成果，建模过程依托三维参数化设计逻辑完成，首先针对齿轮部分，严格参照渐开线圆柱齿轮的齿廓成型原理绘制齿形截面草图，通过拉伸凸台特征生成齿轮基体，对齿顶、齿根位置做了适配装配需求的微小倒角处理，避免装配过程中出现锐边干涉问题；齿轮中心的安装轴孔按照步进电机输出轴的标准配合公差设计，预留了键槽安装位，保证扭矩传递过程中的连接可靠性。下方的安装法兰盘采用圆盘式结构设计，盘面均匀分布多个沉头安装孔，孔位排布遵循圆周等分原则，可直接与步进电机端盖的安装螺孔对位匹配，法兰盘与齿轮衔接的轴肩位置做了同轴度约束，保证齿轮安装后与电机输出轴的回转同心度，降低运转过程中的径向跳动误差。材质渲染环节，将齿轮与法兰主体赋予黄铜金属材质，调整材质的金属度、粗糙度参数还原黄铜件的半哑光金属质感，安装底座赋予磨砂灰铸铁材质，通过光影调整突出零件的结构层次与金属表面的细微质感。设计思路上，该组件作为步进电机动力输出的配套传动备件，重点考量了与标准步进电机的装配适配性，齿轮的模数、齿数参数匹配常规小型步进电机的输出转速与扭矩传递需求，虽然该模型尚未完成全细节的最终优化，但已经完成了核心传动结构、安装结构的参数化建模，可作为步进电机传动系统设计的参考备件，用于验证电机与齿轮传动的装配干涉、传动路径合理性，也可在此基础上进一步补充密封结构、锁紧结构等细节，完善为可直接用于生产加工的完整零件模型。建模过程中对各配合面均做了装配间隙的预留设计，保证虚拟装配时零件之间不会出现过定义的配合错误，各特征的建模顺序遵循机械加工的工艺逻辑，从基体粗加工到细节特征精加工的顺序排布特征树，方便后续对零件参数进行调整修改，适配不同规格步进电机的安装需求。
