手动杠杆式金属板材剪切加工设备

　　在小型五金加工、钣金维修、教学实训以及户外零散作业场景中，大型电动剪板机受限于供电条件、安装空间与采购成本，往往难以适配小批量、多频次的薄板剪切需求，这类手动剪切设备恰好填补了这一应用空白。设备整体采用立式杠杆增力结构，无需外接电源或气源，仅依靠人力操作长力臂手柄即可完成剪切动作，可对厚度1mm以内的冷轧钢板、0.8mm以内的铝板以及1.5mm以内的铜板进行直线剪切作业，剪切刃口直线度可控制在0.1mm/100mm范围内，能够满足小型钣金件下料、线材裁切、薄金属板修边等常规加工需求，尤其适合五金维修门店、职业院校实训车间、模型制作工坊以及野外管线维护作业场景使用。

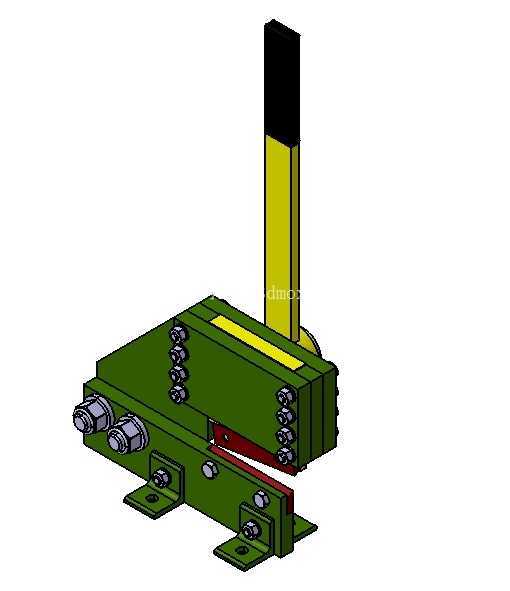

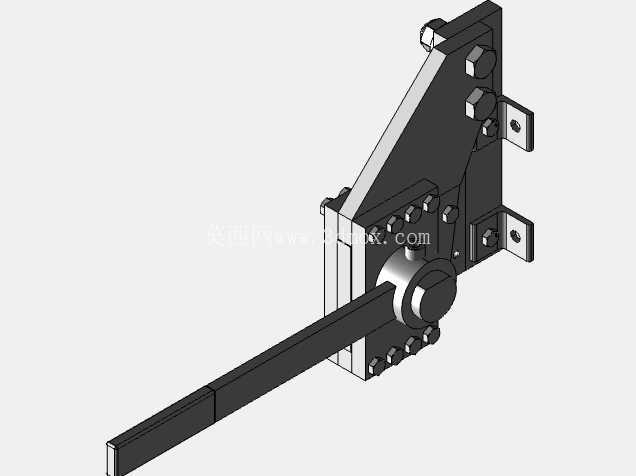

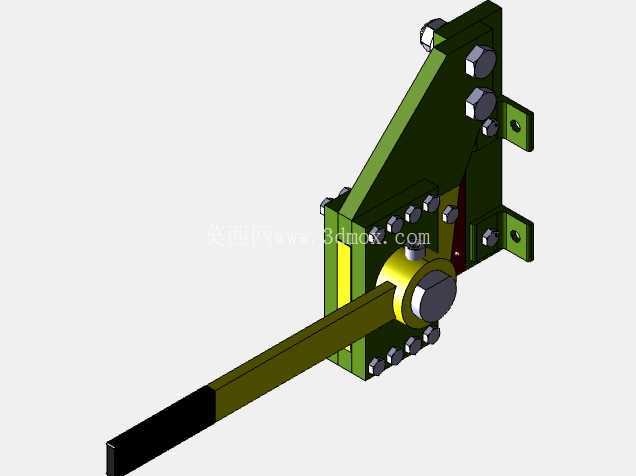

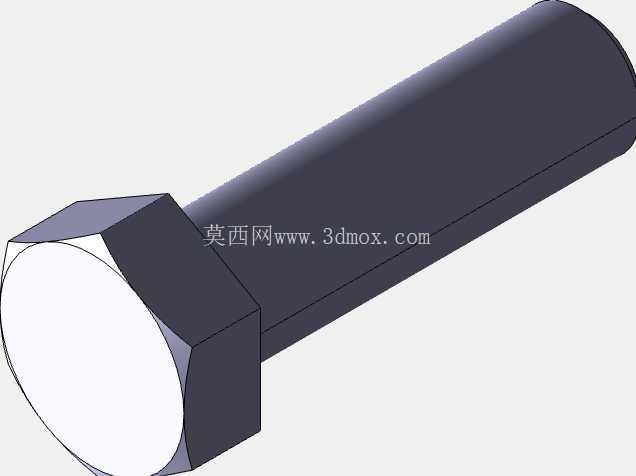

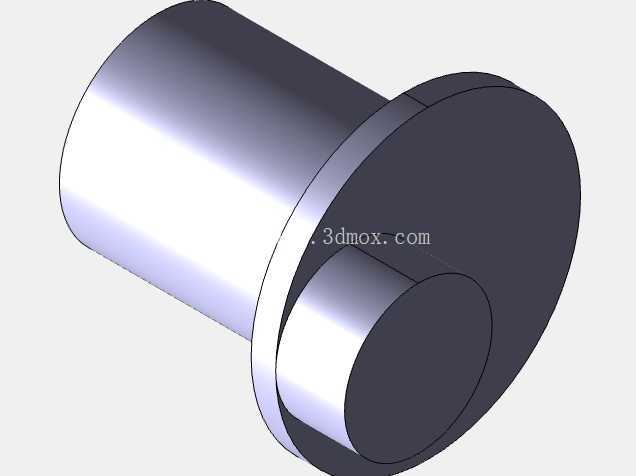

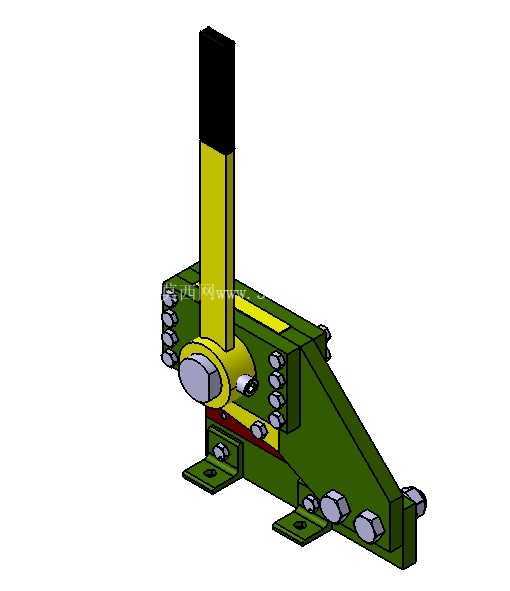

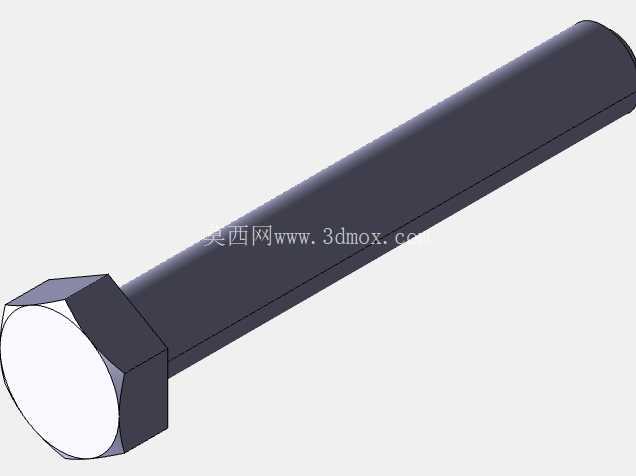

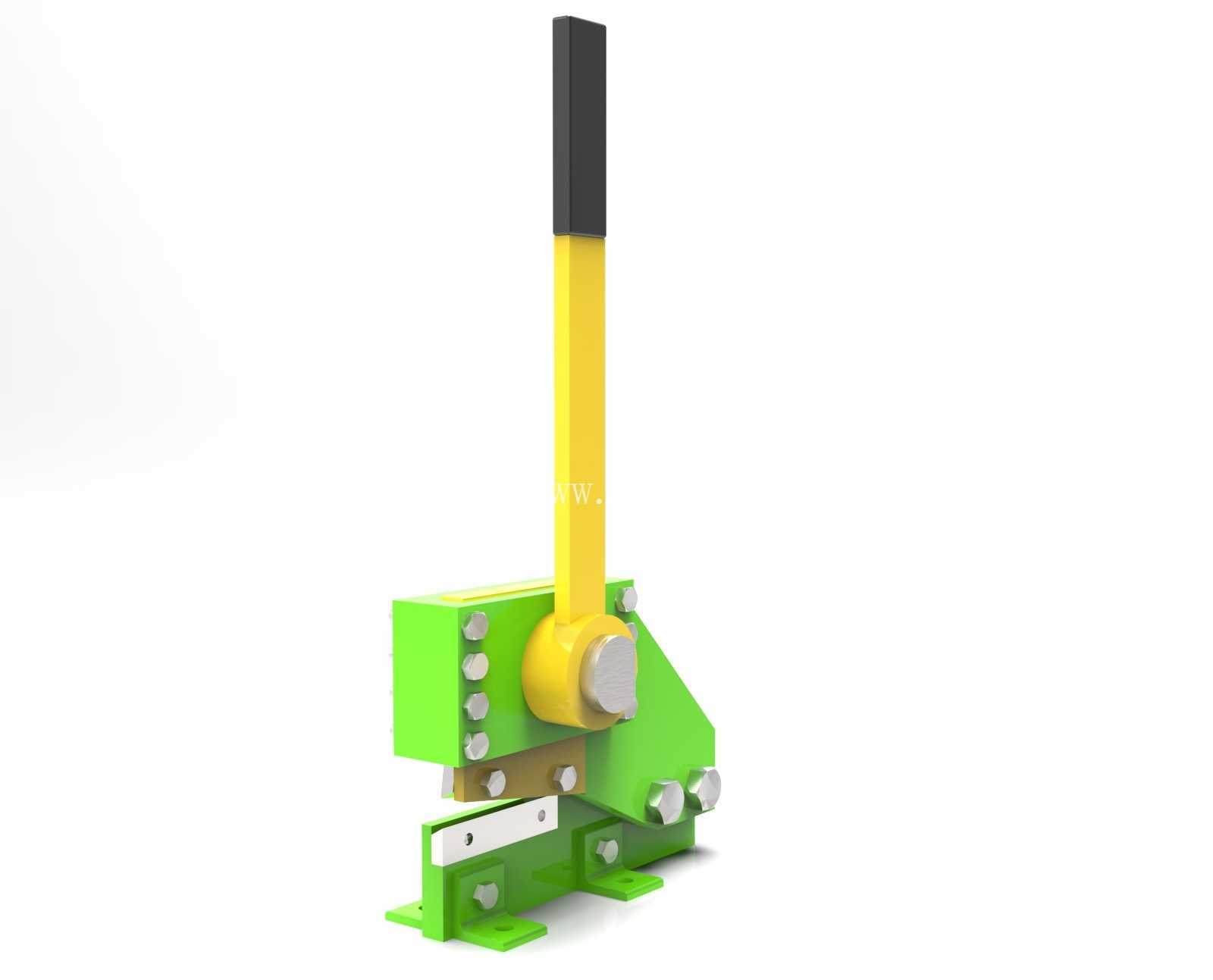

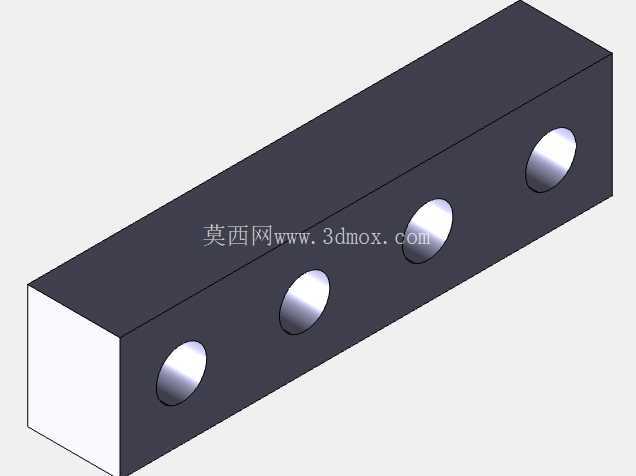

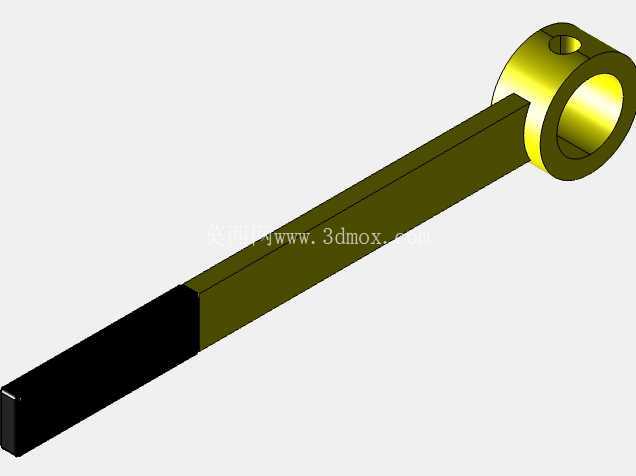

　　从结构设计逻辑来看，设备核心采用二级杠杆增力原理，长操作手柄通过销轴与上刀架连接，手柄与刀架的铰接点位置经过力矩配比计算，在手柄末端施加15kg左右的操作力时，动刀刃口处可产生超过1200N的剪切力，足以切断常规厚度的薄金属板材。上刀架与机身主体之间设置有导向滑槽，可保证动刀在下行过程中始终与定刀保持0.02-0.05mm的配合间隙，既避免间隙过大导致板材剪切面出现毛刺、卷边问题，也防止间隙过小造成刃口异常磨损。定刀通过内六角螺栓固定在机身底座的工作台面上，工作台面设置有定位挡边，可辅助操作人员快速对齐板材剪切边线，减少划线对位的辅助时间。

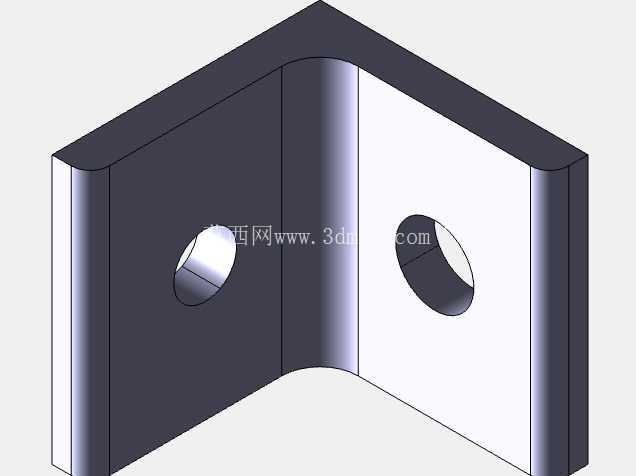

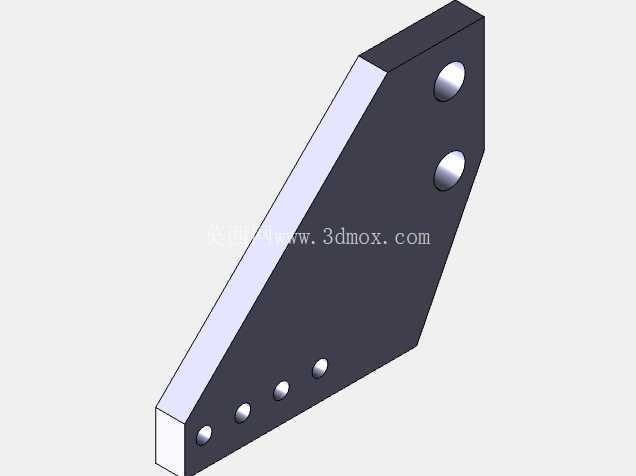

　　机身主体采用分体式组装结构，主要承载部件为钢板焊接成型的机架，表面做喷塑防锈处理，刃具部分采用合金工具钢淬火处理，硬度可达HRC55-60，具备较好的耐磨性与抗冲击性能，长期使用后可通过调整螺栓重新调整刃口间隙，刃口磨损后也可单独拆卸修磨或更换，降低后期维护成本。设备底座设置有四个安装孔，可通过膨胀螺栓固定在钢制工作台或水泥台面上，安装时需保证工作台面水平度误差不超过0.2mm/m，避免因机身倾斜导致剪切受力不均，影响剪切精度与刃口使用寿命。

　　从安装边界尺寸来看，设备整体占地面积较小，不含操作手柄时机身宽度约180mm，长度约320mm，底座安装孔距为120mm×220mm，操作手柄抬起时整机最大高度约680mm，下压至最低位置时手柄末端高度约220mm，操作时需在手柄活动范围内预留不小于400mm的操作空间，避免操作过程中与周边物体发生碰撞。设备进料侧工作台面高度约120mm，可适配常规厚度的板材进料需求，剪切过程中板材需沿工作台面水平推送，严禁将手伸入刃口活动范围内，操作时可配套使用推料夹具辅助送料，提升作业安全性。

　　在实际使用过程中，该设备可完成直线剪切、小角度斜边剪切等加工动作，针对不同材质的板材，可通过调整刃口间隙适配剪切需求：剪切硬度较高的钢板时可适当调小间隙，剪切质地较软的铝板、铜板时可适当放大间隙，避免板材粘刀。相较于手持式铁皮剪，该设备剪切效率更高，剪切面平整度更好，操作人员劳动强度更低，长时间作业也不易产生手部疲劳；相较于大型电动剪板设备，其采购成本仅为电动设备的几十分之一，且无需复杂的安装调试与日常维护，对使用场景的适配性更强。在实训教学场景中，该设备可作为钣金加工基础课程的实操教具，帮助学员理解杠杆增力原理、剪切刃口配合关系以及钣金下料的基本工艺逻辑，学员可通过实际操作掌握薄金属板剪切的对位、施力、进料等基础操作技巧，建立对金属剪切加工的直观认知。在小型维修作业场景中，该设备可快速完成薄金属板材的现场裁切，无需将板材转运至大型加工车间，大幅提升零散维修作业的效率。
