立式带安装座水管夹持固定连接结构

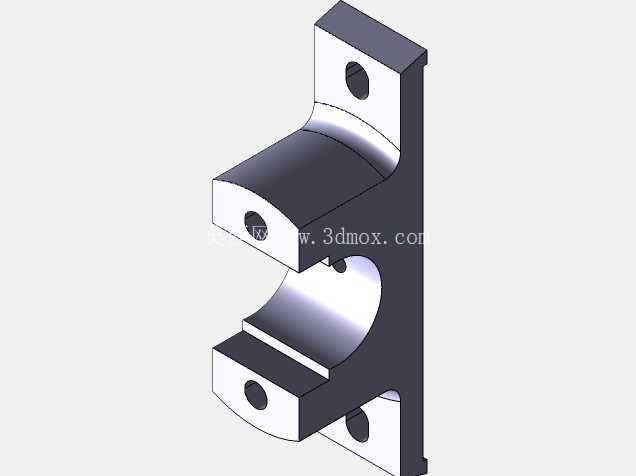

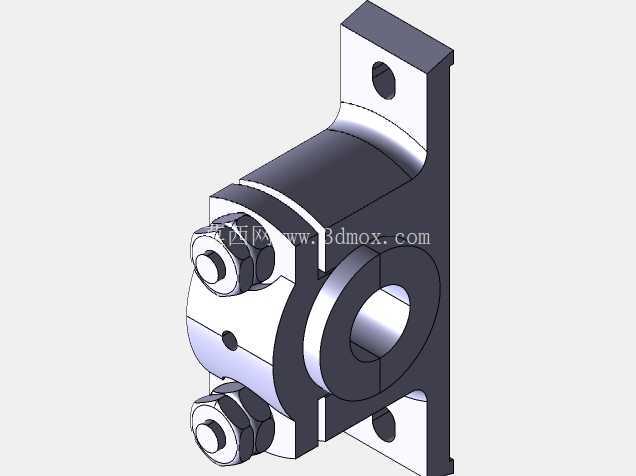

　　在工业流体输送管路布设、小型液压泵站管路排布、设备内部冷却水管路固定的场景中，这类带立式安装座的对夹式水管固定结构是十分常用的管路配套部件，区别于普通的管卡结构，它同时承担了管路径向定位、轴向限位以及与设备基体刚性连接的作用，避免管路在流体脉动、设备运行振动的工况下出现窜动、接口松脱的问题。从结构设计逻辑来看，整体采用分体对合的夹持结构，主体分为固定安装立板与上下对合的管夹抱合两部分，安装立板上预留了上下两个安装通孔，可直接通过螺栓固定在设备侧壁、安装支架或者预制的安装基面上，安装孔的位置做了沉台处理，螺栓头沉入后不会突出立板表面，避免安装后与周边部件产生干涉。

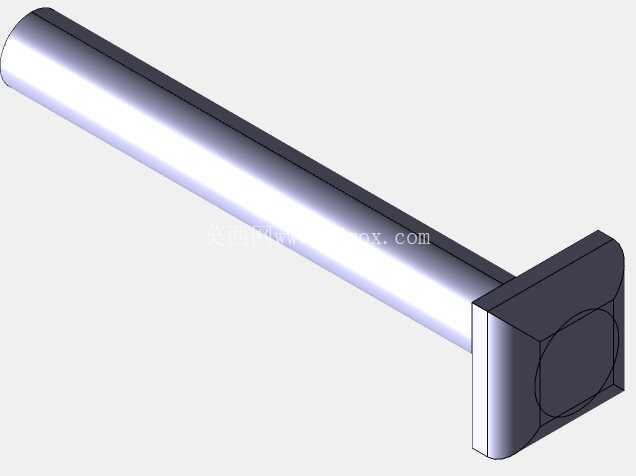

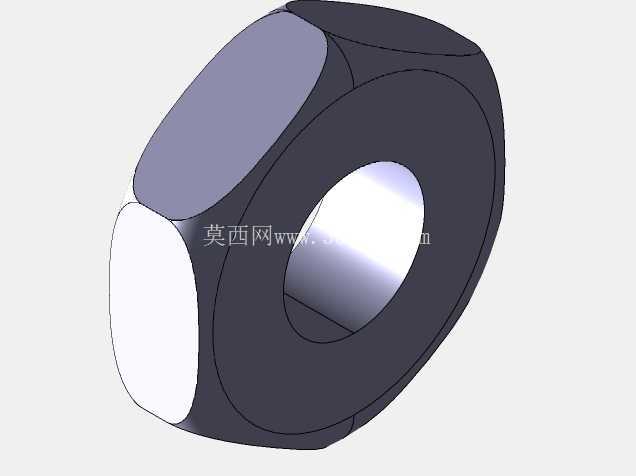

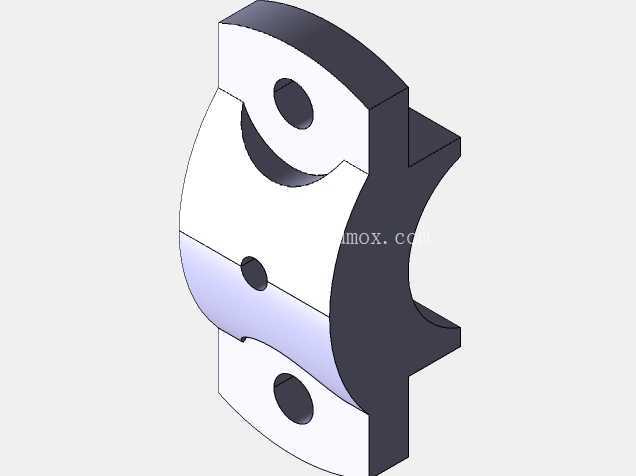

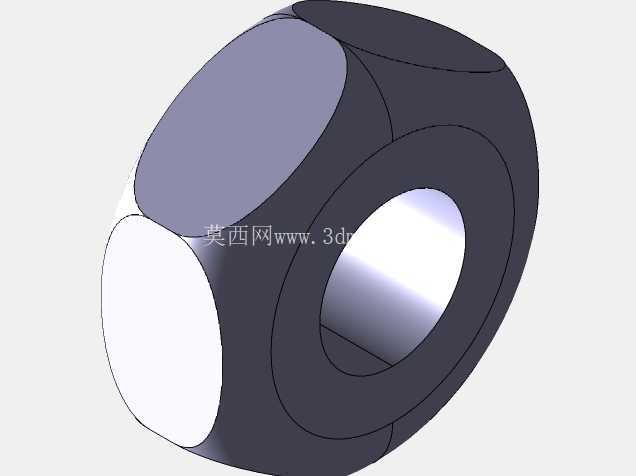

　　抱合部分的内孔为整圆加工，与适配外径的水管外壁形成面接触，相比点接触或者线接触的普通管卡，接触面积更大，夹持力分布更均匀，不会因为局部夹紧力过大造成水管外壁压损，尤其是针对紫铜管、尼龙管这类外壁硬度较低的管路，这种面接触的抱合结构能有效降低管路被夹裂、夹变形的风险。上下两个对合的抱合瓣通过两侧的螺栓螺母组件实现锁紧，螺栓穿过上下瓣的对应通孔后，下端采用六角螺母锁紧，装配时可以根据水管的实际外径公差微调锁紧量，即使管路外径存在小幅的制造公差，也能通过调整螺栓锁紧行程实现可靠抱紧，不会出现间隙过大导致的管路松动问题。

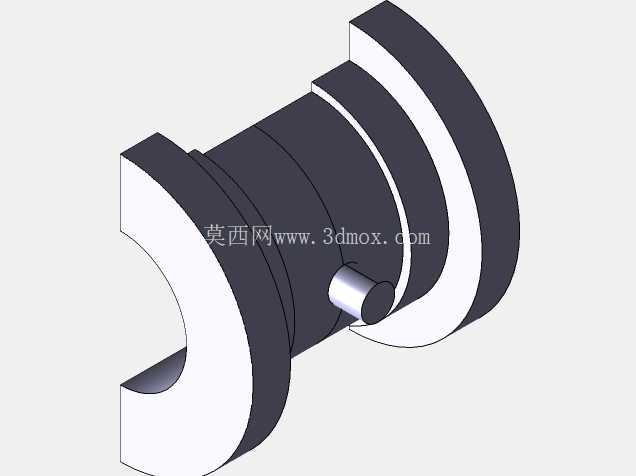

　　抱合结构的侧方还预留了一个同轴的通孔结构，这个位置可以作为管路的转接接口，也可以用于安装管路温度传感器、压力测接嘴这类外接检测元件，不需要额外在管路上开孔焊接接头，减少了管路加工的工序，也降低了管路焊接位置出现泄漏的概率。从安装边界来看，整体结构的轴向厚度控制在较薄的尺寸范围内，适合安装在设备内部空间紧凑的位置，立板的安装孔间距经过匹配设计，适配市面上多数小型设备的预留安装孔位，不需要额外重新打孔攻丝，替换原有老旧管卡时可以直接原位安装。

　　在实际使用场景中，这类结构常被用在机床冷却系统的水管固定、小型液压站的回油管路定位、自动化设备的气动管路排布中，相比塑料材质的管卡，金属材质的结构强度更高，抗老化性能更好，在有切削液飞溅、少量油污的工况下也不会出现材质脆化、开裂的问题，长期使用的可靠性更高。设计时特意在抱合瓣的贴合面位置做了微小的止口定位结构，上下瓣合模装配时可以通过止口快速定位，不会出现装配错位导致内孔不同心的问题，降低了现场装配的难度，即使是没有丰富装配经验的操作人员，也能快速完成部件的组装与管路安装。另外，立板与下抱合瓣为一体化加工结构，相比焊接连接的结构，整体刚性更好，不会因为长期受振动影响出现焊缝开裂的问题，在设备启停、管路内流体压力波动的工况下，整体结构的形变量更小，能长期保持对管路的可靠夹持。需要注意的是，装配时两侧的锁紧螺栓需要采用对角分次拧紧的方式，避免单侧拧紧导致上下瓣倾斜，造成内孔与水管不同心，出现局部应力集中的问题，合理的装配方式能大幅提升结构的使用寿命，也能更好地保护被夹持的管路部件。
