带斜向加强筋双耳安装支座结构设计

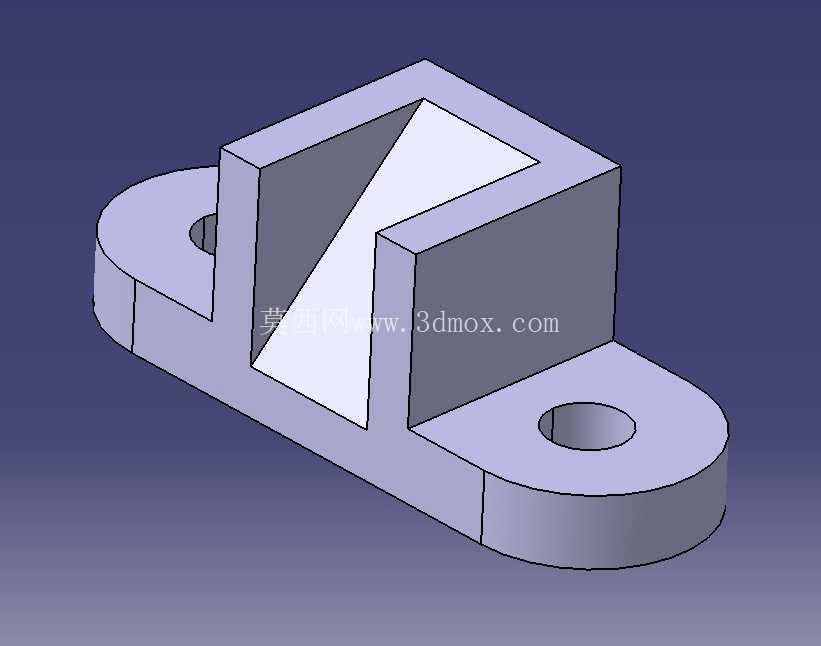

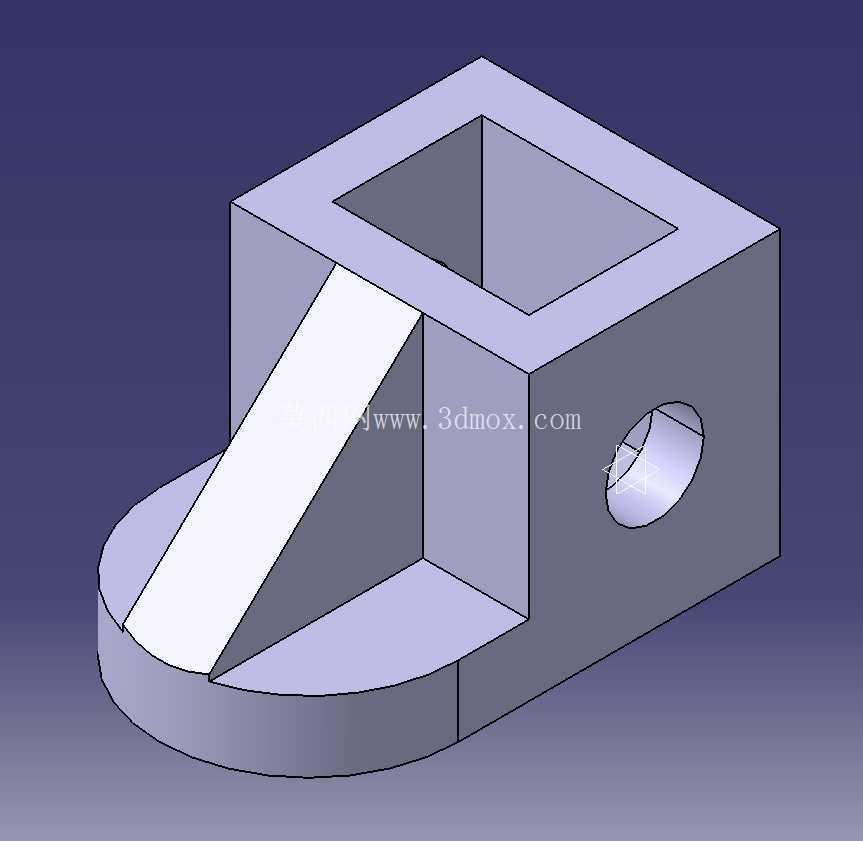

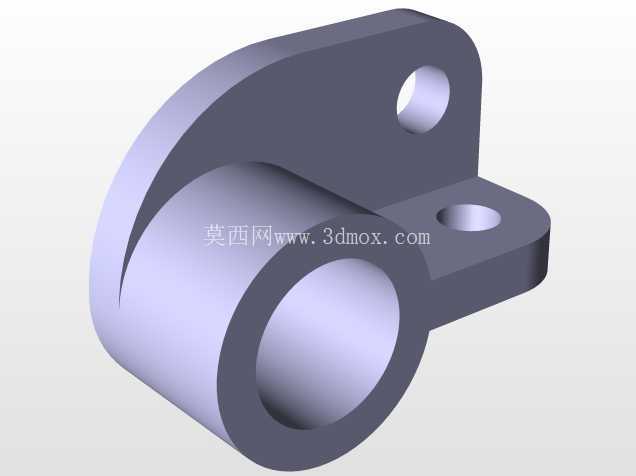

　　从实际使用场景来看，这类支座通常作为小型功能模块的底部固定件，比如光电传感器的安装支架、小型气动元件的承载底座、线束导向模块的固定座，安装时通过两个耳板上的通孔穿入螺栓，固定在铝型材框架或者钢板焊接的设备台面上，中间的腔体部分既可以用来嵌装小型的电气元件，也可以作为相邻部件的定位卡槽，斜向设置的筋板并非随意添加，而是在做受力仿真时发现，当腔体侧壁承受垂直于安装面的侧向推力时，直角连接处会出现明显的应力集中，长期受交变载荷容易产生裂纹，斜向筋板刚好把侧壁的受力直接传导到两侧的安装耳板上，让应力沿着筋板的走向分散到整个安装基面，避免局部应力过载。在非标自动化生产线的工位定位模块、小型工装夹具的基座搭建、桌面级检测设备的承载支架这类对安装稳定性有基础要求的场景里，这类带斜向加强筋的双耳安装支座是十分常见的结构连接件，它不需要承担大吨位的重载负荷，却要在长期的设备运行振动中保持安装位置不偏移，同时兼顾加工的便捷性与材料成本的控制。设计这类结构的时候，首先要确定的是安装边界：两个耳板的中心距要匹配常用铝型材的槽孔间距，比如适配4040铝型材的话，耳板中心距通常设置为40mm的整数倍，耳板上的安装孔直径要比常用的M6内六角螺栓大0.5-1mm，预留安装时的位置调整余量，避免加工误差导致螺栓无法穿入；耳板的半圆端头设计是为了减少边角的应力集中，同时也能避免安装时尖锐边角划伤操作人员，相比直角端头，半圆结构在铣加工的时候也能减少走刀停顿，提升加工效率。

　　中间腔体的尺寸设计要匹配嵌装部件的外形，通常单边预留0.2-0.3mm的装配间隙，方便部件嵌入后用点胶或者顶丝固定，腔体的壁厚要根据承载的重量调整，一般轻型承载下壁厚设置为3-4mm即可，既不会因为壁厚过薄导致注塑或者铣削加工时出现变形，也不会因为壁厚过大造成材料浪费。斜向筋板的厚度和腔体壁厚保持一致即可，筋板的倾斜角度不需要刻意取整，而是要让筋板的两端分别连接在腔体侧壁的受力点和耳板的安装孔附近，确保力的传导路径最短，很多新手在做这类结构的时候会把筋板做成直角三角形，看起来规整，但实际上筋板的端点如果落在耳板的非安装区域，就起不到分散应力的作用，反而会增加不必要的重量。

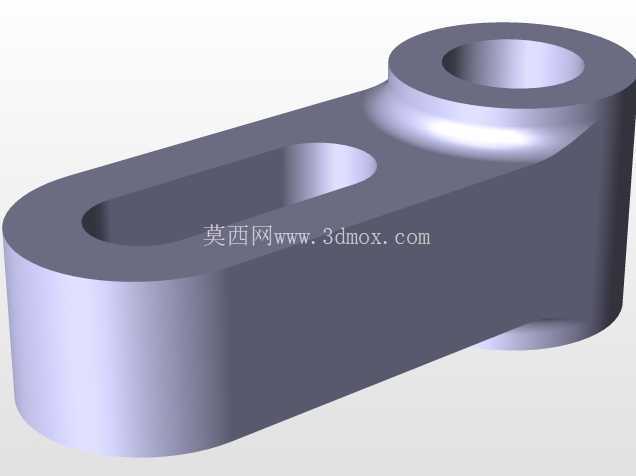

　　从安装适配性来看，支座的底面要做平面度要求，一般普通铣加工就能达到0.1mm的平面度，足够满足这类轻型支座的安装要求，不需要额外做磨削处理，控制加工成本；耳板的厚度要和螺栓的长度匹配，避免螺栓拧紧后螺纹啮合长度不足，通常M6螺栓对应的耳板厚度设置为5-6mm，就能保证足够的连接强度。这类结构在建模的时候要注意拔模角度的设置，如果是采用注塑工艺生产，腔体的内壁和外壁都要设置1-1.5度的拔模斜度，方便脱模；如果是采用铝板铣削加工，就不需要拔模角度，但是要在腔体的内角处设置R0.5的圆角，避免铣刀加工时出现清角困难的问题，同时圆角也能进一步减少应力集中。在实际的设备装配中，这类支座的安装位置经常需要根据现场调试情况做微调，所以耳板上的安装孔有时候也会设计成长圆孔，但是对于定位精度要求较高的场景，还是采用圆孔配定位销的方式，先通过螺栓预紧，调整好位置后打入定位销，保证长期使用不会移位。很多人在设计这类小型支座的时候容易忽略筋板和腔体连接位置的圆角处理，直接做直角连接，看起来建模简单，但是实际受力的时候直角位置就是应力集中的断裂点，哪怕是很小的圆角，也能让应力集中系数下降40%以上，这个细节在做受振动载荷的结构时尤其重要。

　　另外，支座的整体高度要根据安装空间来确定，不能和周边的运动部件产生干涉，建模的时候要提前预留出周边部件的运动包络空间，比如当支座旁边有气缸活塞杆伸出的时候，要保证活塞杆的运动路径和支座之间至少有5mm的安全间隙，避免运行过程中出现碰撞。这类结构看似简单，却是机械结构设计里最基础的练习内容，通过这类实体建模练习，能熟练掌握拉伸、切除、筋板、圆角这些基础特征的使用，同时理解结构受力和加工工艺之间的平衡，不是把结构做的越厚重越好，而是在满足强度和安装要求的前提下，用最少的材料实现需要的功能，这也是结构设计的核心思路之一。
