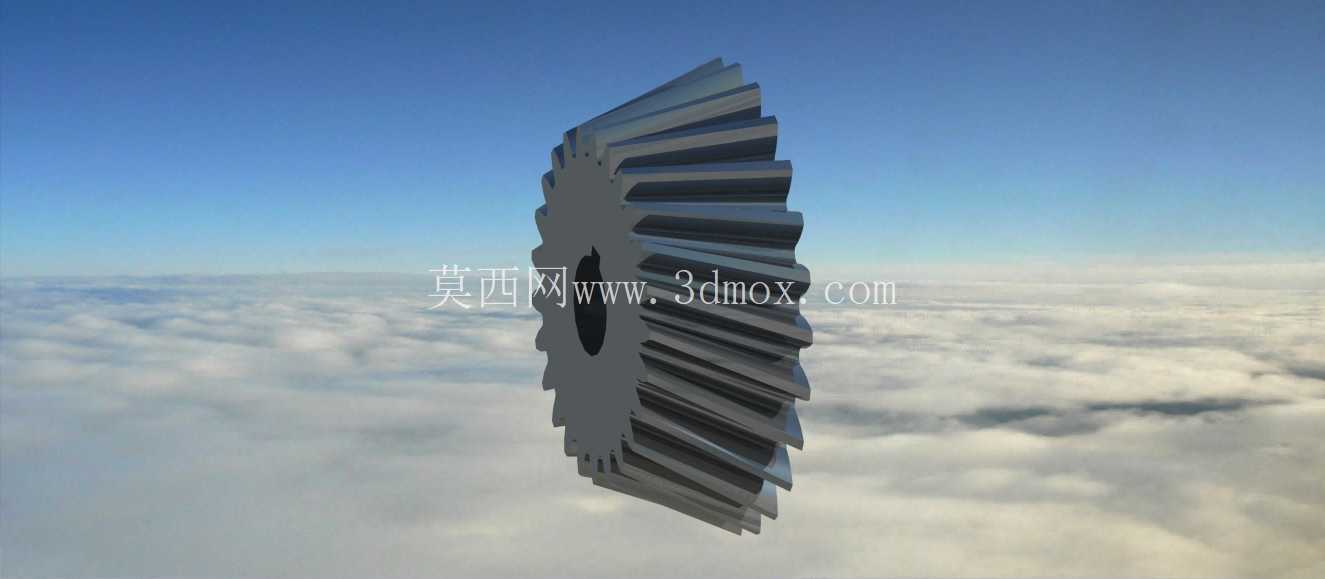

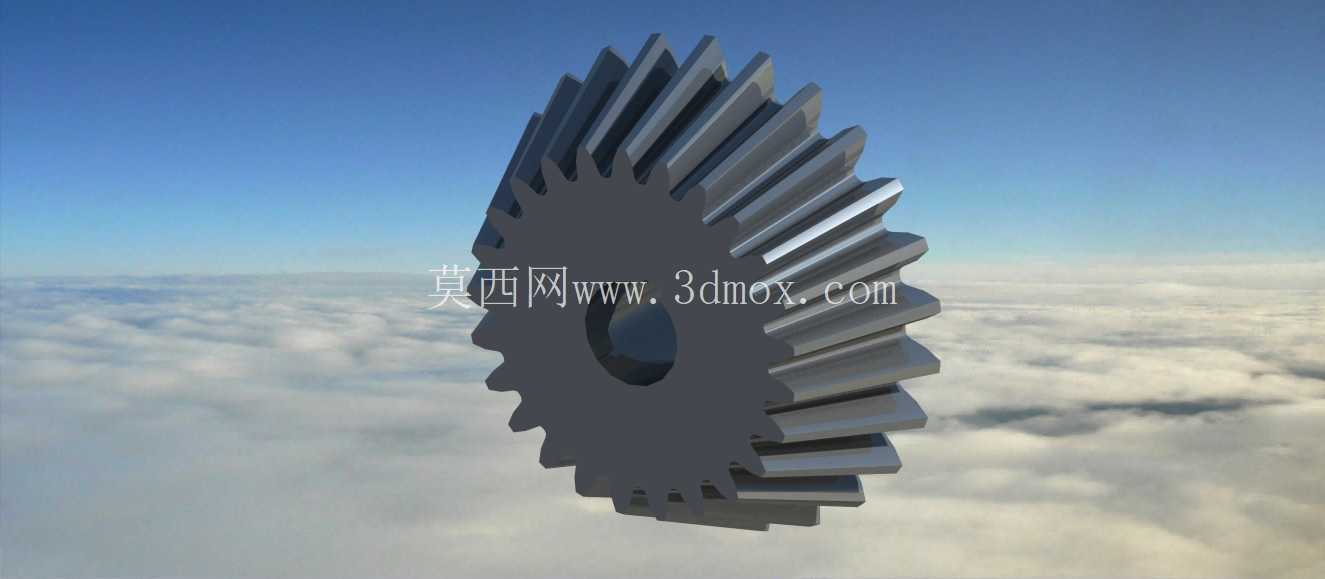

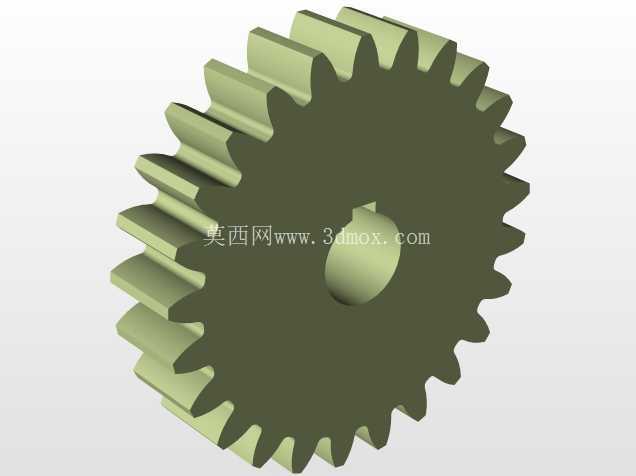

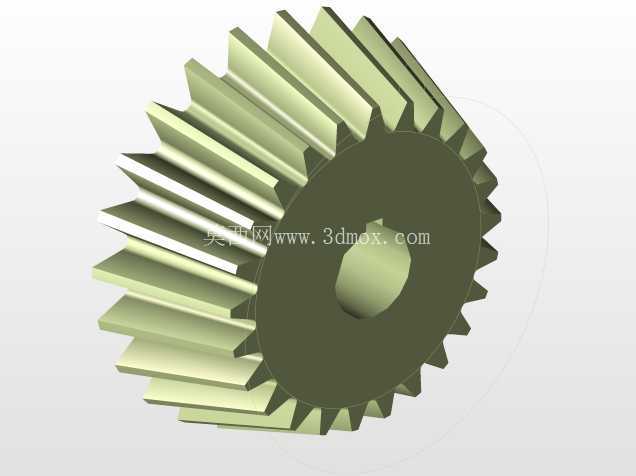

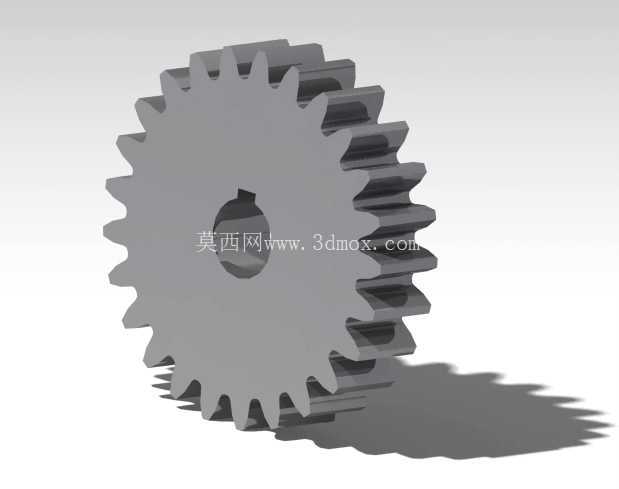

这类锥齿轮结构,核心应用于相交轴间的旋转运动传递场景,常见于差速机构、机床主轴转角传动、小型动力头输出端、农机转向传动单元这类需要改变动力传输方向的工位,和直齿圆柱齿轮的平行轴传动逻辑不同,它的啮合面分布在锥台形的齿坯上,能实现90度或者其他设定夹角的轴间动力输送,不需要额外增加转向换向构件,就能紧凑完成传动路径的转向布置。从实际使用场景来看,这类伞形锥齿轮的安装边界需要严格匹配配对齿轮的节锥顶点重合要求,设计阶段首先要锁定安装距参数,也就是齿轮定位端面到节锥顶点的轴向距离,这个尺寸直接决定啮合间隙是否合理,一旦安装距偏差超过公差范围,轻则出现啮合异响、齿面偏磨,重则发生卡滞、断齿故障。

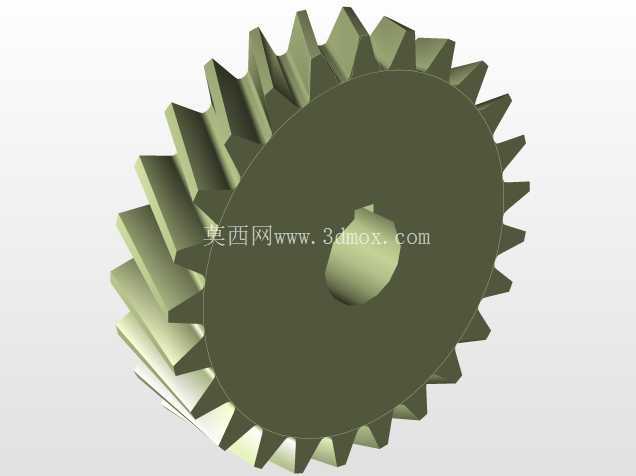

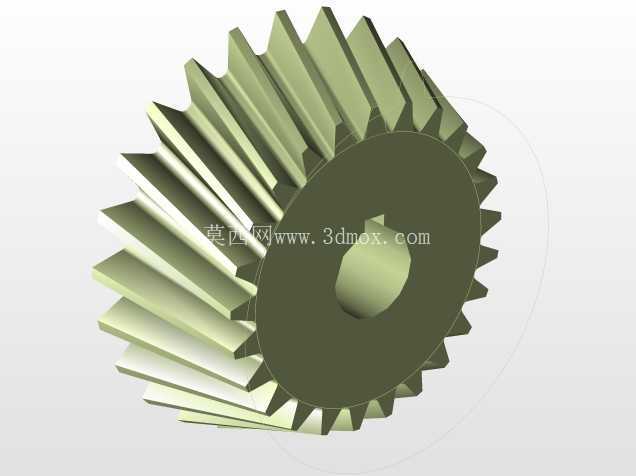

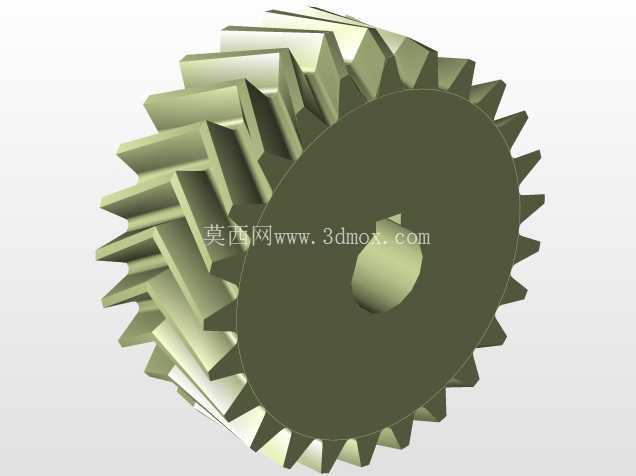

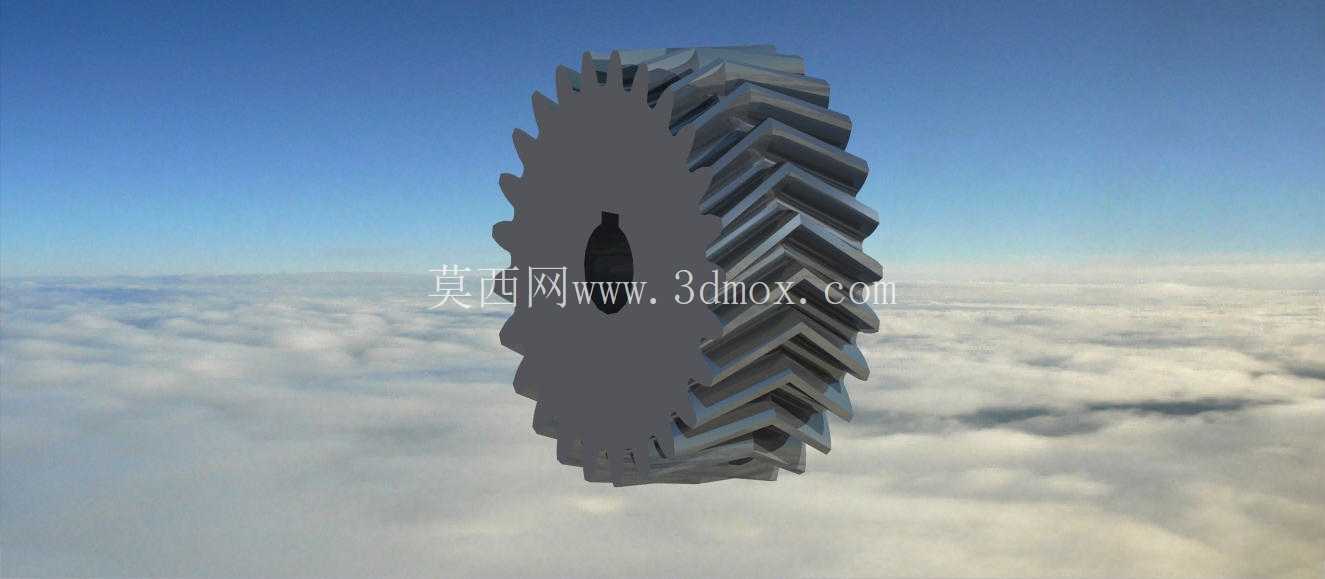

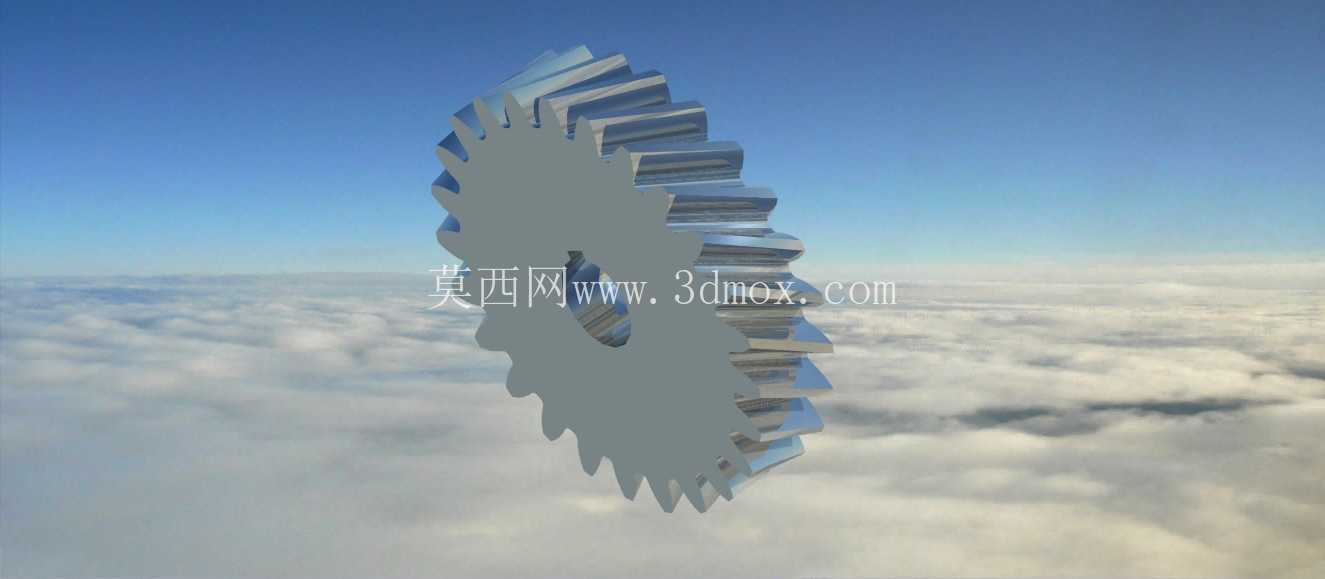

齿形设计上采用渐开线锥齿廓,齿厚从大端向小端均匀收窄,大端齿形参数是整个齿轮的设计基准,因为大端的尺寸测量更方便,加工时的定位基准也通常选在大端的背锥面,齿向线沿着锥面母线方向排布,保证啮合过程中齿面是逐点接触滑移,能在紧凑的安装空间内传递比同模数直齿轮更大的扭矩,同时传动过程的冲击比弧齿锥齿轮更小,适合中低速、载荷平稳的传动工位。从结构细节来看,齿轮中心的通孔是轴装定位孔,孔的公差通常选H7级精度,和传动轴采用过渡配合,端面可以加装紧定螺钉或者键槽来传递扭矩,避免运转过程中齿轮和轴发生相对滑移;齿坯的背面设计有定位止口,和安装座的止口配合后能保证齿轮的回转中心和传动轴的同轴度,控制径向跳动量在允许范围内,减少运转时的动不平衡量。在实际选型适配时,首先要确认传动比要求,也就是配对齿轮的齿数比,直接决定输入输出的转速转换比例,其次要核对轴交角参数,常规的90度轴交角是最通用的规格,部分特殊工位会采用非90度的定制轴交角,这时候齿坯的锥角参数要对应调整,保证节锥面能完全贴合啮合。齿面的加工精度通常选8级精度就能满足大部分通用传动场景的要求,如果是用于精密传动工位比如机床分度机构,就需要提升到7级精度,同时要控制齿面粗糙度在Ra1.6以下,减少啮合过程中的摩擦损耗。
这类齿轮的材料通常选用20CrMnTi渗碳淬火,齿面硬度能达到HRC58-62,芯部保持足够的韧性,能承受传动过程中的冲击载荷,避免齿根断裂;如果是载荷较小、低速运转的场景,也可以选用45号钢调质处理,加工成本更低,能满足普通民用设备的传动需求。设计建模阶段,首先要确定模数、齿数、压力角、节锥角、齿顶高系数、顶隙系数这些基础参数,先绘制齿坯的锥台基体,再通过渐开线方程生成大端的齿廓曲线,沿着锥面母线方向扫描切除生成单个齿形,最后圆周阵列得到完整的轮齿结构,建模过程中要注意齿顶间隙的预留,保证配对齿轮啮合时齿顶和齿根之间有0.25倍模数的顶隙,避免运转时发生顶切干涉。
安装调试时,要通过调整垫片的厚度来微调齿轮的轴向位置,保证齿面的接触斑点位于齿面中部,接触长度不小于齿长的60%,如果接触斑点偏在齿的大端,说明齿轮的轴向安装位置太靠外,需要向内调整;如果偏在小端,就需要向外调整,直到接触斑点位置符合要求,才能保证齿轮的使用寿命和传动平稳性。这类锥齿轮相比蜗轮蜗杆传动,传动效率更高,没有自锁特性,可以双向传递动力,适合需要正反转的传动场景;相比交错轴斜齿轮传动,它的接触应力更小,承载能力更强,使用寿命更长,在各类需要换向传动的中小型机械设备里应用非常广泛,从食品加工机械的输送换向机构,到小型机床的进给传动单元,再到园林工具、农用机械的动力传输部位,都能看到这类锥齿轮的应用。
