带锁紧螺栓的对夹式刚性法兰联轴器结构

　　在各类工业传动系统的轴系对接场景中，这类刚性法兰联轴器是应用极为广泛的轴间连接部件，常见于泵组传动、输送线辊道驱动、中小型减速机输出端对接、风机主轴连接等对同轴度要求较高、传动载荷平稳的工况中，核心作用是实现两根独立轴段的刚性固连，同步传递旋转扭矩，同时保证轴系运转过程中的同轴精度，避免因轴间偏移产生的振动、偏磨甚至轴件断裂问题。

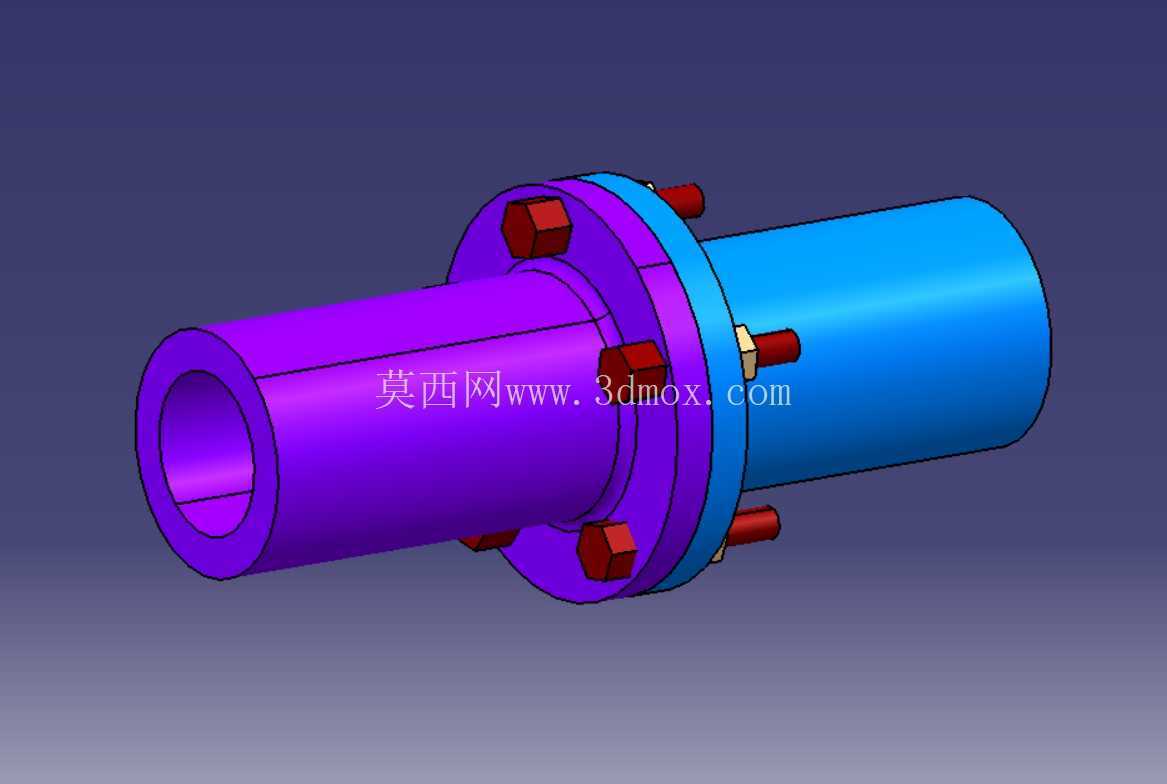

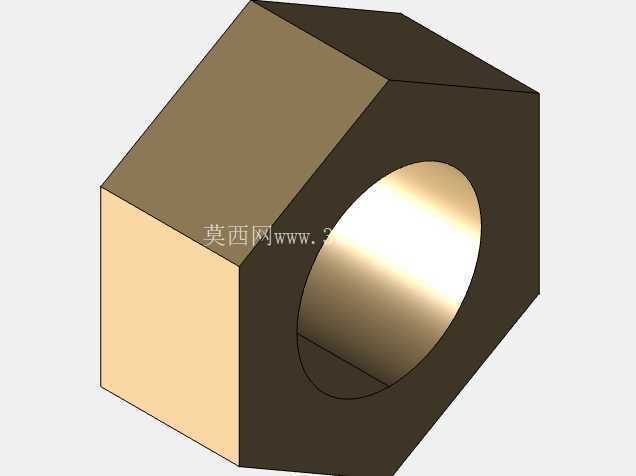

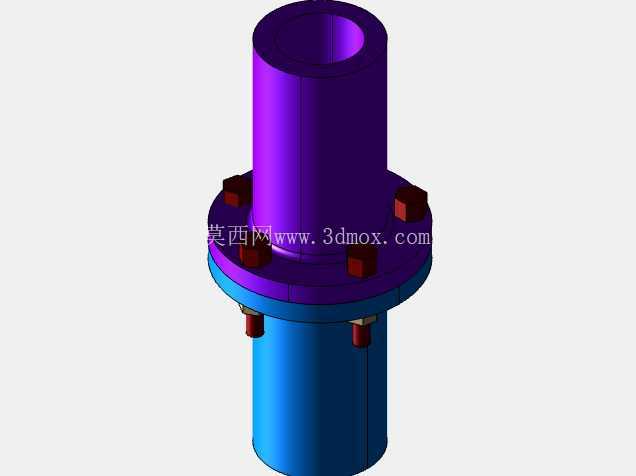

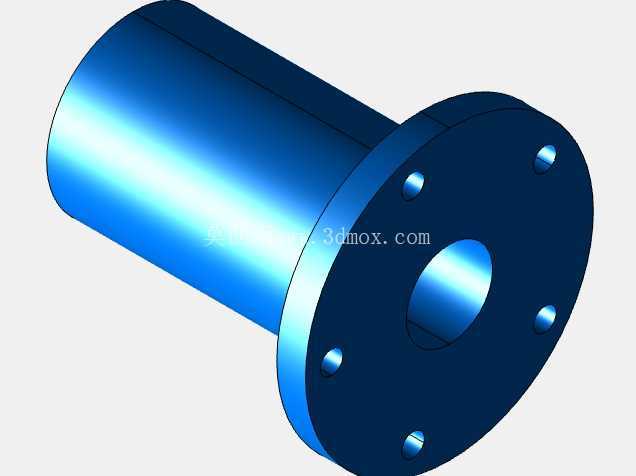

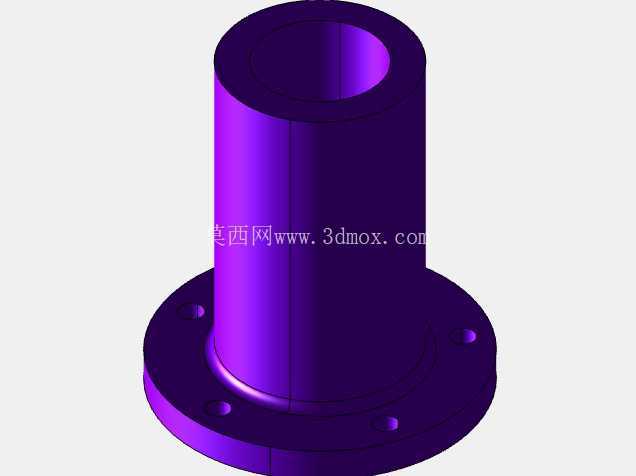

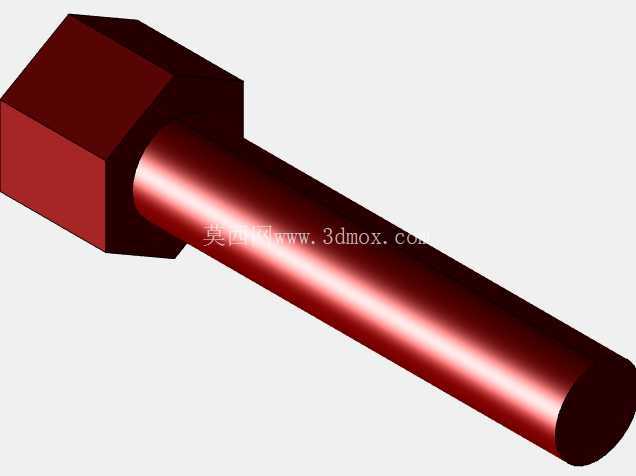

　　从结构设计逻辑来看，该联轴器采用对夹式分体法兰结构，两侧法兰盘分别与对应侧的轴段通过轴孔配合实现初步定位，法兰盘端面加工有定位止口，对接时止口的凸凹配合能够快速实现两轴的同轴找正，大幅降低现场安装的调校难度，不需要反复打表调整即可保证初始同轴度在合理公差范围内。法兰周向均匀布置的六角头锁紧螺栓是核心的传力部件，螺栓穿入两侧法兰的对应光孔后通过螺母锁紧，预紧力作用下两个法兰端面紧密贴合，依靠端面摩擦力与螺栓的抗剪能力共同传递工作扭矩，这种布置方式能够让螺栓受力均匀，避免单个螺栓过载失效。法兰盘上额外设置的径向紧定螺钉，能够在法兰与轴装配到位后顶紧轴面，防止轴与法兰孔之间出现相对转动、轴向窜动，进一步提升连接的可靠性，尤其适用于正反转切换频繁、存在短时冲击载荷的传动场景。

　　从安装边界与尺寸适配角度，该联轴器的轴孔为通孔设计，可适配同直径的实心轴或空心轴对接，轴孔公差按照过渡配合设计，既能够保证装配时的顺利推入，又能减少配合间隙带来的传动回差。法兰盘的外径尺寸根据传递扭矩的大小匹配，螺栓孔的中心圆直径、螺栓规格数量均经过载荷校核，保证额定扭矩下螺栓的剪切应力、法兰端面的压应力都在材料许用范围内。安装时需要注意两轴的轴向预留间隙控制在0.1-0.3mm之间，避免轴系热胀冷缩时产生额外的轴向顶紧力，螺栓锁紧需要按照对角顺序分次拧紧，保证每个螺栓的预紧力一致，避免法兰端面贴合不均出现偏斜。

　　实际应用中，这类刚性法兰联轴器不具备补偿轴间径向、角向偏移的能力，因此对安装时的轴系对中精度要求较高，适合轴系刚性好、安装基座刚度充足、运转过程中轴系变形量小的工况。相比弹性联轴器，它的结构更简单，传动扭矩更大，不存在弹性元件老化失效的问题，维护成本更低，只要定期检查螺栓预紧力即可长期稳定运行。在三维建模过程中，需要重点保证法兰止口的配合公差、螺栓孔的位置度精度、轴孔与法兰端面的垂直度要求，这些形位公差直接决定了联轴器安装后的运转精度，若螺栓孔位置度超差，会导致安装时螺栓无法顺利穿入，甚至强行装配后出现轴系别劲、运转振动超标的问题；若轴孔与法兰端面垂直度不足，会导致两轴对接后出现角向偏移，高速运转时产生周期性的径向跳动，加速轴承、密封件的磨损。

　　从结构细节来看，法兰盘的外缘做了倒角处理，避免安装过程中锐边划伤操作人员，螺栓头与螺母的贴合面加工有平垫安装位，保证锁紧时接触面受力均匀，减少螺栓的弯曲应力。轴孔的端口处加工有导入倒角，方便轴件的装配插入，即使轴件存在微小的尺寸偏差也能顺利导入。整个零件的结构没有复杂的曲面特征，加工工艺性好，法兰盘可采用圆钢下料后车削成型，螺栓孔通过钻床或加工中心一次装夹加工完成，生产效率高，成本可控，适合批量加工应用。在传动系统选型时，需要根据传递的额定扭矩、轴径尺寸、最高运转转速匹配对应规格的法兰联轴器，保证螺栓的抗剪强度、法兰的结构强度能够满足工况载荷要求，避免出现选型过小导致的部件失效问题。
