机加工用固定式机用虎钳结构设计

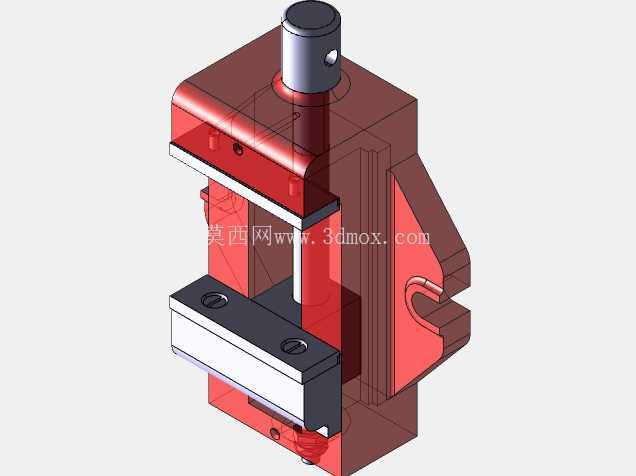

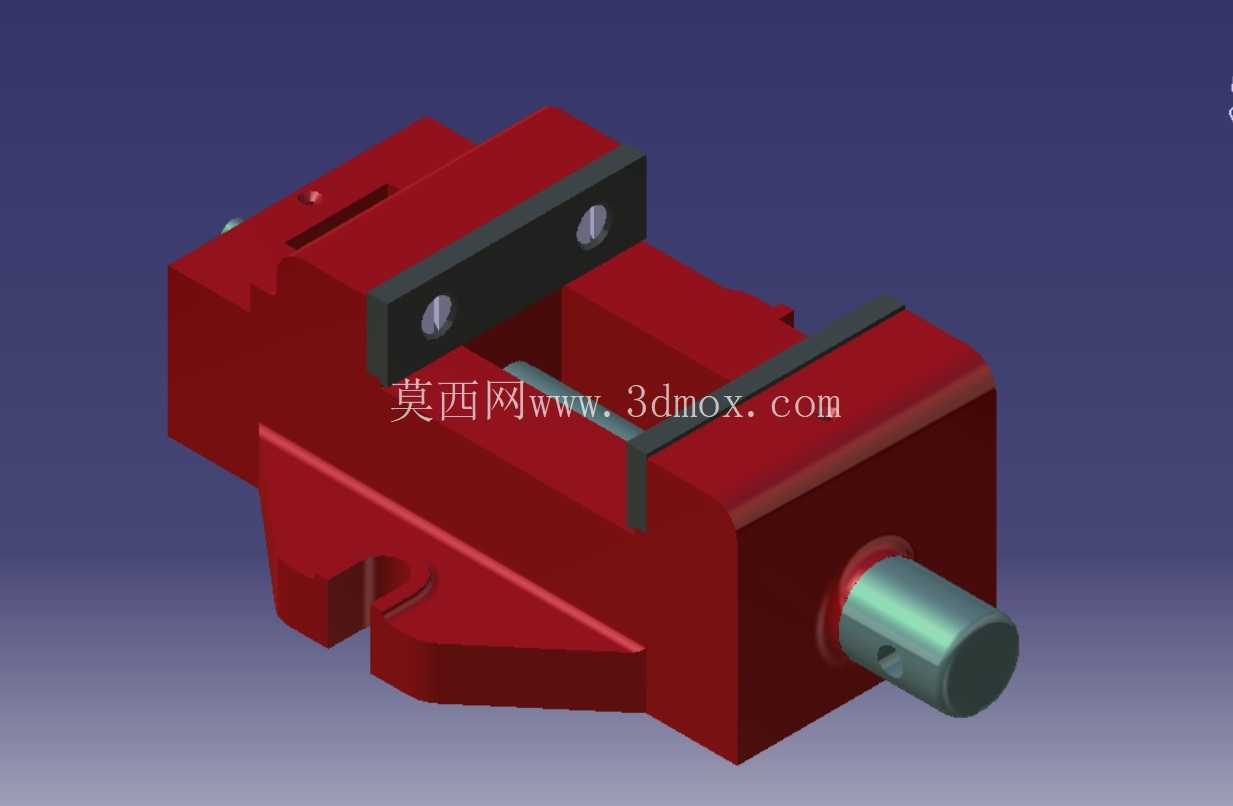

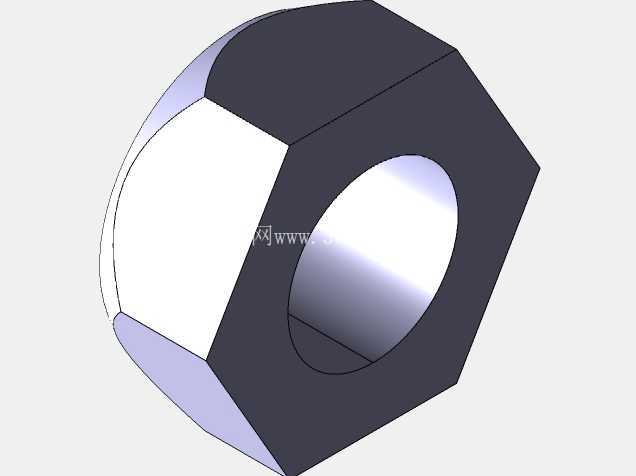

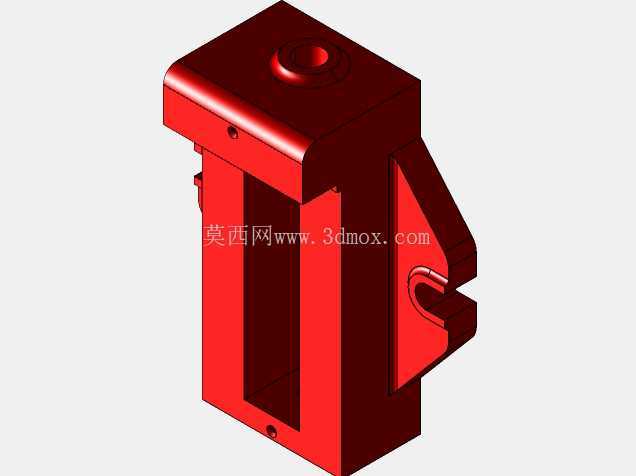

　　在常规金属切削加工、钳工装配、工件划线工序里，机用虎钳是机床工作台面最基础也最高频的通用装夹工装，这套虎钳结构完全匹配普通铣床、钻床、平面磨床的工作台T型槽安装标准，可直接通过T型螺栓完成工位固定，不需要额外制作过渡转接板，能大幅缩短工装准备的辅助时长。从结构组成来看，整套模型包含固定钳身、活动钳身、传动丝杠、钳口护板、丝杠螺母、锁紧限位块几个核心部件，所有配合面都做了符合机械加工公差的结构预留，固定钳身的底部做了平行度基准面设计，安装时只要贴合工作台面找正，就能保证钳口定位面与机床进给方向的垂直度要求，避免装夹偏差带来的加工尺寸超差。

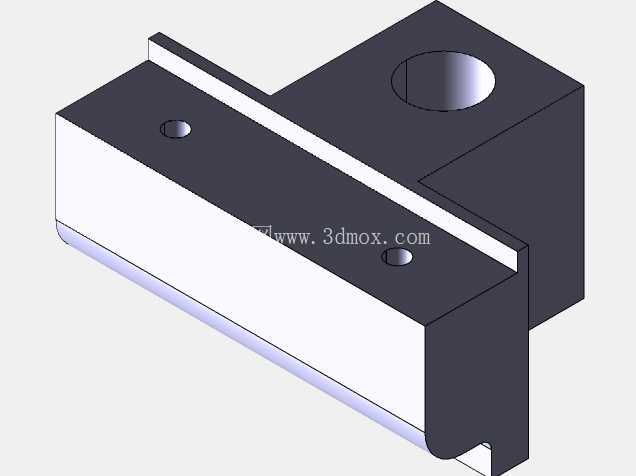

　　设计这套结构时，首先考虑的是装夹刚性，钳身主体采用箱型截面结构，相比薄壁开放式结构，在承受大切削力进给时不会出现钳身张口变形，尤其是铣削加工中侧向切削力较大的工况下，箱型结构的抗扭刚度能保证工件装夹位置不发生偏移。活动钳身与固定钳身的配合采用燕尾导轨导向，导轨面预留了刮研余量，实际生产中可通过配刮来调整配合间隙，既保证活动钳身移动的顺畅度，又能避免间隙过大导致的装夹晃动。传动部分采用梯形螺纹丝杠，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，夹紧工件后不会因为切削振动出现丝杠回松，导致工件飞出的安全隐患，丝杠端部设计了方头配合摇把的接口，可适配标准机用虎钳摇把，不需要定制专用操作件。

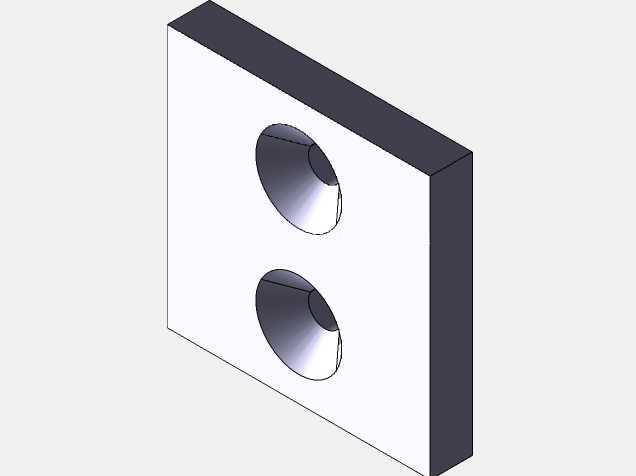

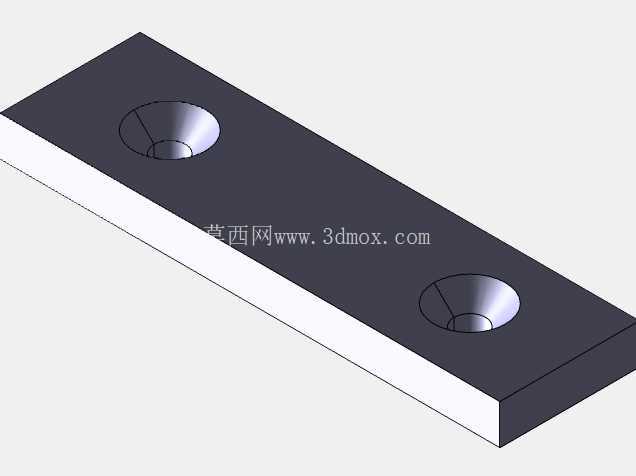

　　钳口部分设计了可更换的淬硬钳口板，钳口板表面做了交叉网纹滚花，能增大与工件接触面的摩擦力，装夹光滑表面工件时不需要额外垫铜皮也能保证夹紧可靠，当钳口板长期使用出现磨损、磕碰伤时，只需要松开两个固定螺钉就能快速更换，不需要整体报废钳身，能降低工装维护成本。固定钳身的两侧设计了定位止口，可配合平口钳角度底座使用，实现0到45度范围内的角度倾斜装夹，满足斜面钻孔、斜面铣削的加工需求，不需要额外制作角度垫铁。

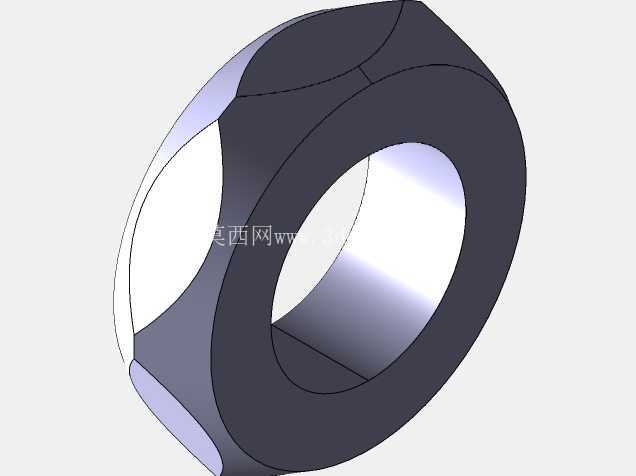

　　从安装边界尺寸来看，这套虎钳闭合状态下的总长度控制在普通中小型机床工作台的有效装夹范围内，钳身宽度适配125mm规格的标准钳口容量，最大张开行程可满足常规中小型零件的装夹需求，底部安装孔的孔距完全符合通用机用虎钳的安装尺寸标准，可直接替换同规格的老旧虎钳，不需要重新在工作台上打孔定位。丝杠尾部设计了防尘挡圈，能阻挡加工过程中产生的切屑、切削液进入导轨配合面和螺纹传动副，减少磨粒磨损，延长工装的使用寿命，日常维护只需要定期向导轨面和螺纹处加注润滑脂即可，不需要复杂的拆解保养。

　　在实际应用场景中，除了常规的机加工装夹，这套虎钳也可用于钳工装配工位的工件固定，比如小型零部件的锉修、钻孔、攻丝工序，稳定的夹紧力能保证操作过程中工件不位移，提升手工操作的精度和安全性。结构设计中所有的棱边都做了倒角处理，避免安装和操作过程中尖锐边角划伤操作人员，活动钳身的行程限位做了硬限位设计，防止操作时丝杠旋出过长导致活动钳身脱落，造成设备或人员损伤。整套模型的所有零件都做了装配干涉检查，活动部件在全行程范围内没有运动卡滞，各个配合面的尺寸公差都按照实际加工的精度要求做了预留，可直接作为生产加工的结构参考，也可在此基础上根据特定的加工需求做改型设计，比如增加液压夹紧模块、气动快速夹紧模块，适配自动化加工生产线的自动装夹需求。
