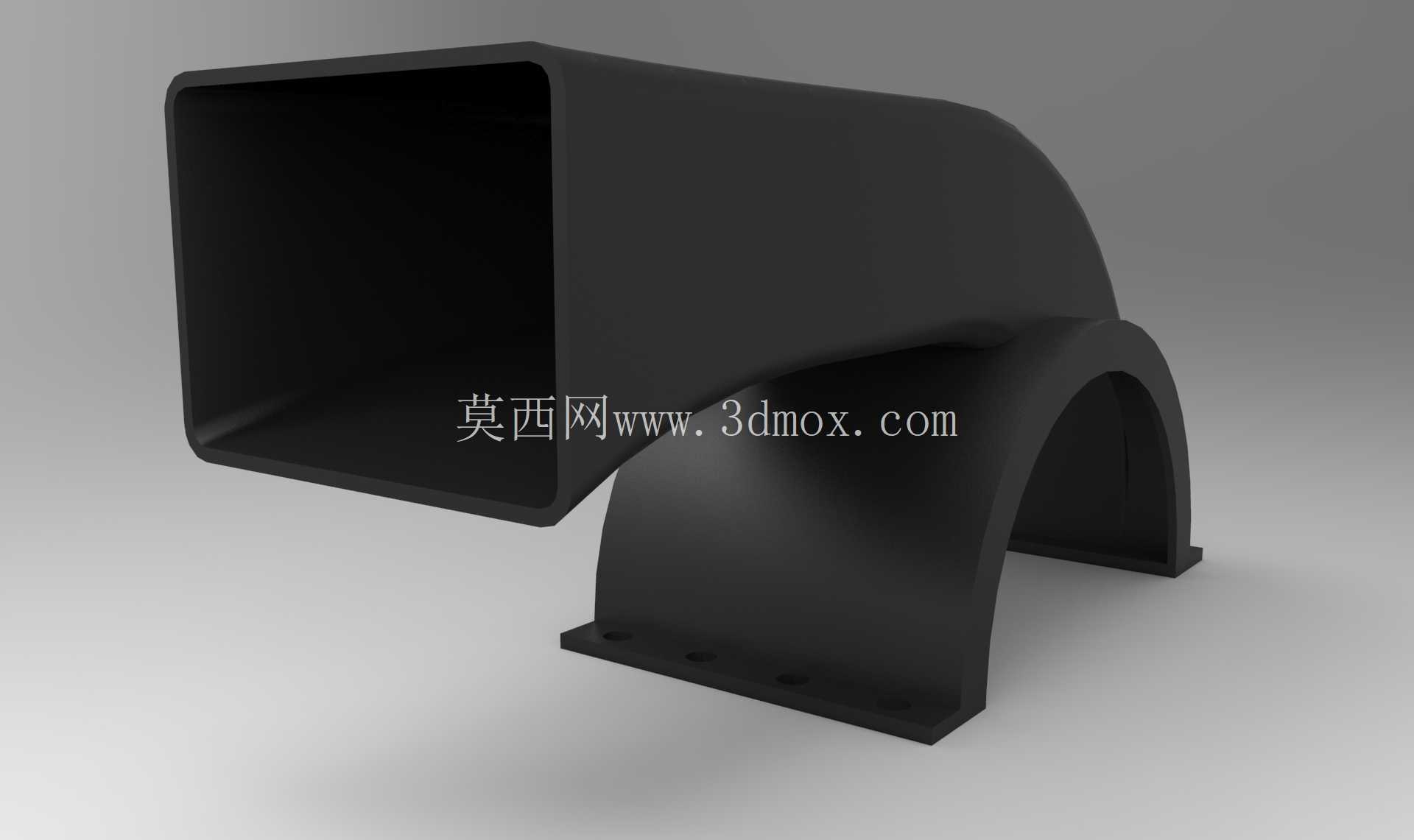

带安装底座的方形弯管排气外壳结构

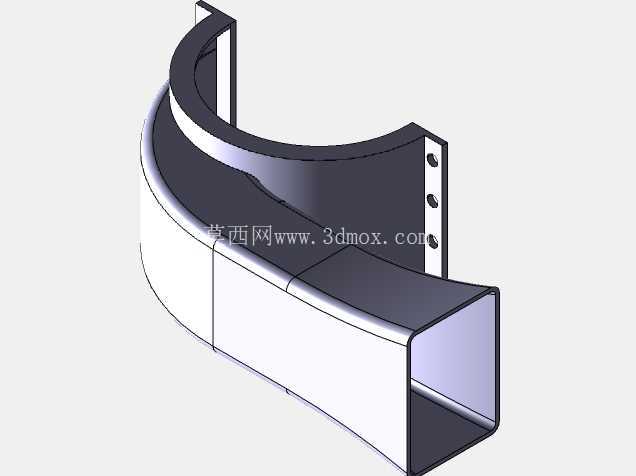

　　这款方形弯管排气外壳结构，主要应用在需要定向引导气流、同时兼顾散热防护需求的工业设备管路系统中，常见于动力单元周边的排气导流、小型风冷设备的风道转向段，也可适配部分需要规整方形接口的工业通风支路，用来衔接方形截面的风道段，避免气流在转向过程中产生过大的压损，同时通过下部的拱形安装底座实现与设备主体的稳固连接，不需要额外设计复杂的转接支架就能完成装配。从结构功能上看，上部的方形弯管段采用等截面90度转向设计，内壁做了顺滑的圆弧过渡，没有突兀的折角，气流经过转向时不会形成明显的涡流区，能有效降低气流通过时的风阻和气动噪音，弯管的两端接口都保留了平整的对接端面，端面处预留了均匀的连接孔位，可以直接和同规格的方形风道、防护网或者风门组件通过螺栓紧固，接缝处配合密封垫就能满足常规的气密要求，不会出现漏风影响排气效率的问题。

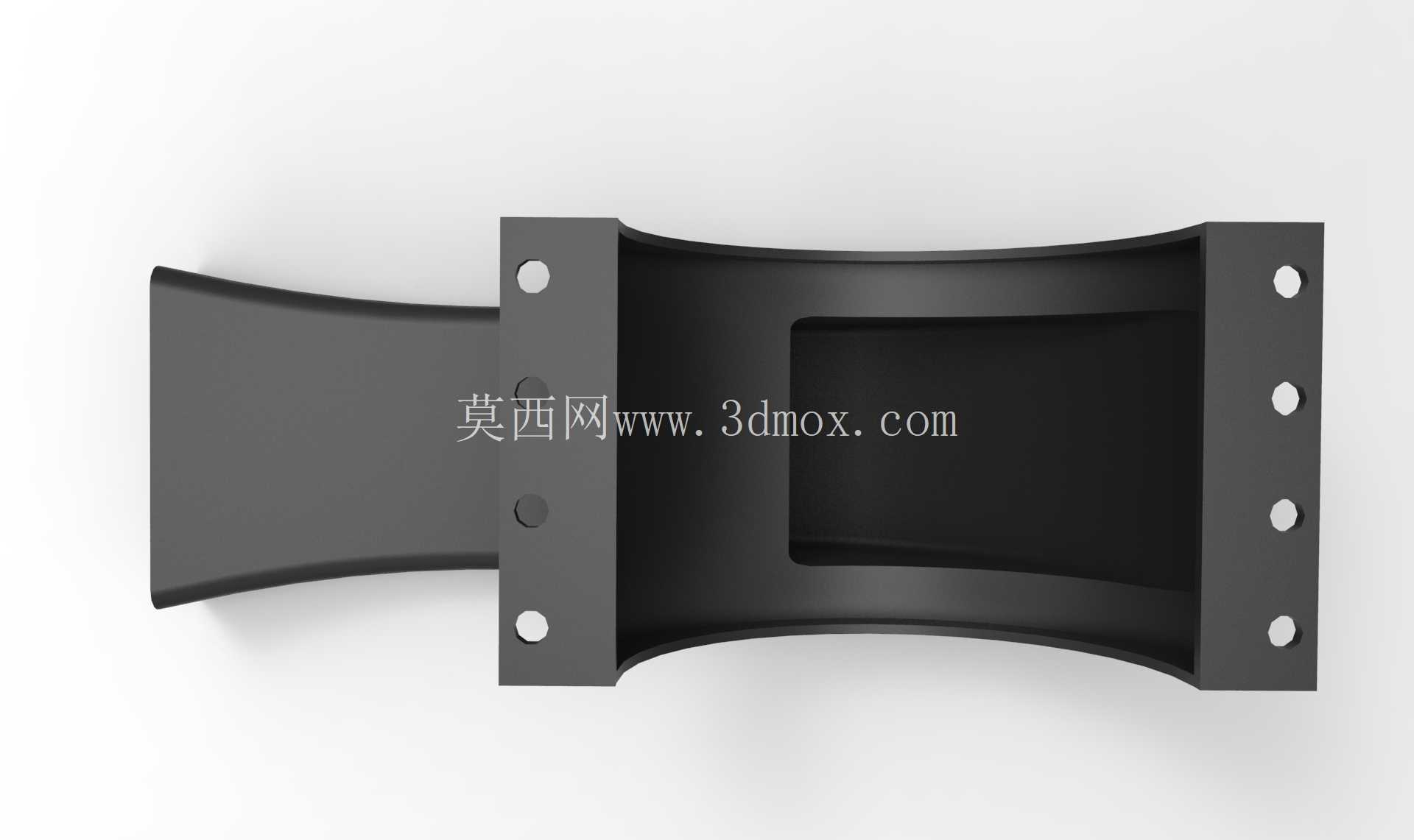

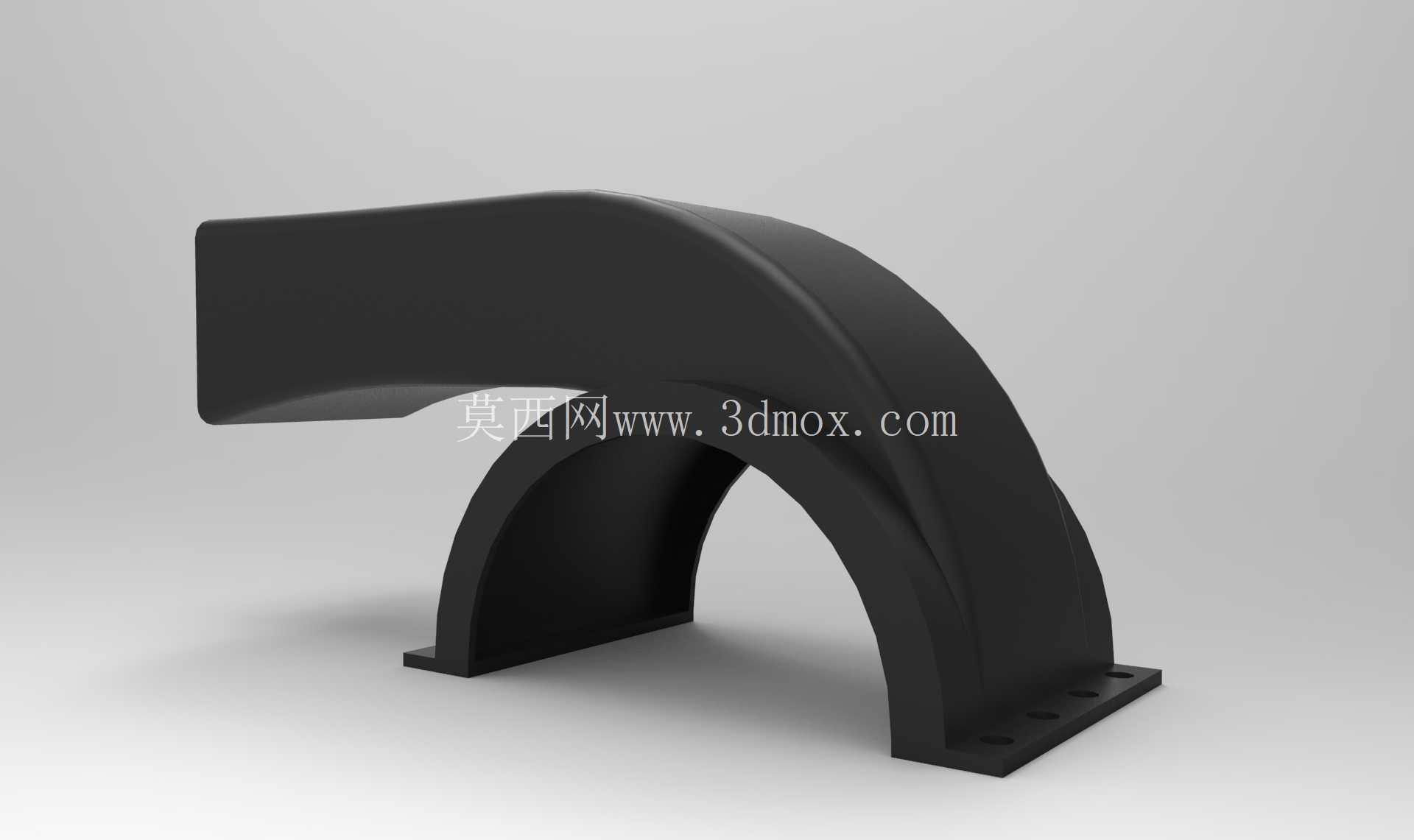

　　下部的拱形支撑底座和上部弯管为一体化结构，拱形的镂空设计一方面可以减少整体结构的重量，降低材料消耗，另一方面拱形的弧面结构可以分散上部弯管传递的振动载荷，避免应力集中在连接根部导致长期使用后出现开裂问题，底座的安装法兰面为平整的机加工面，上面分布的四个安装孔位做了沉头设计，螺栓锁紧后头部不会突出法兰面，保证安装面和设备基体完全贴合，不会出现安装间隙导致的松动问题。设计过程中，首先根据管路系统的通流需求确定了方形截面的内孔尺寸，保证通流面积和对接的风道完全匹配，避免截面突变带来的压损，弯管的转弯半径经过反复校核，既不会因为转弯半径过小导致气流阻力陡增，也不会因为半径过大占用过多的设备内部安装空间，平衡了通流性能和空间占用的矛盾。

　　外壳的壁厚根据使用场景的强度要求做了均匀化设计，整体壁厚保持一致，在弯管和底座连接的根部位置做了局部的圆角加厚处理，提升结构的抗振性能，即使设备运行过程中存在持续的振动，连接位置也不会出现疲劳损坏。安装边界方面，这款结构的整体占用空间在三个轴向的尺寸都做了紧凑化处理，上部弯管的两个接口端面分别朝向水平和垂直方向，安装时底座的法兰面贴合设备的安装基面后，两个接口的位置刚好和预设的风道接口对齐，不需要额外调整安装角度，安装孔的位置公差控制在合理范围内，能适配常规的安装孔位偏差，现场装配时不需要二次修配就能完成对接。

　　外壳的外表面做了哑光的防护处理，既可以抵御日常使用中的轻微磕碰，也能在设备运行时通过外表面散发部分气流携带的热量，辅助提升冷却效果，在弯管的上部预留了盖板安装位，可以根据使用需求加装检查盖板，不需要拆除整个外壳就能观察内部风道的积尘情况，方便日常的维护清理。对于结构设计从业者来说，这类一体化弯管外壳的设计重点在于平衡通流效率、结构强度和安装便捷性三者的关系，不能只追求单一性能而忽略其他维度的实际需求，比如如果只考虑降低风阻把转弯半径做的过大，就会导致整体结构占用太多设备内部空间，挤占其他组件的安装位置；如果只追求轻量化把壁厚做的过薄，长期受振动影响就容易出现结构变形，导致对接位置密封失效。在建模过程中，这类结构需要重点关注内壁过渡面的顺滑度，不能出现建模时的碎面或者折角，否则后续开模或者加工时会出现应力集中点，同时安装孔的位置要和对接组件的孔位做匹配校核，避免出现装配干涉的问题，底座的拱形结构弧度要经过受力验证，保证支撑强度足够的前提下尽可能减少材料用量，降低整体的制造成本。
