离心式飞球调速机构三维结构设计

　　在蒸汽动力、内燃动力以及早期工业传动系统中，转速稳定是保障设备运行安全、输出功率匹配负载需求的核心前提，离心式飞球调速机构正是这类场景下应用极为广泛的机械式转速调节部件，其完全依靠机械结构的力平衡实现转速闭环控制，无需额外电控元件，在高温、强电磁干扰、高湿度等复杂工业环境下具备极高的运行可靠性，至今仍在部分小型动力机组、汽轮机辅机、工程机械动力单元中作为备用或主调速部件使用。

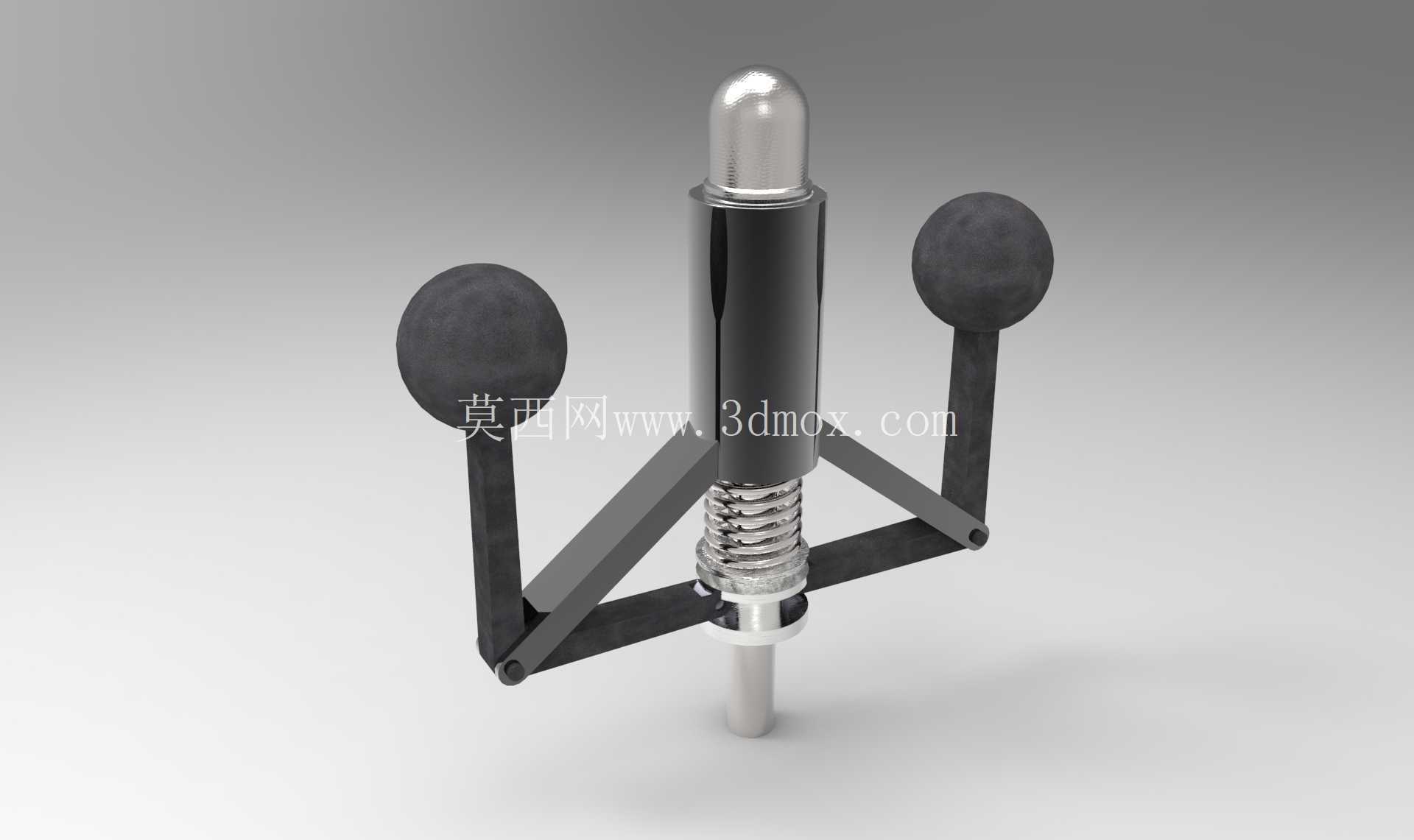

　　从实际功能逻辑来看，这套机构的核心作用是感知动力输出轴的实时转速，当负载降低导致转速升高时，两个对称布置的重质飞球会在离心力作用下向外张开，通过铰接的摆臂结构压缩中部的复位弹簧，带动中心滑杆产生轴向位移，这个位移量会通过联动杠杆传递给动力端的燃料调节阀或者蒸汽节流阀，通过减少工质输入量把转速拉回设定区间；反过来当负载升高转速下降时，飞球离心力减小，弹簧复位力会推动滑杆反向移动，开大阀门增加工质供给，避免转速掉出合理工作范围，整个调节过程是连续的动态平衡过程，能把转速波动控制在很小的区间内，避免动力设备出现飞车或者熄火故障。

　　做这套结构的三维建模时，首先要考虑的是运动干涉问题：飞球的摆臂采用双铰接点设计，一端连接在随轴转动的下支座上，另一端连接飞球同时与中心滑套铰接，建模时需要先确定飞球的质量、摆臂长度与弹簧刚度的匹配关系，保证在额定转速下飞球的张开角度刚好对应阀门的中位开度，摆臂的转动角度范围要做硬限位设计，避免转速过高时飞球张开角度过大导致结构卡死，同时中心滑杆的轴向行程要和后端阀门的开度行程完全匹配，不能出现滑杆走完全程阀门还没到全开/全关位置，或者阀门已经到极限位置滑杆还在施力的情况，不然很容易造成结构件变形损坏。

　　从安装边界来看，这套机构的下部输入轴需要和动力输出轴采用同轴刚性连接，轴径配合要选过渡配合加键槽传动，保证转动过程中不出现打滑，整体径向尺寸由飞球的最大张开半径决定，安装时要在飞球运动外围预留足够的安全间隙，不能有其他结构件伸入飞球的运动包络范围内，避免高速转动时发生碰撞；轴向安装尺寸要考虑弹簧的预压缩量，安装时需要通过调整上端的锁紧螺母设定弹簧预紧力，这个预紧力直接对应调速器的额定设定转速，预紧力越大，需要更高的转速才能让飞球产生足够的离心力压缩弹簧，对应的稳定转速就越高。

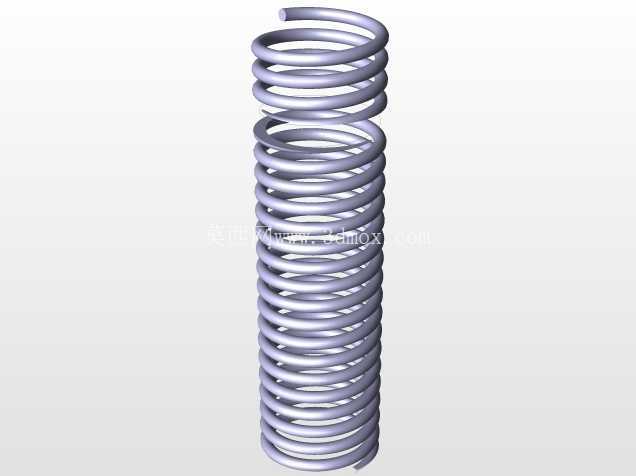

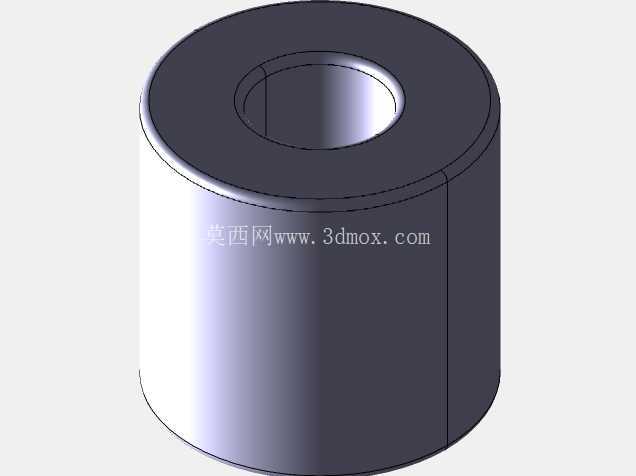

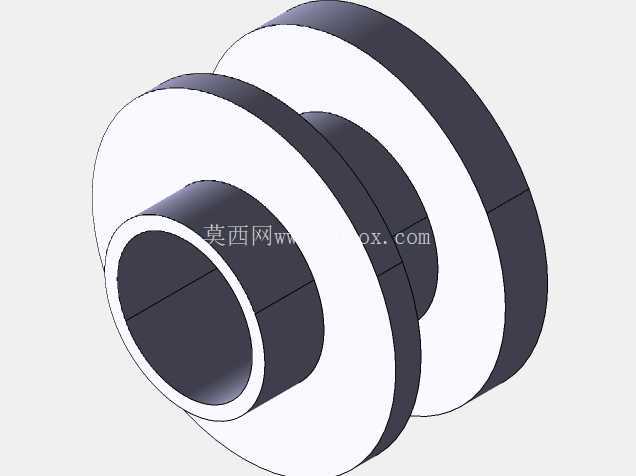

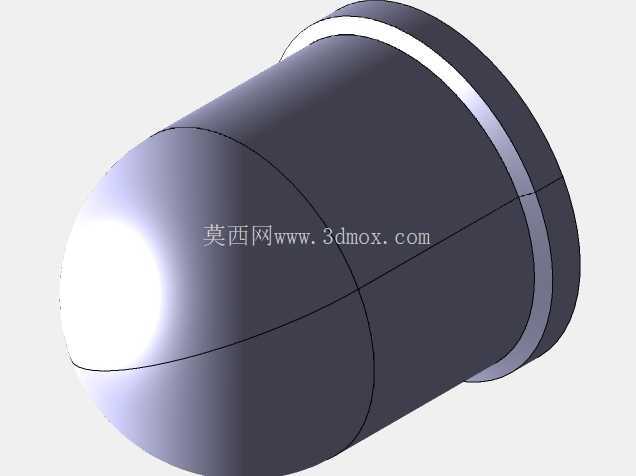

　　结构细节上，飞球采用高密度实心球体设计，保证在较小体积下能产生足够的离心力，减少整体机构的体积重量；铰接点位置都设计有自润滑衬套，减少长期转动过程中的磨损，避免铰接间隙变大导致调节精度下降；中心滑杆和导向套之间采用小间隙配合，保证滑杆轴向移动顺畅的同时不会出现径向晃动，避免调节过程中出现卡滞；复位弹簧采用圆柱螺旋压缩弹簧，刚度经过匹配计算，保证整个行程范围内的弹力变化和飞球离心力的变化形成线性对应关系，让调节过程更平顺，不会出现转速忽高忽低的游车现象。

　　在实际选型应用中，这类机械调速机构不需要额外的供电或者控制信号，完全依靠自身机械结构实现调节功能，维护成本极低，对使用环境的要求不高，非常适合在野外作业的小型动力设备、没有稳定电控系统的老式工业机组中使用，建模过程中所有运动副的配合间隙都按照实际机械加工公差设定，铰接点的转动范围、滑杆的行程都做了运动仿真验证，能直接用于同类机构的设计参考、结构改进以及教学演示使用，也可以作为动力系统整体装配中的子部件直接调用，匹配不同功率等级的动力单元调速需求。
