波纹管成型注塑模具结构设计

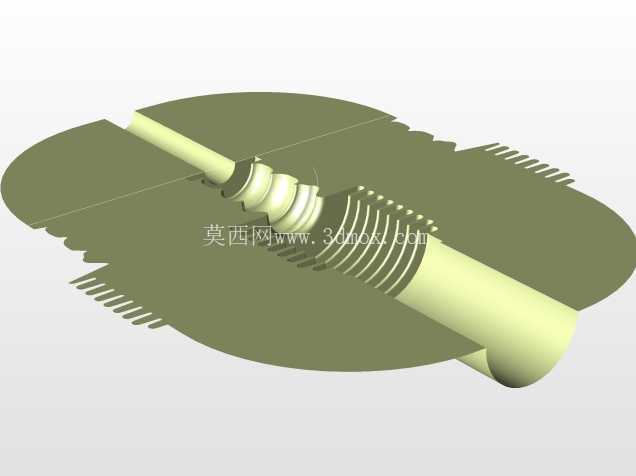

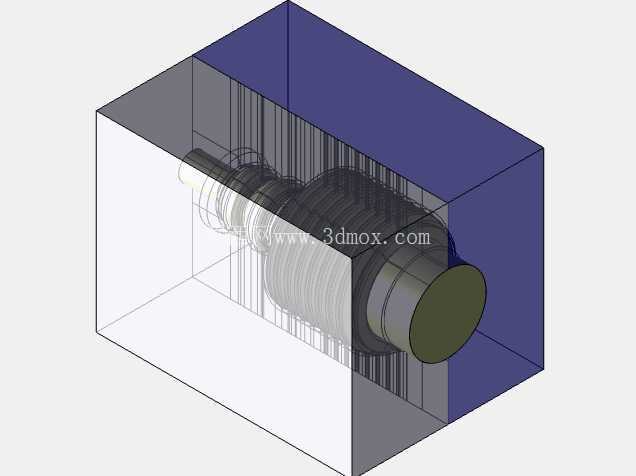

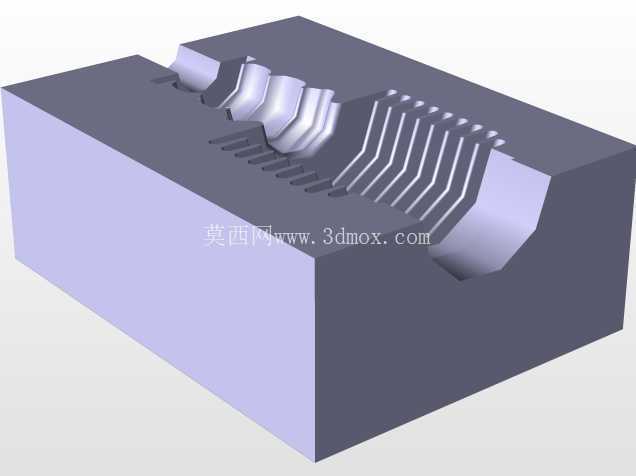

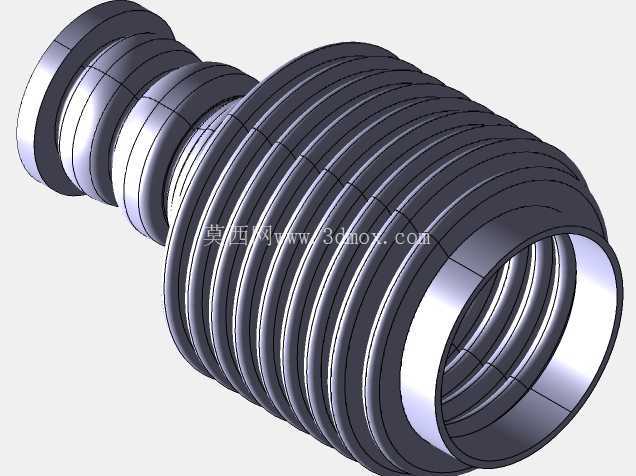

　　这套模具主要针对带轴向波纹特征的管状塑料零件开发，日常在流体输送管路、线缆防护套、柔性连接段的批量生产场景中使用，这类带波纹结构的管件需要兼顾轴向可弯折性与管壁结构强度，模具的成型精度直接决定成品波纹段的弯折疲劳寿命与密封配合尺寸。从结构布局来看，模具采用单型腔侧进胶布局，模架选用标准两板模结构，整体外轮廓为方正模坯结构，型腔部分采用分体镶拼设计，对应波纹管外轮廓的成型腔做了整体硬化处理，避免长期注塑过程中波纹尖角位置出现磨损塌角，影响成品外壁波纹的尺寸一致性。

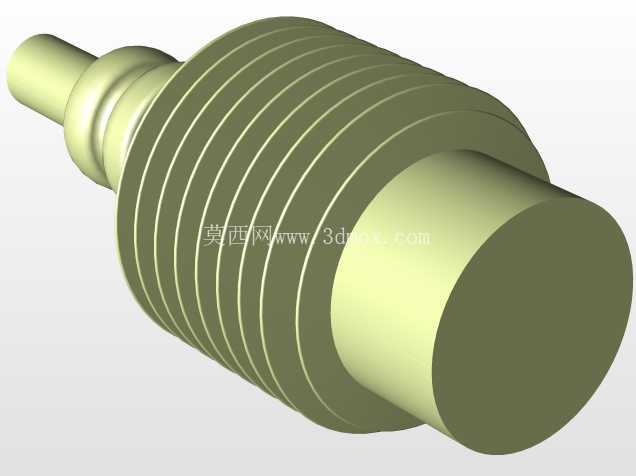

　　型芯部分针对波纹管内壁的波纹特征做了分段脱模设计，因为波纹结构存在轴向倒扣，常规直顶脱模会拉伤内壁波纹，设计时在型芯内部设置了多段拼合式内缩机构，开模后先完成主型芯的轴向抽芯，再通过内缩机构收拢成型内壁波纹的镶块，留出足够脱模间隙后再将成品从型腔侧顶出，避免硬顶造成的内壁拉伤、波纹变形问题。进胶点设置在管件的一端法兰端面位置，采用侧浇口形式，浇口尺寸匹配PP、PE这类常用波纹管原料的流动特性，填充过程中熔料沿着型芯轴向逐步填充波纹型腔，排气槽开设在型腔另一端的分型面上，对应每一段波纹的谷底位置都做了微排气结构，避免填充末端出现困气烧焦、波纹缺料的问题。

　　冷却回路围绕型腔镶块与型芯做了双向布局，型腔侧采用环形冷却水道，距离型腔成型面的距离保持均匀，避免不同位置冷却速率差异导致成品收缩不均，出现管壁厚薄偏差、波纹同轴度超差的问题；型芯侧采用中心进水的螺旋冷却结构，保证长型芯整体温度均匀，避免型芯局部过热造成成品内壁冷却不足，脱模时出现粘模、内壁拉毛的问题。安装边界上，模架的定位圈、浇口套尺寸匹配常规卧式注塑机的安装规格，顶出孔位置对应标准注塑机的顶杆布局，不需要额外改装即可上机安装，模具的开合模行程匹配成品的轴向长度加上抽芯安全距离，避免开模行程不足导致取件困难。

　　导向机构采用四组导柱导套配合，在分型面位置额外设置了零度定位块，保证型腔与型芯的同轴度，避免合模错位导致的波纹管壁厚不均、波纹错位问题，因为波纹管的波纹段同轴度要求较高，一旦合模错位，成品弯折时会出现应力集中点，大幅降低使用寿命。在细节设计上，所有成型面的波纹过渡位置都做了微小圆角处理，既避免注塑时的应力集中，也能减少成品使用时的应力开裂风险，型腔与型芯的脱模斜度根据原料收缩率做了匹配调整，非波纹段的脱模斜度控制在合理范围，既保证脱模顺畅，也不影响成品两端配合位置的尺寸精度。这套结构经过实际生产验证，成型周期稳定，成品合格率能维持在较高水平，针对不同规格的波纹管，只需要更换对应的型腔、型芯镶块与内缩机构，模架部分可以通用，能降低多规格产品生产的模具投入成本。
