波纹管成型用注塑模具结构设计

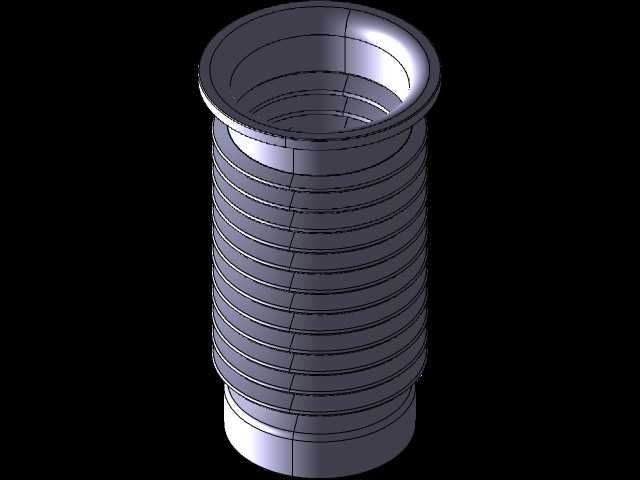

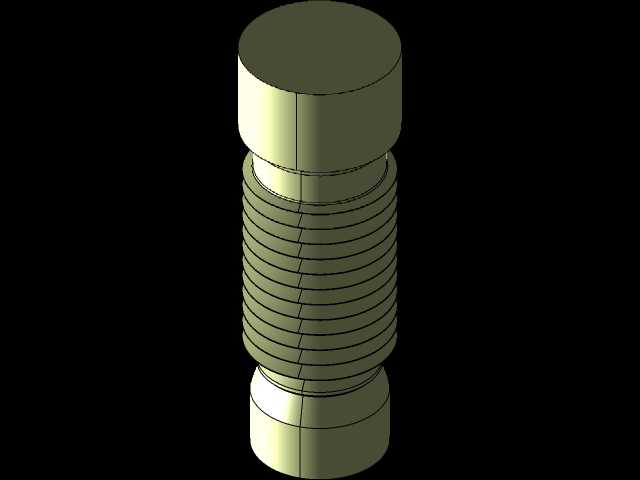

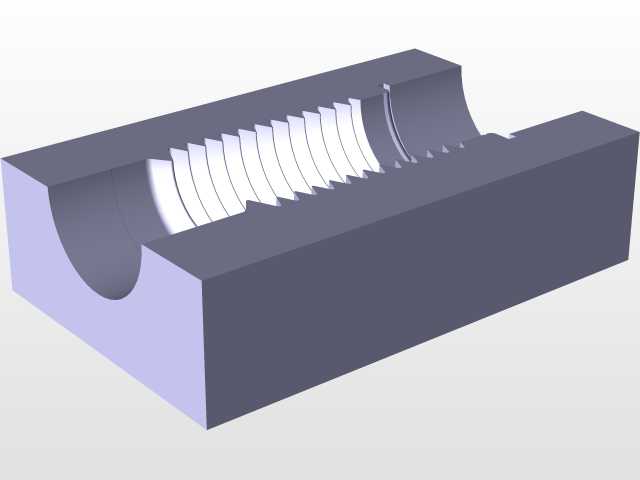

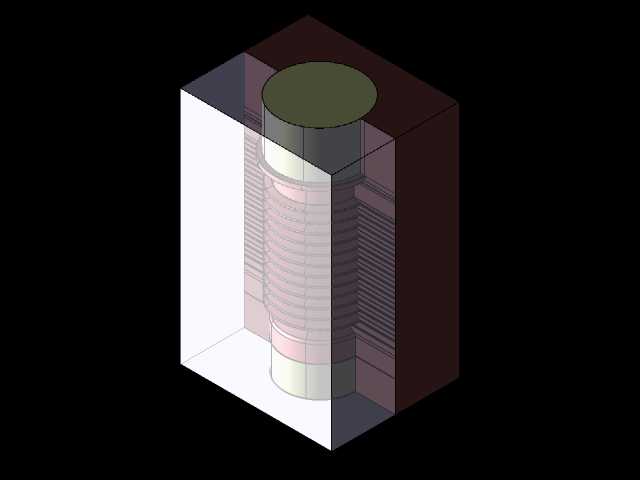

这套模具主要用于带环形波纹结构的塑料类波纹管批量注塑成型作业，在给排水管线配套、线缆防护套管生产、小型流体输送软管加工场景中应用广泛，适配常规卧式注塑机的安装接口，可直接吊装固定在设备动定模安装板上完成装夹。从结构设计逻辑来看，模具采用单型腔直浇口进料方案，模架选用标准两板模结构，整体外轮廓为规整长方体，安装时可直接匹配注塑机的拉杆间距边界，无需额外加装转接板，上下模合模导向依靠四角布置的导柱导套完成定位，合模精度可控制在0.02mm以内，避免成型过程中出现飞边、错模问题。模具核心成型部分分为型腔与型芯两大模块，型腔部分直接加工在定模仁内，对应波纹管的外轮廓波纹结构，加工时采用数控铣结合电火花工艺完成环形凹槽的精加工，保证每一段波纹的圆弧过渡顺滑无台阶，避免脱模时刮伤工件外表面；型芯部分固定在动模侧，对应波纹管的内孔结构，表面加工有与型腔完全对位的环形凸起，合模后两者之间的间隙即为波纹管的成型壁厚，设计时预留了均匀的收缩余量，适配常用PP、PE类软质塑料的成型收缩率参数。脱模结构采用推板顶出方案，顶出过程中推板沿型芯轴向平稳移动，作用力均匀分布在波纹管的端面，不会因为局部顶出力过大导致薄壁的波纹段出现变形、顶白缺陷。冷却回路采用环绕式布置，在型腔外围、型芯内部都设计了循环冷却水通道，成型时可快速带走熔融塑料的热量，缩短成型周期，保证整批次工件的成型尺寸一致性。进料口设置在波纹管的一端端面中心，开模后料头可随工件一同带出，后续仅需简单修剪即可完成工件后处理，不需要复杂的浇口清理工序。整套模具的合模行程、顶出行程都经过匹配计算，适配100-160吨锁模力的常规注塑设备，安装时不需要对设备进行额外改造，吊装对位后锁紧固定压板、连接冷却水管与顶出杆即可投入试模生产，试模过程中可通过调整注射压力、保压时间参数，适配不同壁厚规格的波纹管生产需求，针对小批量定制化的波纹管生产场景，也可通过更换模仁部分快速切换不同波纹参数的产品生产，减少模具整体加工成本。
