电源变压器顶部塑料壳体结构设计

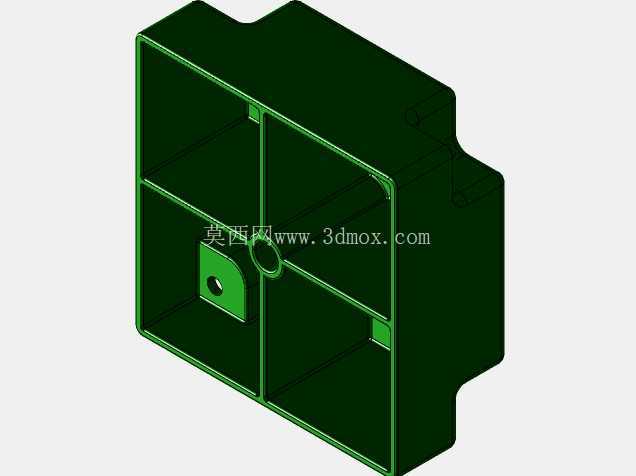

　　从实际使用的需求出发，设计时首先考虑的是壳体和变压器主体的装配契合度，壳体的内腔做了十字形的分隔筋，一方面是把内部空间划分成四个独立区域，分别对应绕组的四个出线端位置，避免不同相位的导线在壳体内出现交叉剐蹭，降低绝缘失效的风险；另一方面十字筋也能大幅提升壳体本身的结构强度，毕竟这类薄壁注塑件如果没有内部加强筋，受外力挤压很容易出现变形，导致装配后和变压器基座出现缝隙，影响防护效果。壳体侧边的凸起结构是和变压器基座的卡扣位对应的，装配时不需要额外打螺丝，对准位置按压到位就能通过卡扣实现锁紧，这种无螺丝装配的设计能大幅提升生产线的组装效率，也能避免螺丝松动脱落掉入设备内部引发短路故障。这款塑料壳体是电源变压器顶部的配套防护构件，日常应用在小功率工频电源变压器的上端封装场景，主要作用是罩住变压器上端的接线端子、绕组端部以及内部的绝缘固定结构，避免外界灰尘、水汽直接接触带电部位，同时也能防止安装、运维过程中人员误触带电部分引发安全隐患，在民用小家电供电模块、工业控制板卡配套电源、低压配电辅助供电单元里，这类顶部塑料壳都是变压器绝缘防护体系里的必备结构件。

　　壳体边角处的小圆孔是定位孔，和变压器基座上的定位柱配合，装配时能快速找准安装位置，不会出现装偏的情况，孔位的公差控制在±0.1mm范围内，既能保证装配顺畅，也不会因为间隙过大导致壳体出现晃动。壳体的侧壁厚度做了均匀化处理，整体壁厚保持在2mm，避免注塑过程中因为壁厚不均出现缩痕、翘曲的问题，加强筋的厚度控制在1.2mm，是主壁厚的60%，能有效防止筋位背面出现缩影，保证壳体外表面的平整度。

　　从安装边界来看，壳体的外轮廓尺寸完全适配对应规格变压器的上端面，安装后不会超出变压器基座的外边缘，不会影响变压器在设备内部的整体安装布局，壳体顶部的小凸台是预留的标识粘贴位置，方便生产时粘贴产品规格、耐压等级等标识标签，不会因为壳体表面弧度导致标签粘贴不牢。在材料选择的适配性上，这类壳体一般选用阻燃ABS材料，能满足UL94-V0的阻燃等级要求，即使变压器内部出现短时过载升温，壳体也不会出现明火燃烧的情况，同时材料的绝缘电阻能达到10^12Ω以上，完全满足低压电气设备的绝缘防护要求。

　　设计时还考虑了运维的便利性，卡扣的锁紧力做了合理设定，用普通一字螺丝刀就能轻松撬开卡扣拆开壳体，不需要暴力破坏结构，方便后期对变压器接线进行调整或者检测。壳体内部的分隔筋高度做了差异化设计，靠近接线端子的位置筋位更高，能更好地隔离不同的接线位，靠近绕组的位置筋位稍低，避免和绕组的绝缘层产生干涉，同时也能给绕组的散热留出一定的空间，不会因为壳体完全密封导致内部热量积聚。壳体的外边缘做了R1.5的圆角处理，一方面是避免注塑时出现尖角缺料的问题，另一方面也能防止安装人员在操作时被锐边划伤，符合电气设备的安全设计规范。实际装配验证中，这款壳体和对应基座的装配间隙控制在0.2mm以内，能有效阻挡直径大于1mm的固体异物进入壳体内部，达到IP20的防护等级，完全满足室内使用的电源变压器的防护需求。
