教学实训用手动式钻孔定位夹具结构

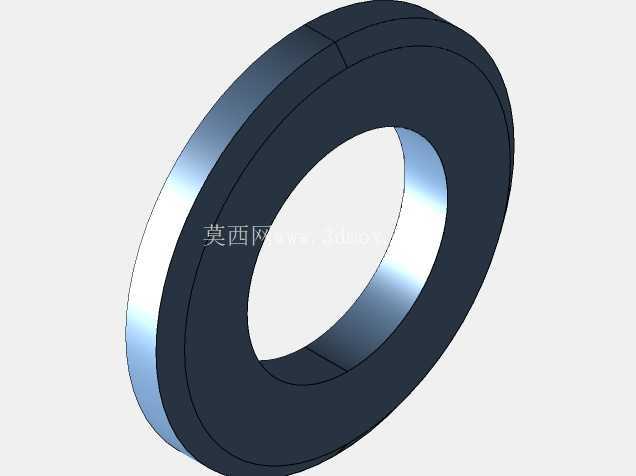

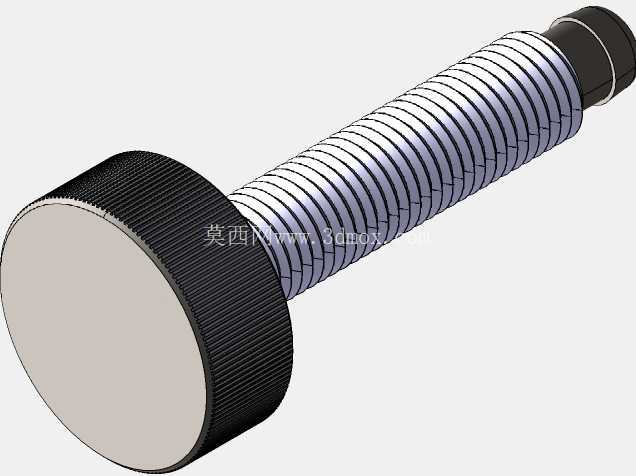

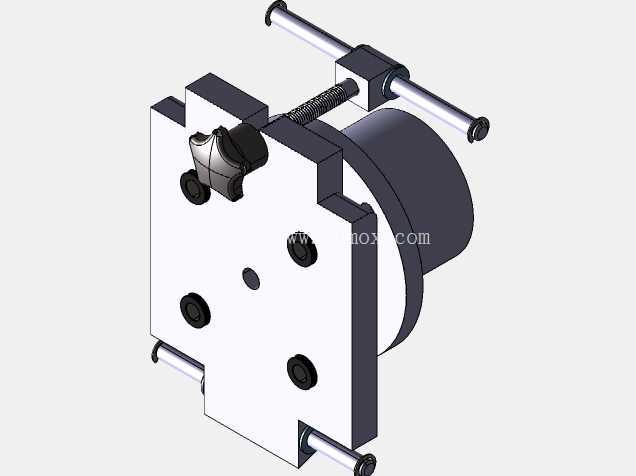

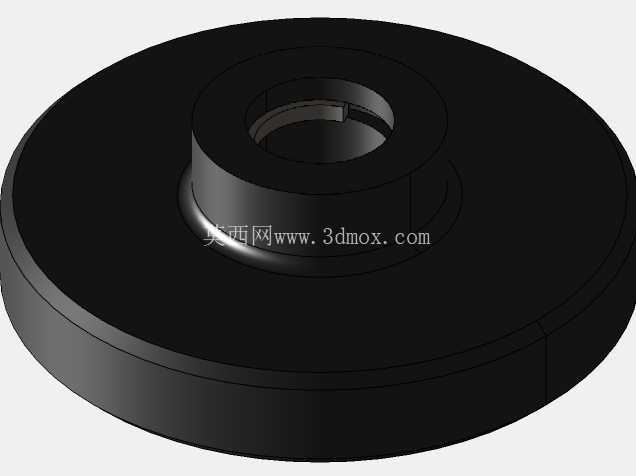

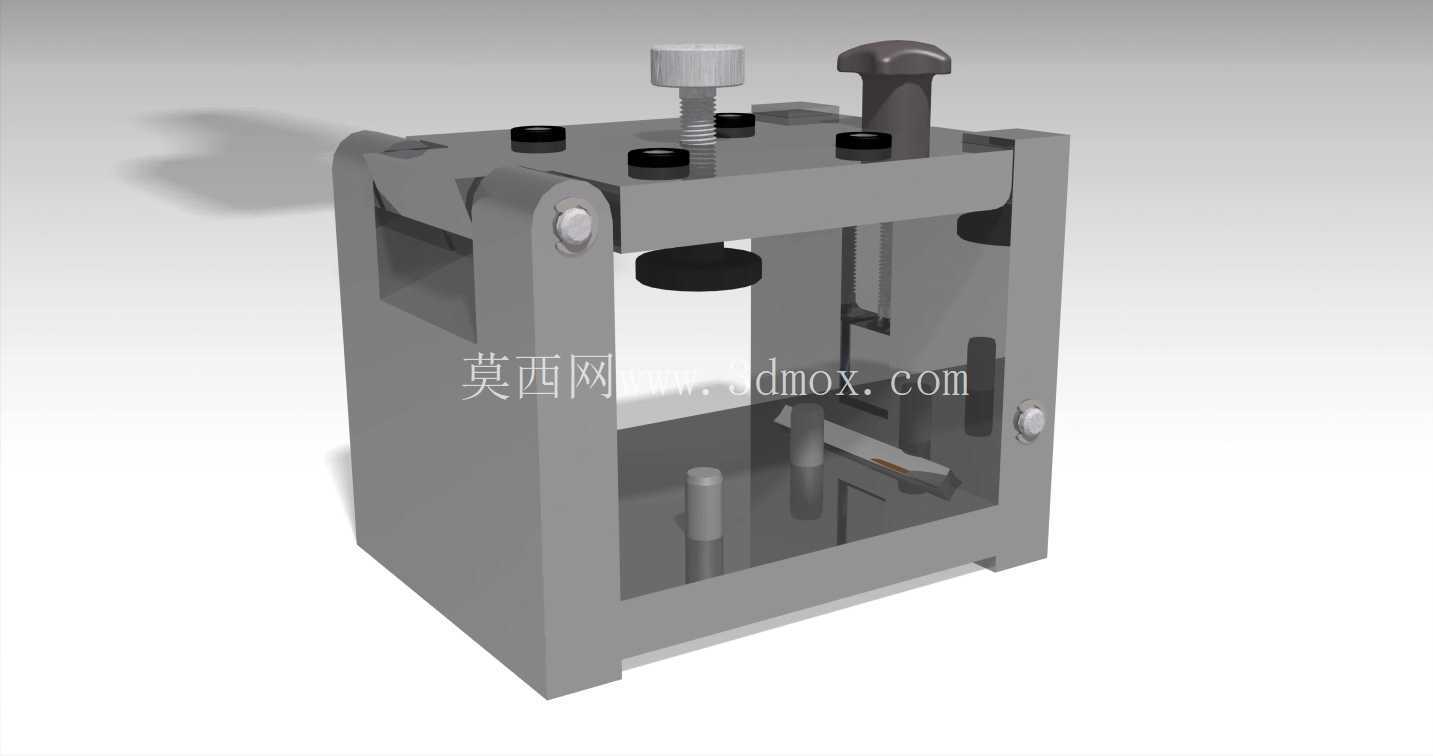

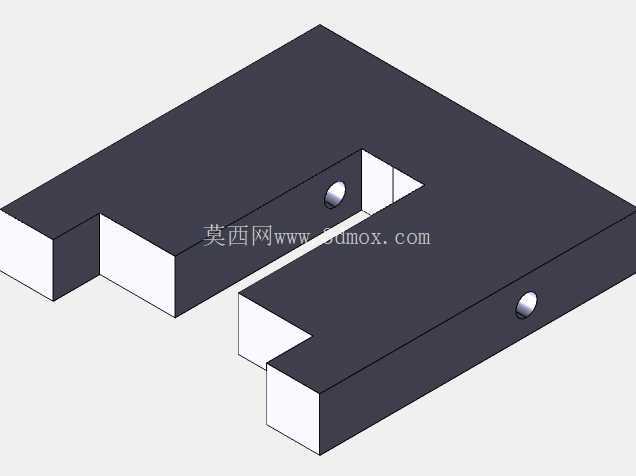

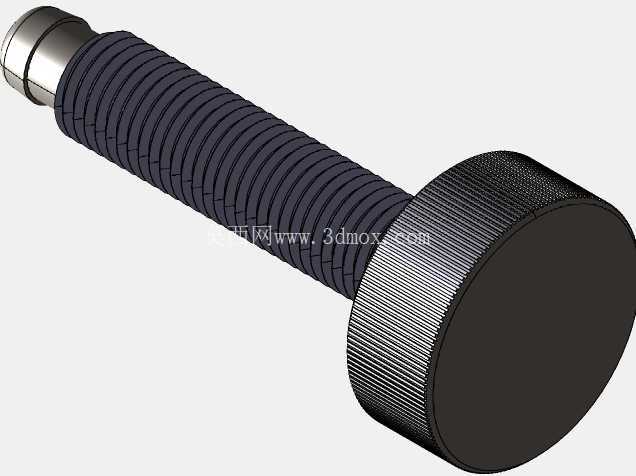

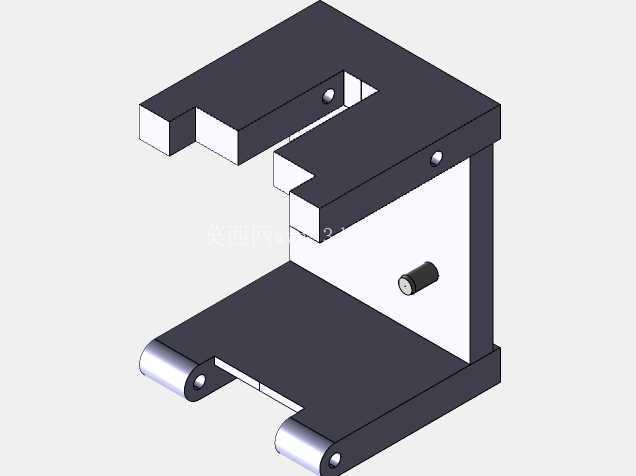

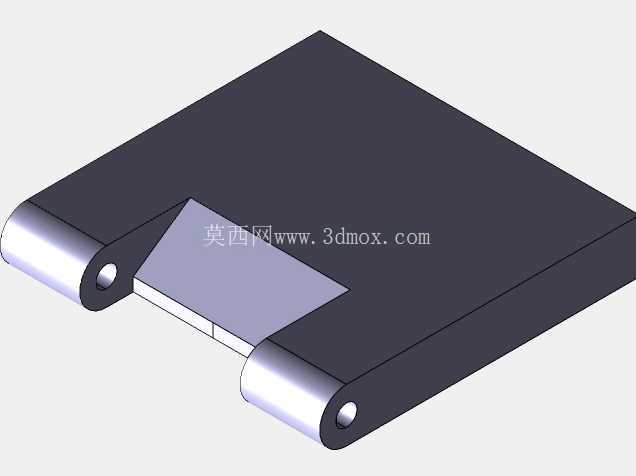

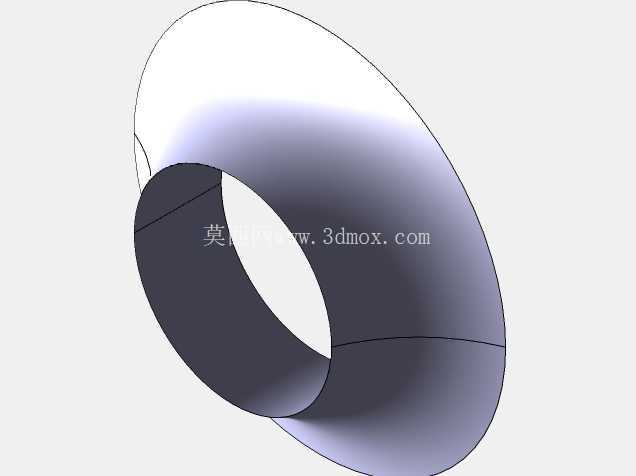

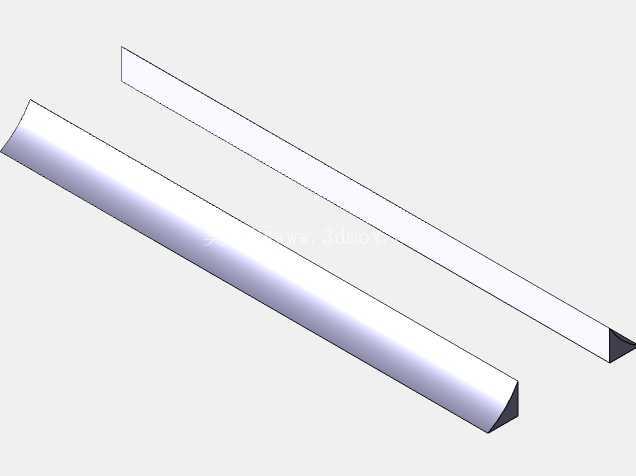

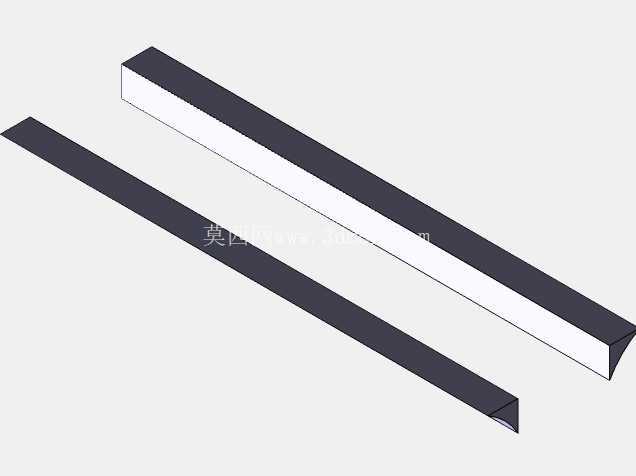

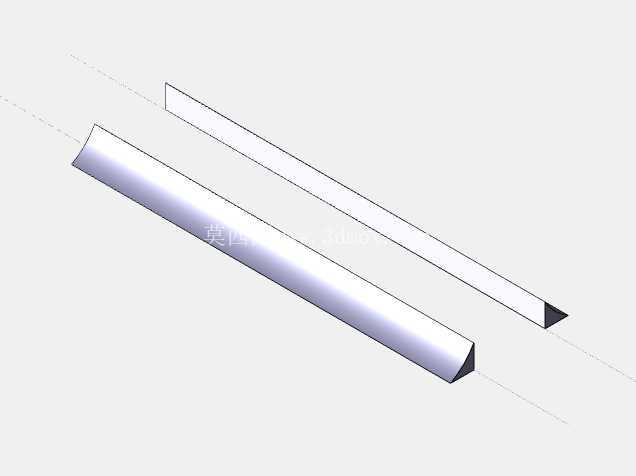

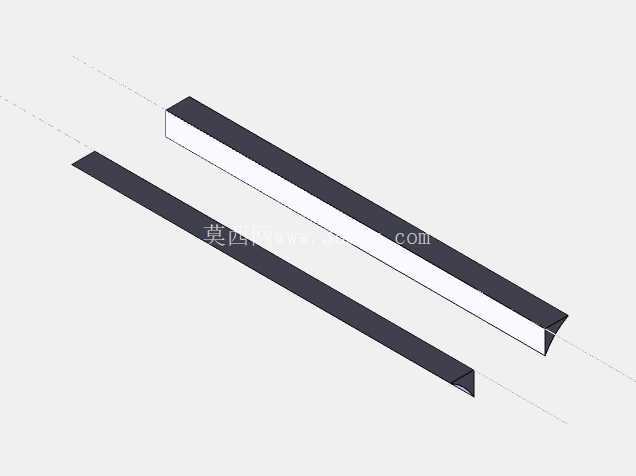

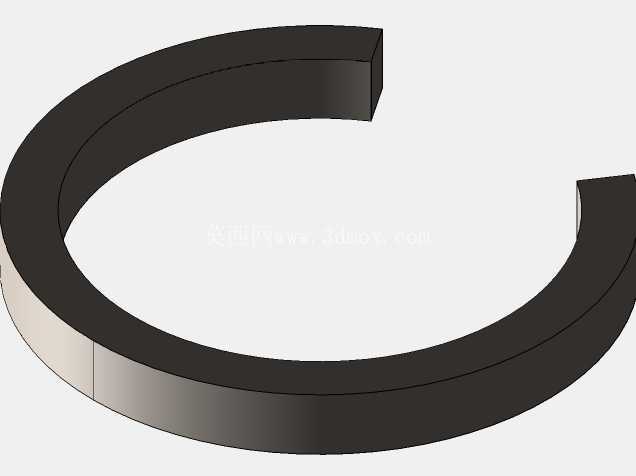

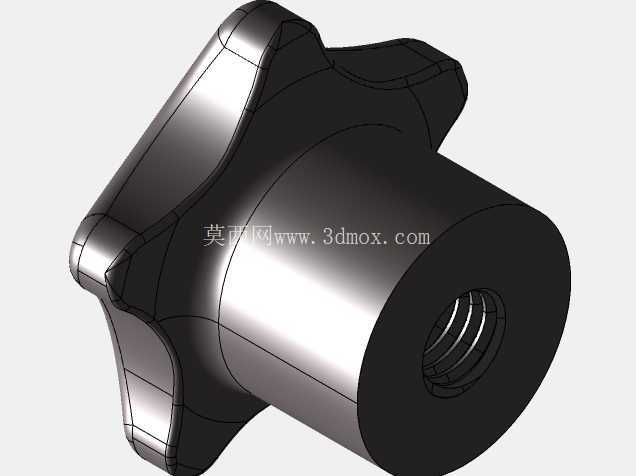

　　在机械加工实训场景与小批量零件孔加工环节，钻孔夹具的核心作用是固定待加工工件，保证钻头进给路径与工件待加工孔位的同轴度，避免手动持料加工带来的孔位偏移、孔壁倾斜甚至钻头崩断的问题。这款手动钻孔夹具采用框式开式结构设计，主体框架为一体式折弯成型的金属架体，两侧设置铰接式开合侧板，无需完全拆解框架即可完成工件的取放操作，相比传统封闭式钻模，工件装卸效率提升40%以上，尤其适合教学场景下学生频繁更换工件、反复练习对刀操作的使用需求。夹具顶部设置两组独立的压紧组件，一组为带滚花旋钮的螺旋压紧机构，通过梯形螺纹传动提供稳定的轴向压紧力，旋钮直径设计为32mm，无需借助扳手即可手动完成锁紧，锁紧行程可达25mm，能够兼容不同厚度的平板类、小型块类工件装夹；另一组为快压式手柄结构，采用肘节夹紧原理，扳动角度仅需75度即可完成快速压紧与释放，适合批量加工时的快速装夹作业，两组压紧组件可单独使用也可配合压紧异形工件，装夹适配性更强。

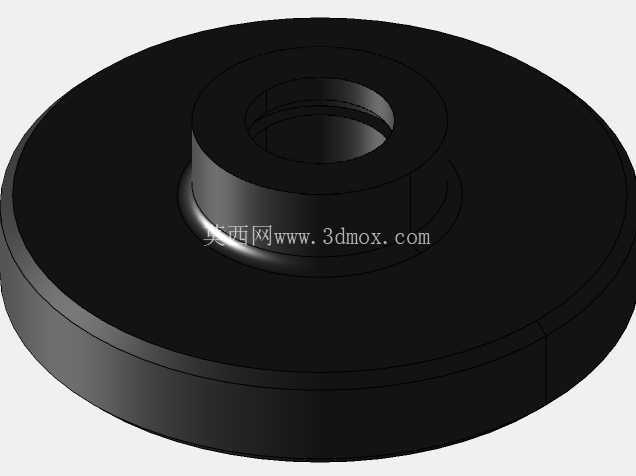

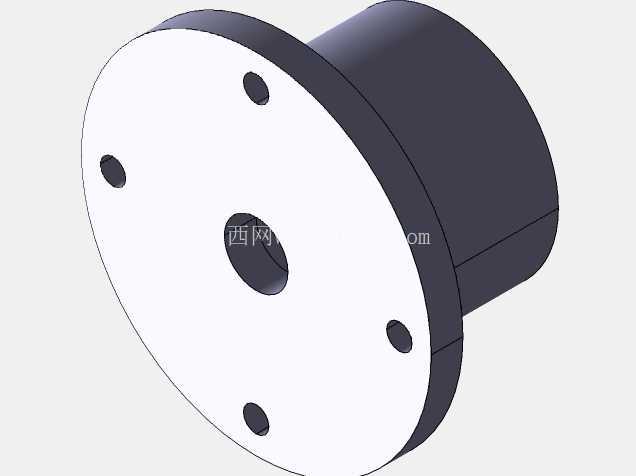

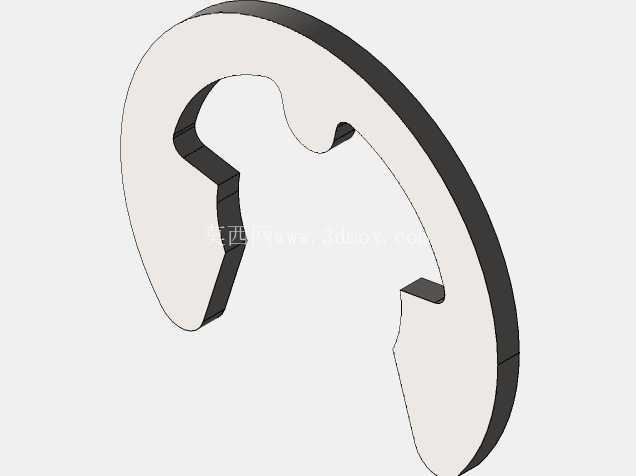

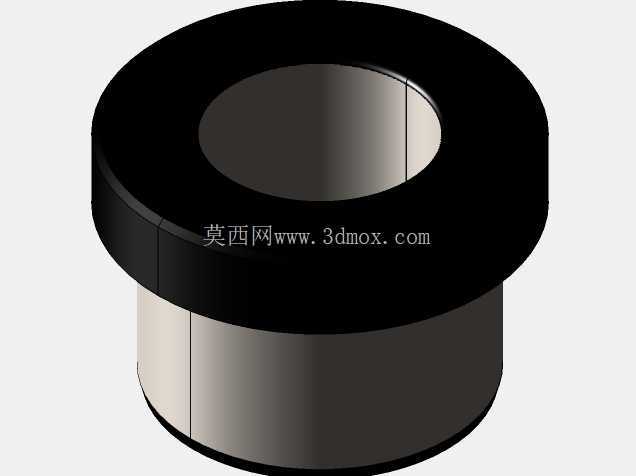

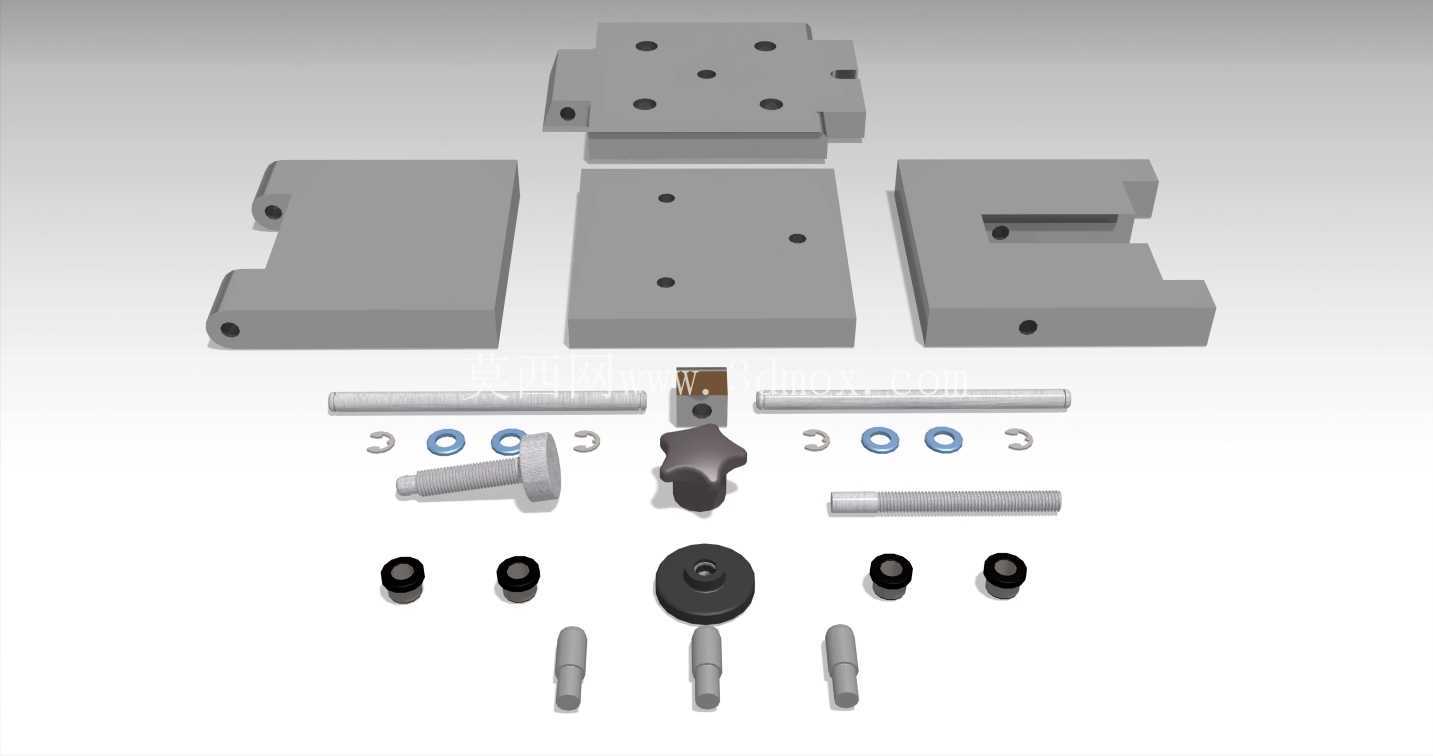

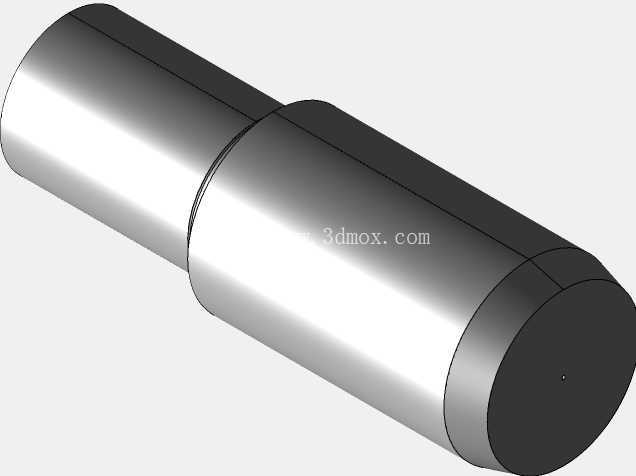

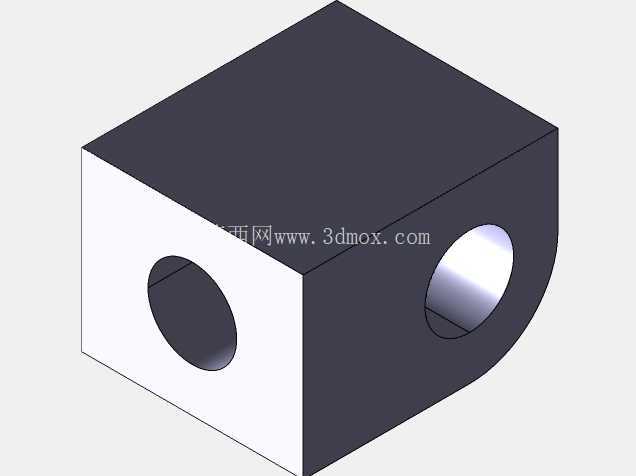

　　夹具内部设置可拆卸式定位销与钻套安装位，钻套采用标准快换结构，可根据加工孔径更换对应内径的钻套，钻套与钻头的配合间隙控制在0.02mm以内，能够有效引导钻头进给，避免钻孔初期的钻头滑移问题，保证孔位位置度公差控制在0.1mm以内，满足普通钻削加工的精度要求。框架底部设置四个定位凸台，可直接通过螺栓固定在钻床工作台的T型槽上，安装基准面经过铣削加工，平面度公差不大于0.03mm，保证夹具安装后与钻床主轴的垂直度要求；框架内部的有效装夹空间为120mm×100mm×80mm，能够容纳教学实训中常用的铝块、塑料块、小型钢件等加工坯料，同时框架前后两侧开设敞口操作空间，方便加工过程中观察钻孔状态、及时清理切屑，避免切屑堆积在夹具内部影响装夹精度。设计过程中充分考虑教学场景的使用安全性，所有外露棱边均做R2圆角处理，压紧组件的运动行程末端设置限位结构，避免操作时螺杆脱出、手柄过位造成的夹手风险；铰接侧板的转轴采用带防脱结构的圆柱销，频繁开合也不会出现销轴脱落的问题，整体结构无复杂液压、气动元件，纯机械结构故障率极低，学生可通过拆解夹具理解定位、夹紧、导向的工装设计三要素，掌握钻模类工装的基本设计逻辑。

　　在实际使用时，首先根据待加工孔位选择对应规格的钻套安装在夹具顶板的安装孔内，翻开两侧铰接侧板将工件放置在夹具底座的定位面上，通过定位销完成工件的初定位后闭合侧板，先扳动快压手柄完成工件的预固定，再旋转螺旋压紧旋钮调整压紧力，保证工件在钻削过程中不会出现位移，即可启动钻床完成钻孔作业；加工完成后先松开螺旋旋钮，再扳开快压手柄即可翻开侧板取出工件，整个操作流程无需复杂工具，新手经过5分钟左右的练习即可独立完成装夹操作，非常适合金工实训、机械设计课程设计实践等场景使用。

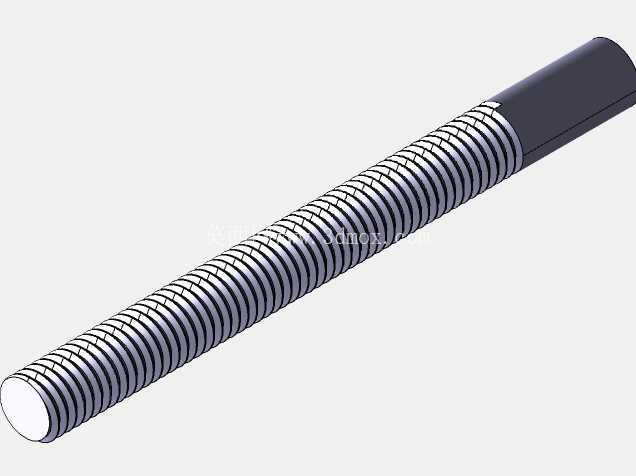

　　夹具的所有受力部件均经过强度校核，螺旋压紧机构的螺杆采用45号钢调质处理，表面硬度达到HRC28-32，能够承受最大1500N的压紧力，满足铝件、塑料件及普通低碳钢件钻孔时的装夹受力要求；框架主体采用Q235钢板焊接后去应力处理，长期使用不会出现框架变形导致的精度丧失问题，钻套采用合金工具钢淬火处理，内孔表面粗糙度达到Ra0.8，耐磨性能优异，反复更换钻头也不会出现内孔拉毛问题，使用寿命可达普通钻套的3倍以上。
