三角加强型多安装位机械连接支架结构

　　这类三角构型的多安装位连接支架，在中小型动力总成周边的辅件固定、工业设备内部管线与功能模块的挂载场景中应用十分广泛，日常接触最多的就是车用发动机舱内的附件固定、小型工业机组的外围构件连接，还有部分非标自动化设备的型材转接部位，都能看到同构型零件的身影。从实际使用的角度看，这类支架的核心作用是在两个存在高度差、安装面角度不平行的构件之间建立刚性连接，既要承担被挂载部件的静态自重，还要抵消设备运行过程中产生的振动载荷，避免连接部位出现应力集中导致的疲劳断裂。

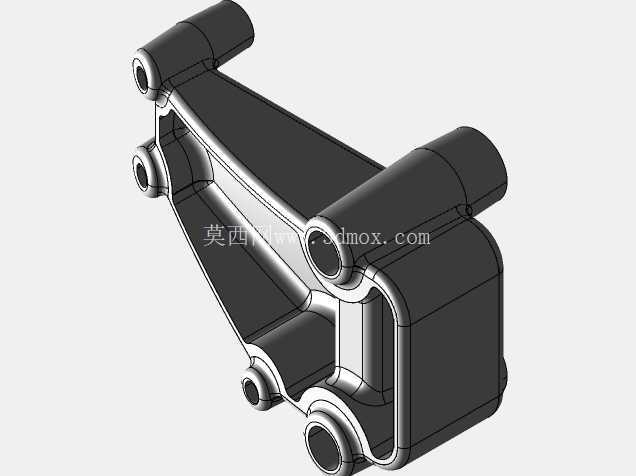

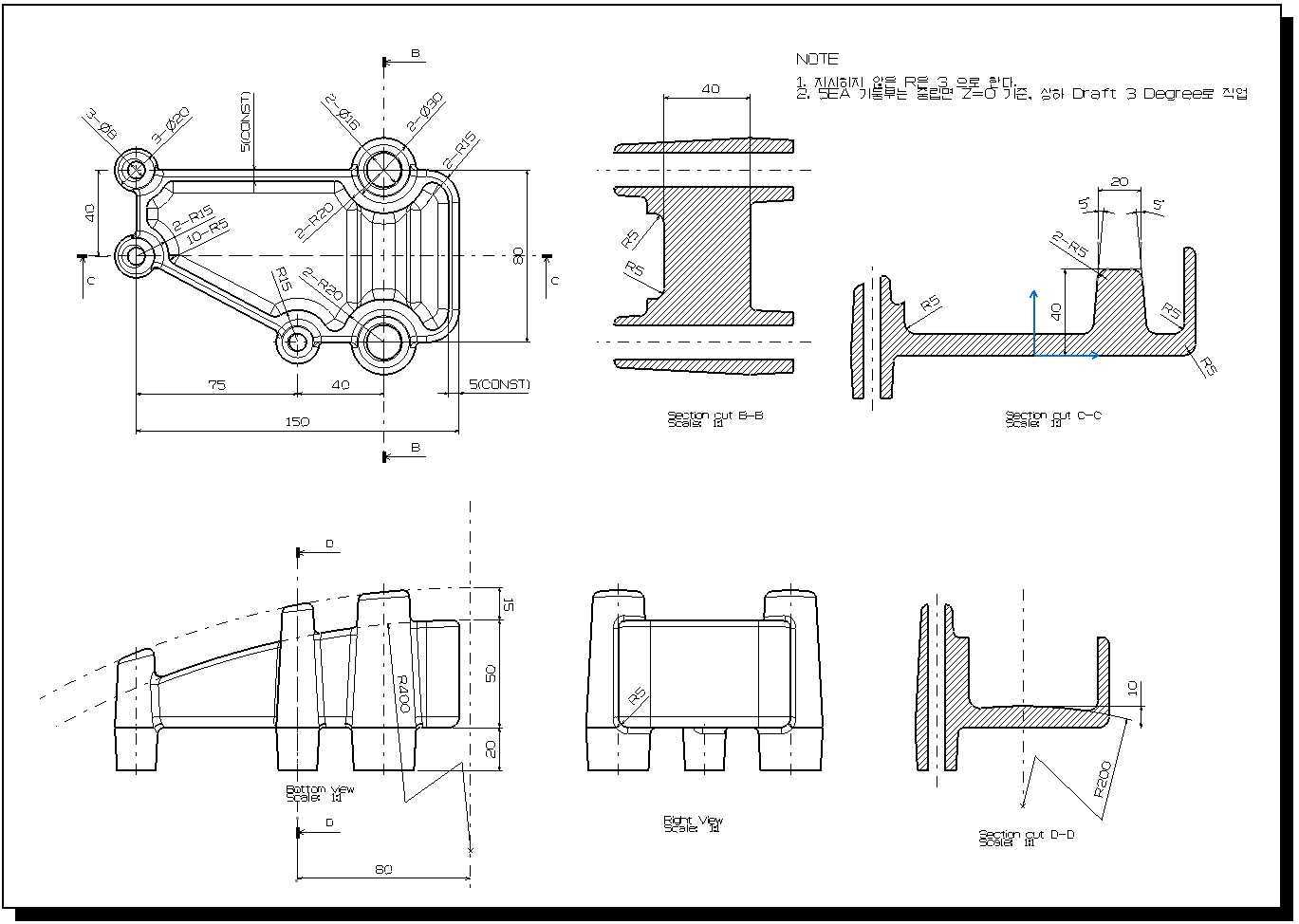

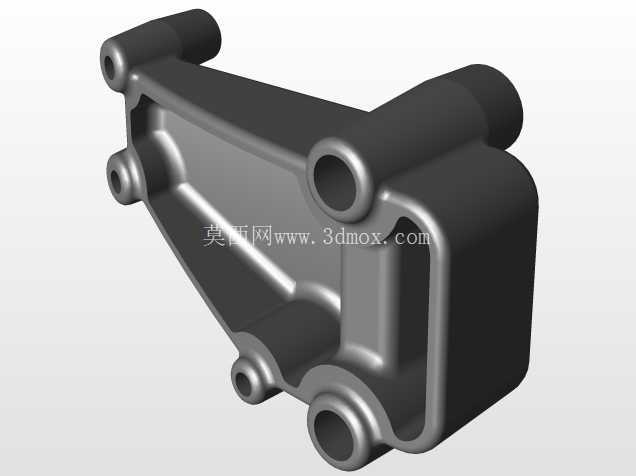

　　从结构设计的逻辑来看，整个零件采用了一体化铸造成型的主体构型，没有额外的拼接焊缝，从根源上减少了应力集中的薄弱点。主体的三角框架结构不是随意设计的，三个边的截面厚度做了差异化处理：承受主要拉压载荷的主支撑边厚度比侧边厚2mm左右，边缘位置做了R3的圆角过渡，避免直角位置在交变载荷下出现裂纹。四个分布在不同凸台上的安装孔，孔位的同轴度公差控制在0.05mm以内，每个安装孔的端面都做了0.8mm深度的锪平处理，保证安装时螺栓的贴合面完全平整，不会因为安装面倾斜导致螺栓承受附加的弯曲应力。

　　安装边界的设计上，四个安装凸台的高度各不相同，分别对应不同连接部件的安装面高度差，不需要额外加装调整垫片就能保证安装精度，减少装配时的调整工作量。凸台的外圆直径比安装孔大8mm，既给螺栓的垫圈留出了足够的支撑面，也避免凸台直径过大造成的材料浪费。主体框架中间的镂空区域，不是单纯为了减重，一方面是给安装工具留出操作空间，方便螺栓的穿入与紧固，另一方面也能减少铸造过程中的材料收缩变形，降低零件成型后的内应力。

　　实际选型使用的时候，需要注意几个关键的尺寸边界：首先是四个安装孔的中心距，必须和两端被连接件的安装孔位完全匹配，孔位偏差不能超过0.1mm，否则强行安装会产生装配内应力，长期运行容易出现断裂；其次是支架的整体高度，要保证安装后被挂载的部件和周边构件之间留出至少3mm的间隙，避免运行振动时出现碰撞摩擦；另外安装孔的内径是按照标准螺栓的中差设计的，既不能用过大的螺栓强行敲入，也不能用过小的螺栓导致连接间隙过大，影响连接刚性。

　　从结构强度的角度考量，这类支架的壁厚设计遵循了等强度原则，受力大的主支撑部位壁厚更大，受力较小的连接侧边壁厚适当减薄，在保证整体刚性满足载荷要求的前提下，尽可能降低零件的自重。所有的外边缘都做了R2的倒圆角处理，既避免安装时划伤操作人员，也能减少应力集中的点位，提升零件的疲劳寿命。安装孔的内部没有做额外的螺纹设计，使用时是通过贯穿螺栓配合螺母进行紧固，相比直接在支架上攻丝的结构，连接强度更高，也方便后期维护拆卸，即使螺纹出现损坏也只需要更换螺栓螺母，不需要更换整个支架。

　　在不同的应用场景下，这类支架的表面处理方式也有区别：如果是用在普通室内工业设备上，做常规的喷塑处理就能满足防锈要求；如果是用在户外或者有腐蚀介质的环境中，就需要做镀锌或者达克罗处理，提升零件的耐腐蚀性能。建模过程中需要特别注意各个安装凸台的角度，因为不同安装面的朝向是根据实际安装空间确定的，不能做成统一的垂直或者平行角度，否则会出现安装干涉的问题。另外主体框架的加强筋位置，要顺着载荷的传递方向布置，才能真正起到提升刚性的作用，如果加强筋的方向和载荷方向垂直，不仅起不到加强作用，反而会增加不必要的重量，还可能在筋板和主体的连接位置产生新的应力集中点。
