CATIA装配用实心套筒联轴器结构

　　在中小功率传动系统的轴系对接场景中，这类实心套筒联轴器是应用频次极高的刚性连接部件，常见于对同轴度要求较高、载荷平稳无剧烈冲击的传动链路里，比如小型输送设备的动力输出端与执行辊轴的连接、精密测试台架的电机轴与负载轴对接、小型工装夹具的动力传递环节，都能见到这类结构的身影。它的核心作用是实现两根同轴线布置的轴之间的扭矩传递，因为整体为实心一体式套筒结构，不存在分体式联轴器的装配间隙，传动过程中没有回差，能保证转速传递的同步性，这一点在对传动精度有一定要求的轻载场景里优势明显。

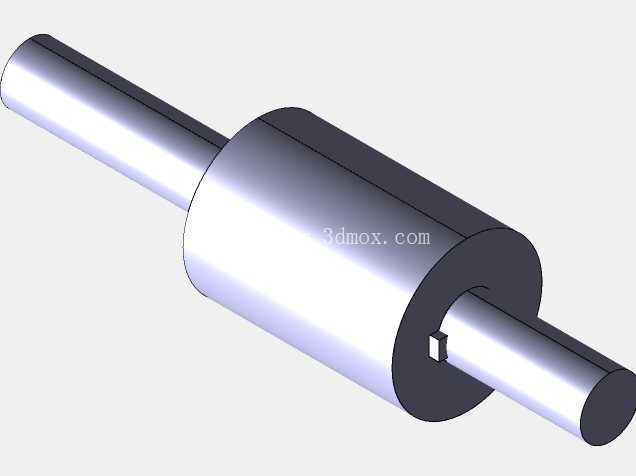

　　从结构设计逻辑来看，这款联轴器采用整体圆柱套筒作为主体，两端分别加工出与待连接轴径匹配的安装孔，套筒侧壁对应两端轴的键槽位置加工有紧定螺钉安装位，装配时先将两根待连接的轴分别插入套筒两端的孔内，对齐轴上的键槽与套筒内的键槽装入平键，再拧入紧定螺钉顶紧轴面，就能完成轴与套筒的固定，不需要额外的复杂连接构件，零件数量极少，加工难度低，日常维护也十分方便。设计时需要重点控制两端安装孔的同轴度公差，一旦同轴度偏差超过允许范围，装配后会造成轴系憋劲，运转过程中产生额外的径向载荷，加速轴承的磨损，严重时甚至会出现轴的疲劳断裂。

　　外形尺寸方面，这类套筒联轴器的外径通常根据传递扭矩的大小计算确定，壁厚要满足扭矩传递时的剪切强度要求，套筒的总长度需要覆盖两端轴的插入深度，一般单端轴的插入深度不小于轴径的1.2倍，保证足够的配合接触面积，避免传动过程中出现轴与套筒的相对滑动。安装边界上，这类联轴器属于轴向安装的部件，装配时需要两根待连接的轴之间预留出足够的轴向窜动空间，方便套筒的套装与拆卸，因为是刚性连接结构，它不具备补偿两轴相对偏移的能力，所以安装时必须严格调整两轴的对中精度，径向偏移量、角向偏移量都要控制在极小的公差范围内，否则会大幅提升运转时的振动与噪声。

　　在实际选型应用中，这类实心套筒联轴器更适合转速不高、扭矩不大、两轴安装对中精度能得到保证的场景，相比弹性联轴器，它没有弹性元件的老化失效问题，使用寿命更长，结构也更紧凑，径向尺寸更小，在安装空间受限的轴系布局里更有优势。建模过程中需要重点还原套筒内孔与键槽的配合尺寸、紧定螺钉孔的位置与深度，装配时要模拟实际装配的顺序，先完成平键与轴的装配，再套装套筒，最后拧紧紧定螺钉，保证装配关系与实际生产中的装配逻辑完全一致，方便后续做干涉检查与装配工艺验证。
